ROBBE Valdivia - Page 48

Bauanleitung
Valdivia
Bestell Nr.
1140

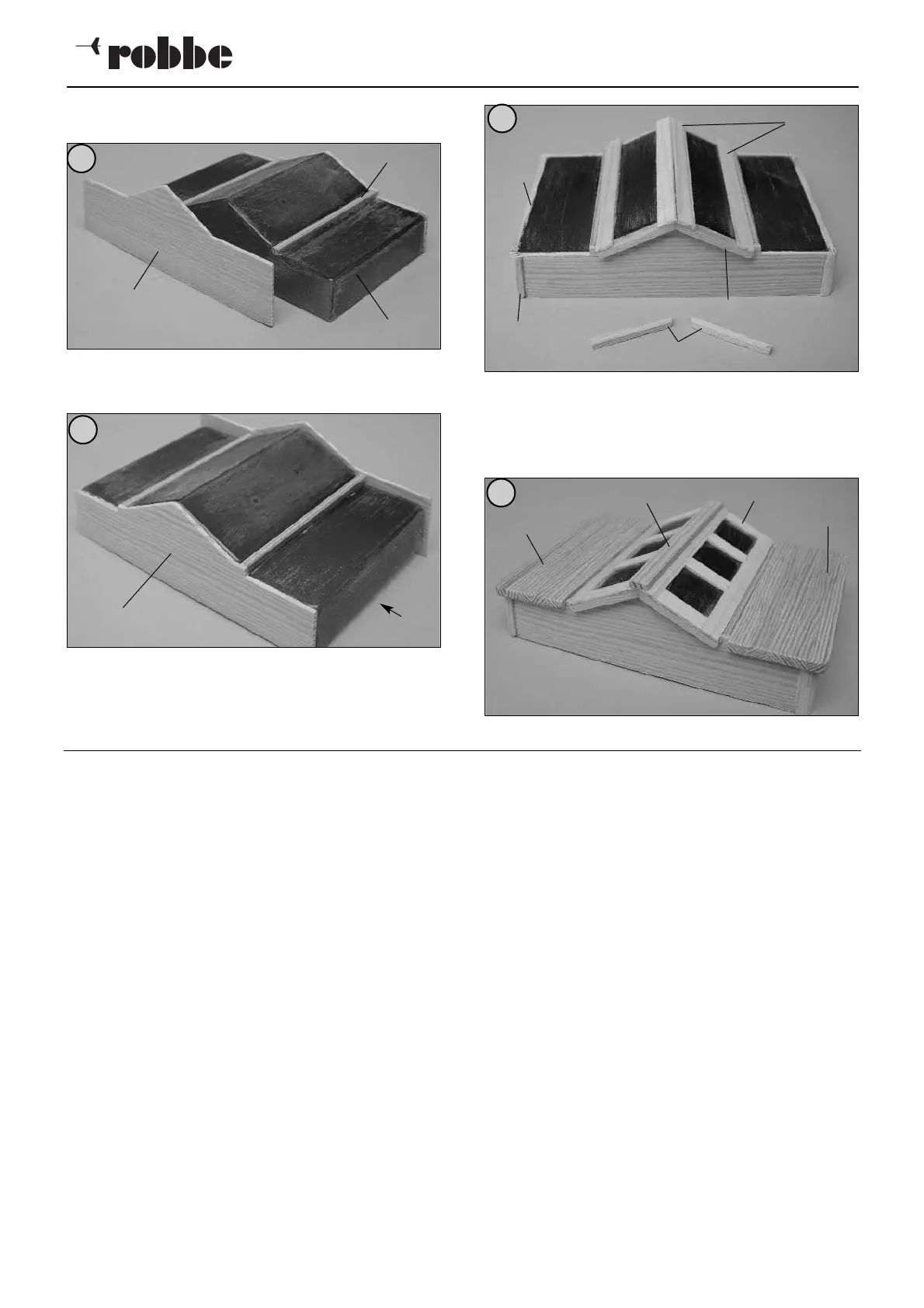

- Auf dem Gehäuse 19.1 die Zwischenleisten 19.2 verkle-
ben. - Abb. 201.
- Stirnwände 19.3 und Seitenwände 19.4 ankleben und
nach Kontur des Gehäuses verschleifen - Abb. 202.
- Eckstücke 19.5 anbringen.
- Die langen Oberlichtrahmen 19.6 mit gleichem Über-
stand aufkleben. Die Rahmenleisten 19.7 auf Gehrung
unter die Leisten 19.6 kleben - Abb. 203.
- Die kurzen Oberlichtrahmen 19.8 einbauen. Firstplanke
19.9 aufkleben.
- Die Leisten 19.10 für die Deckel von der Zwischenleiste
beginnend aufkleben - Abb. 204.
49
Baustufe 20, die Kajüte
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
20.1 Seitenwand re innen Kiefer Furnier 1 Platte F, BS
20.2 Seitenwand re aussen Kiefer Furnier 1 Platte F, BS
20.3 Seitenwand li innen Kiefer Furnier 1 Platte F, BS
20.4 Seitenwand li aussen Kiefer Furnier 1 Platte F, BS
20.5 Stirnwand innen Kiefer Furnier 1 Platte F, BS
20.6 Stirnwand aussen Kiefer Furnier 1 Platte F, BS
20.7 Rückwand innen Kiefer Furnier 1 Platte F, BS
20.8 Rückwand aussen Kiefer Furnier 1 Platte F, BS
20.9 Gehäuse PVC TZT 1 transparent
20.10 Füllung Kiefer 2 x 7 7 anpassen
20.11 Eckstück Kiefer 5 x 5 x 25 4
20.12 Dachplankung Kiefer 3 x 7 x 140 8
20.13 Dachplankung außen Kiefer 3 x 10 x 140 2
20.14 Dachplankung Kiefer 3 x 10 x 180 6
20.15 Randleiste Kiefer 1,2 x 5 x 140 2
20.16 Schiene Luk Kiefer 2 x 5 x 70 2
20.17 Schiene Steckschott Kiefer 2 x 2 x 25 2 anpassen
20.18 Steckschott Kiefer Furnier 2 Platte F, BS
20.19 Handlauf Sperrh. Fertigteil 2 x 45 1 Platte E, BS
20.20 Handlauf Sperrh. Fertigteil 2 x 95 1 Platte E, BS
20.21 Bullauge Ms Ø 12 2 BS
20.22 Rettungsring-Halter Sperrh. Fertigteil 2 3 Platte E, BS
20.23 Rettungsring Ku Ø 34 1 BS
201
202
203
204
19.3
19.2
19.1
19.3
19.4
19.7
19.7
19.6
19.4
19.5
19.10
19.10
19.8
19.9
