Bauanleitung
Valdivia
Bestell Nr.
1140

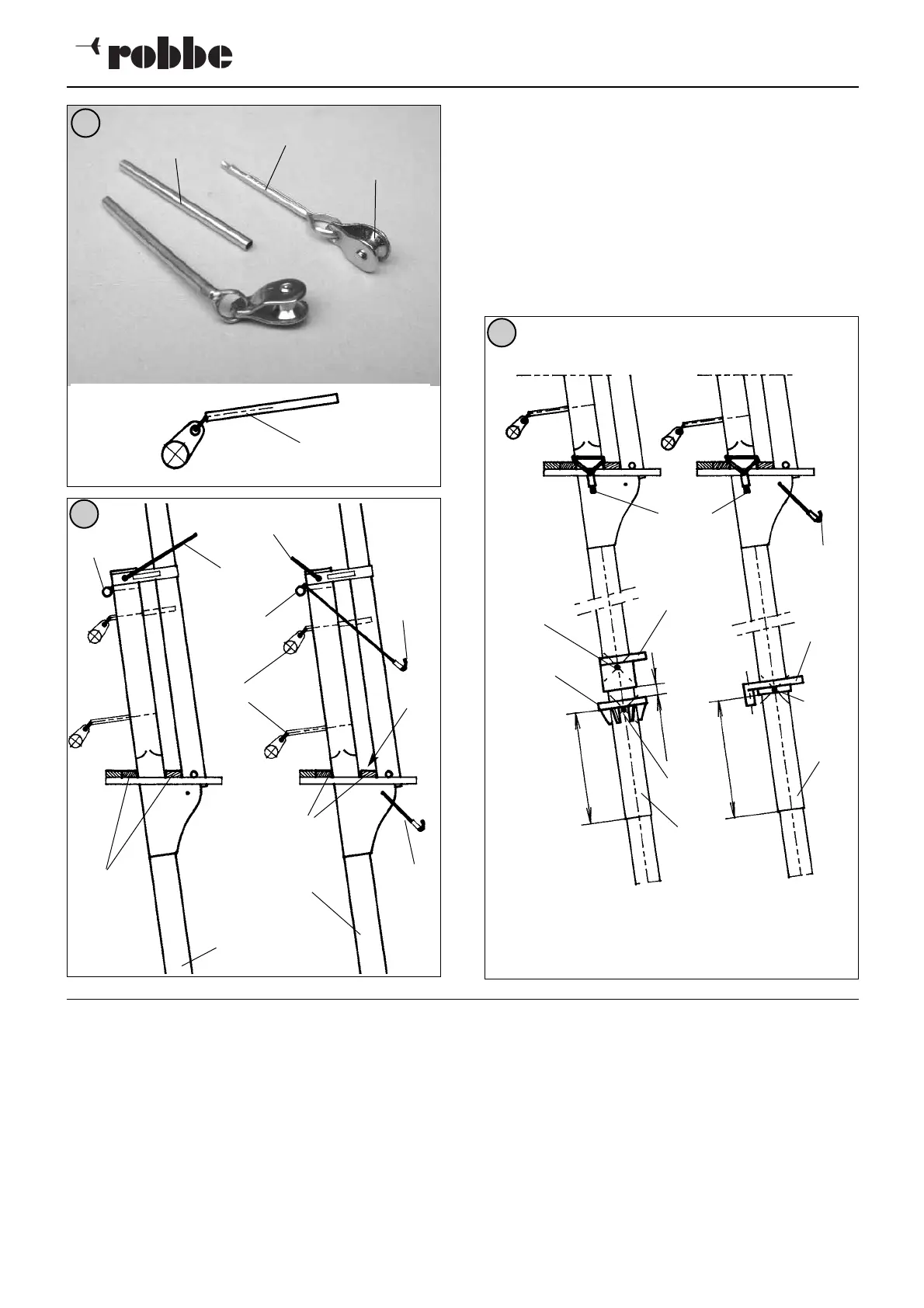

- Untere Einheiten bündig zur Vorderkante von hinten in
die Mastköpfe einkleben. Die oberen Hülsen 23.30 vor-
her um 15 mm kürzen. Die letzten Splinte 23.29 einkle-
ben. Die lackierten Drahtbiegeteile anbringen
(Wantenhaken 23.16 nicht dargestellt) - Abb. 232.
- Den vorderen Belegring 23.31 auf dem Schonermast
bohren und Splint 23.32 einschieben, nicht aufbiegen.
- Den Belegring 23.33 mit der abgeflachten Seite nach
hinten und die Großbaumauflage 23.34 auf den
Großmast schieben und mit Splinten 23.32 sichern - Abb
233.
57
231
232
233
Baustufe 24, Masten und stehendes Gut
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
„HKL“ Hilfsklammer 1 n.e.
„AB“ Abstandsbügel Ms Ø 1 x 75 2
24.1 Unterwant Takelgarn schwarz 1 x 1400 4
24.2 Hülse Ms 3 x 5 4 BS
24.3 Hülse Ms 3 x 5 40 (32) BS
24.4 Nagelbank 3 Sperrh. Fertigt. 3 x 10 x 70 4 Platte C
24.5 Juffer Holz Ø 10 8 BS
24.6 Talje Takelgarn schwarz Ø 0,7 x 350 8
24.7 Oberwant vorn Stahllitze Ø 0,65 x 2000 2
23.28
23.29
23.30
23.28 - 23.30
23.28 - 23.30
23.21
23.19
23.18
23.20
5.12
5.11
23.4
23.5
5.12
5.11
23.29
23.29
23.31
23.33
23.34
23.32
23.32
23.32
23.18
(23.16)
(23.16)
56 mm
50 mm
8 mm
