Bauanleitung
Valdivia
Bestell Nr.
1140

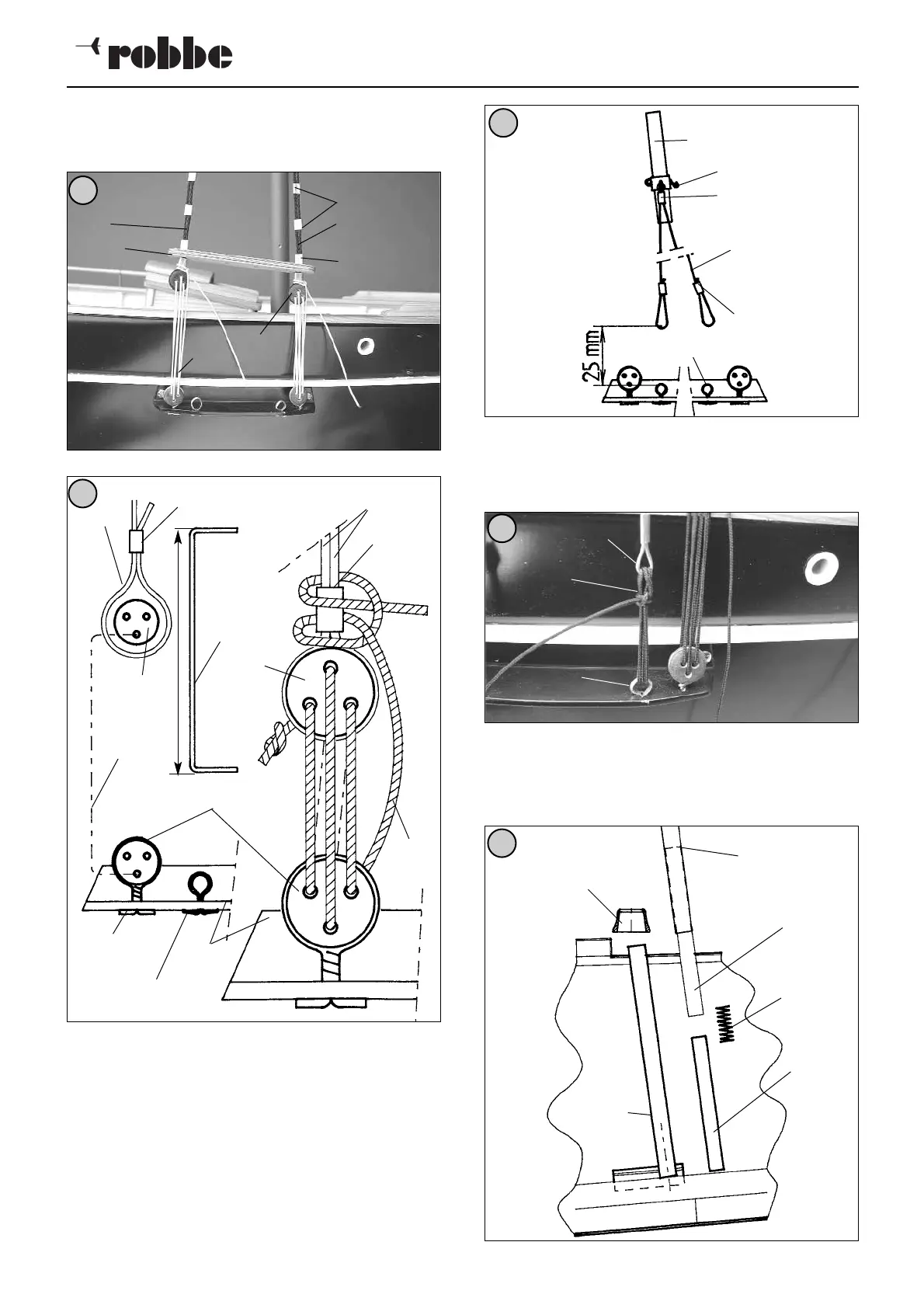

- Taljen 24.6 einknüpfen - Abb. 236 und 237. Die genaue
Längeneinstellung der Taljen von Unter- und
Oberwanten wird gemeinsam vorgenommen. Erst
danach werden die Knoten festgesetzt und gesichert.
- Die Oberwanten für vorn (24.7) und hinten (24.8)
ablängen. Die Stengetopps so drehen, daß der Haken
23.25 nach vorn, der einzelne Splint 23.26 am
Großstenge - Topp 23.23 nach links zeigt. Die
Oberwanten an den entsprechenden Splinten durchzie-
hen, auf gleiche Länge einstellen und mit einer Hülse
24.9 am Splint fixieren.
- An den losen Enden der Oberwanten mit weiteren
Hülsen 24.9 im Abstand von ca. 25 mm zu den Rüsten
kleine Augen bilden - Abb. 238.
- Taljeschnüre 24.10 an den Augen verknoten. Die Schnur
dreimal durch den Splint 15.3 und das Auge führen.
Oberwanten dürfen nur gering gespannt sein.
Schnurende vorläufig belegen - Abb. 239.
- Die Hilfsklammer entfernen. Unterwanten aushängen.
Maststengen ein Stück einfahren. Mast herausziehen.
Federstempel 24.11 in die Schonermasthülse 12.3,
Federstempel 24.12 in die Großmasthülse 12.4 ein-
schieben.Federn 24.13 einsetzen - Abb. 240.
59
236
24.1
24.1
24.3
24.3
24.4
24.5
24.6
237
24.1
24.3
„AB“
M 1:1
24.5
„AB“
24.5
24.3
24.6
5.16
15.1
15.3
15.2
24.1
238
239
240
55 mm
23.24, (23.23)
24.9
24.7, (24.8)
24.9
15.3
15.3
24.10
24.7, (24.8)
12.4, (12.3)
24.12,
24.(11)
24.13
24.14
5.12
12.2
23.25
