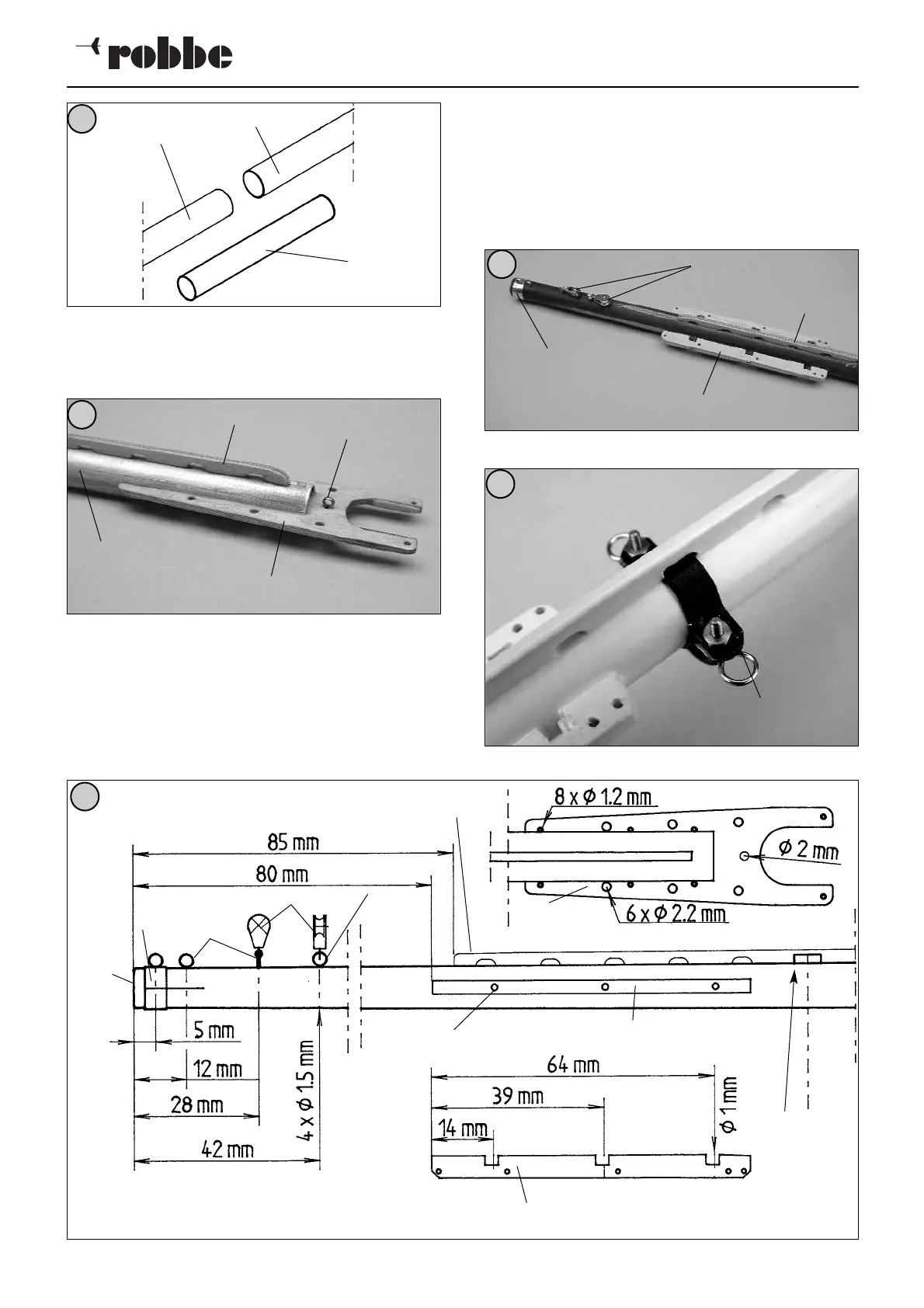

- Die Klau 25.23 einkleben. 8 Bohrungen Ø 1,2 mm
anbringen.Splint 25.24 einsetzen.
- Winklig zur Klau die erste Reihleiste 25.25 aufkleben -
Abb. 262 und 263.
- Zweite Reihleiste auf 245 mm kürzen und anpassen. Die
sechste Aussparung von hinten, wie beim Schonerbaum
beschrieben, für den Schotbeschlag ausfeilen.
Reihleiste aufkleben.
- Die Reffbacken 25.26 nach den 3 Maßen mit Ø 1mm
bohren. Reffbacken ankleben, Bohrungen in den Baum
übertragen und Nägel 25.27 einkleben - Abb. 263.
- Aus dem Messingband 0,2 x 5 x 20 mm den Nockring
25.28 anfertigen und verkleben.
- Den Stopfen 25.29 einpassen und verkleben.
- Die Bohrungen Ø 1,5 mm für die restlichen 4 Splinte
25.24 anbringen . Die zwei hinteren Splinte einbauen.
- Nach dem Lackieren die zwei übrigen Splinte mit
Rollenblöcken 25.30 versehen und nach Abb. 264 ein-
bauen.
- Den Großschotbeschlag anbringen - Abb. 265.
