ROBBE Valdivia - Stage 30: Attaching Gaff Sails; Gaff Sail Attachment

Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 30, Anschlagen der Gaffelsegel
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
30.1 Rollenblock Ms 6 x 11,5 2 BS
30.2 Splint Ms Ø 1,5 x 1,5 x 15 2 BS
30.3 Kugelrack Takelgarn beige Ø 0,4 x 200 3
30.4 Perle Glas Ø 3,5 20 BS
30.5 Klaufall Takelgarn beige Ø 0,7 x 1600 2
30.6 Piekfall Takelgarn beige Ø 0,7 x 2700 2
30.7 Stopmutter Stahl M 2 1 BS
30.8 Belegnagel Ms 3 x 25 Drehteil 35 BS
30.9 Refftalje Takelgarn beige Ø 0,7 x 1000 1
30.10 Rollenblock Ms Ø 5 1 BS
30.11 Reihleine, Großbaum Takelgarn beige Ø 0,4 x 1100 1
30.12 Reihleine, Großgaffel Takelgarn beige Ø 0,4 x 1300 1
30.13 Schmerreep Takelgarn beige Ø 0,7 x 300 2
30.14 Schmerreep Takelgarn beige Ø 0,7 x 450 2
30.15 Reffklampe Ku 15 1 BS
30.16 Reihleine, Schonerbaum Takelgarn beige Ø 0,4 x 600 1
30.17 Reihleine, Schonergaffel Takelgarn beige Ø 0,4 x 900 1
- Gaffeln an die Masten stecken (Splinte 26.12 nach
unten, Hahnepots 26.19 nach oben) und Kugelrack fertig
verknoten.
- Klau- und Piekfall, 30.5 und 30.6 für Groß- und
Schonersegel zuschneiden.
- Klaufall von unten am Rahmen 23.7 neben dem Block
30.1 einziehen und mit einem Knoten sichern, (Abb
285).Das kurze Ende mit Hilfe eines Feuerzeugs so ver-
schmelzen, daß der Knoten nicht aufgehen kann. Das
Fall durch den Rollenblock 26.13 an den Gaffeln fädeln
und über Rollenblock 30.1 nach unten führen.
- Piekfall am Splint 23.29 einspleißen und durch die
Rollenblöcke 26.20 und 23.28 ebenfalls nach unten
führen.
- Die beiden Gaffeln in die ungefähre Endstellung (Plan 3)
hochziehen - Abb 280 und 281.Die Falle mit Klammern
an den Blöcken fixieren.
70

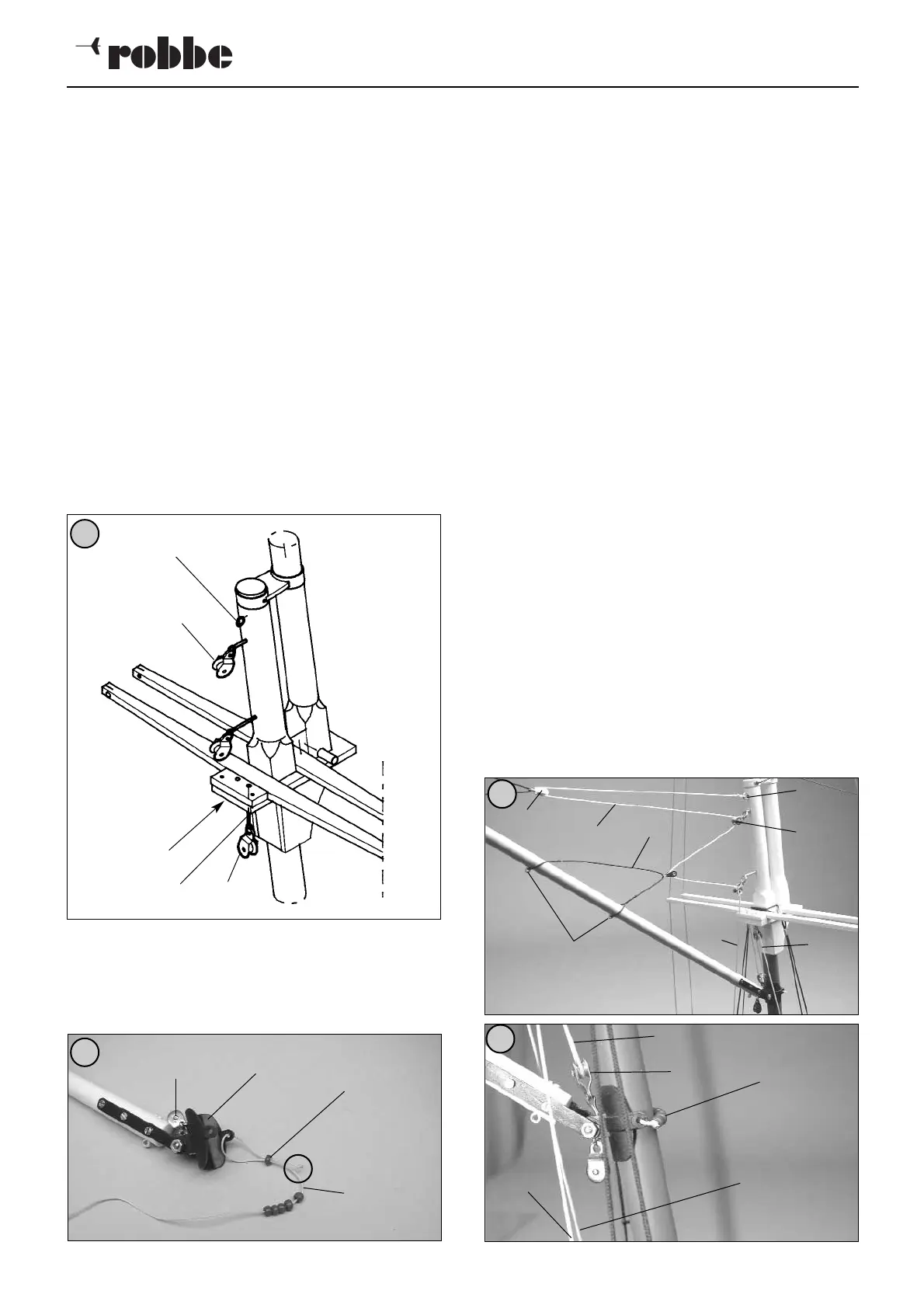

- An beiden Salingrahmen 23.7 die Rollenblöcke 30.1 mit
Splint 30.2 befestigen - Abb. 278
- Die Schnüre für die Kugelracks 30.3 einseitig mit einem
Knoten versehen, durch eine Glasperle 30.4 fädeln und
gemäß Abb. 279 an den Gaffelschuhen 26.14 befesti-
gen. Fünf weitere Glasperlen 30.4 auffädeln.
278
279
280
281
23.29
23.28
30.1
30.2
30.5
30.3
30.4
26.13
26.14
30.5
30.6
23.28
23.29
30.6
26.19
26.12
26.20
30.4
30.6
30.5
26.13
30.5
