Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 33, Anschließen der Schoten, Ausschmückung der Segel
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
33.1 Schotblock Ms Ø 6 x 11,5 2 BS
33.2 Fliegerschot Takelgarn beige Ø 0,4 x 1800 1
33.3 Klüverschot Takelgarn beige Ø 0,4 x 1700 1
33.4 Großdirk Takelgarn beige Ø 1 x 600 1
33.5 Rollenblock Ms Ø 5 2 BS
33.6 Klappläufer Takelgarn beige Ø 0,7 x 600 1
33.7 Talje Takelgarn beige Ø 0,7 x 1200 1
33.8 Abstandshalter Ms-Splint 1 x 1,4 x 15 1 BS
33.9 Hilfsdirk Takelgarn beige Ø 1 x 600 4
33.10 Rollenblock Ms Ø 5 4 BS
33.11 Talje Takelgarn beige Ø 0,7 x 1000 4
33.12 Lazy-Jacks Takelgarn beige Ø 0,4 nach Plan 10
33.13 Fußpferd Takelgarn beige Ø 0,7 x 400 1
33.14 Steg Takelgarn beige Ø 0,4 x 100 2
33.15 Reffbändsel Takelgarn beige Ø 0,4 x 150 80
33.16 Splint Ms 1,5 x 1,5 x 15 2 BS
33.17 Rollenblock Ms Ø 5 2 BS
33.18 S-Haken Ms Ø 0,8 x 7 2 BS
33.19 Klampe Ku 15 lg. 2 BS
33.20 Backstag Takelgarn beige Ø 1 x 1000 2
33.21 Rollenblock Ms Ø 5 2 mit 2 Ösen, BS
33.22 Talje Takelgarn beige Ø 0,7 x 500 2
33.23 Sorgleine Takelgarn beige Ø 0,4 anpassen 4
- Zur Kontrolle Block wieder einhängen, Winde dicht fah-
ren. Der Großbaum muß gerade in Mittelstellung stehen,
ohne das Rigg zu verspannen.
- Um diese Endstellung zu korrigieren, kann der Haken
9.22 in der Leiterkette 7.23 weiter vorn oder weiter hin-
ten eingehängt werden.
- Die Schonerschot 9.21 durch den Wirbelblock 9.6 und
durch den zweiten Schotblock 33.1 führen. Schot durch
die Bohrung des Blocks 9.6 stecken, spannen und so mit
einem Knoten sichern, daß der Schonerbaum ca. 5° von
der Schiffsmitte aufsteht - Abb. 303.
76
- Die Schotblöcke 33.1 in den Wirbelhaken 25.16 an
Groß- und Schonerbaum einhängen.
- Die Hauptwinde 7.1 in die Stellung „Segel dichtgeholt“
fahren - Trimmung neutral.
- Großschot 9.23 durch den entsprechenden Schotblock
33.1 und den Doppelblock 9.14 führen und so anziehen,
daß der Baum fast mittschiffs steht. Die Schot vor und
hinter dem Schotblock so zusammenfassen (OP-
Klemme), daß sie sich nicht verstellen kann - Abb. 301.
- Winde in die andere Endstellung fahren, den Block am
Baum aushängen und Schot bis zum Ende auf Deck zie-
hen.
- Das lose Ende durch den Rohrniet 9.4 und das
Röhrchen 9.3 fädeln Abb. (118). Das Ende am Haken
9.22 so einknoten, daß beide Schot-Teile gleich lang sind
- Abb. 302.

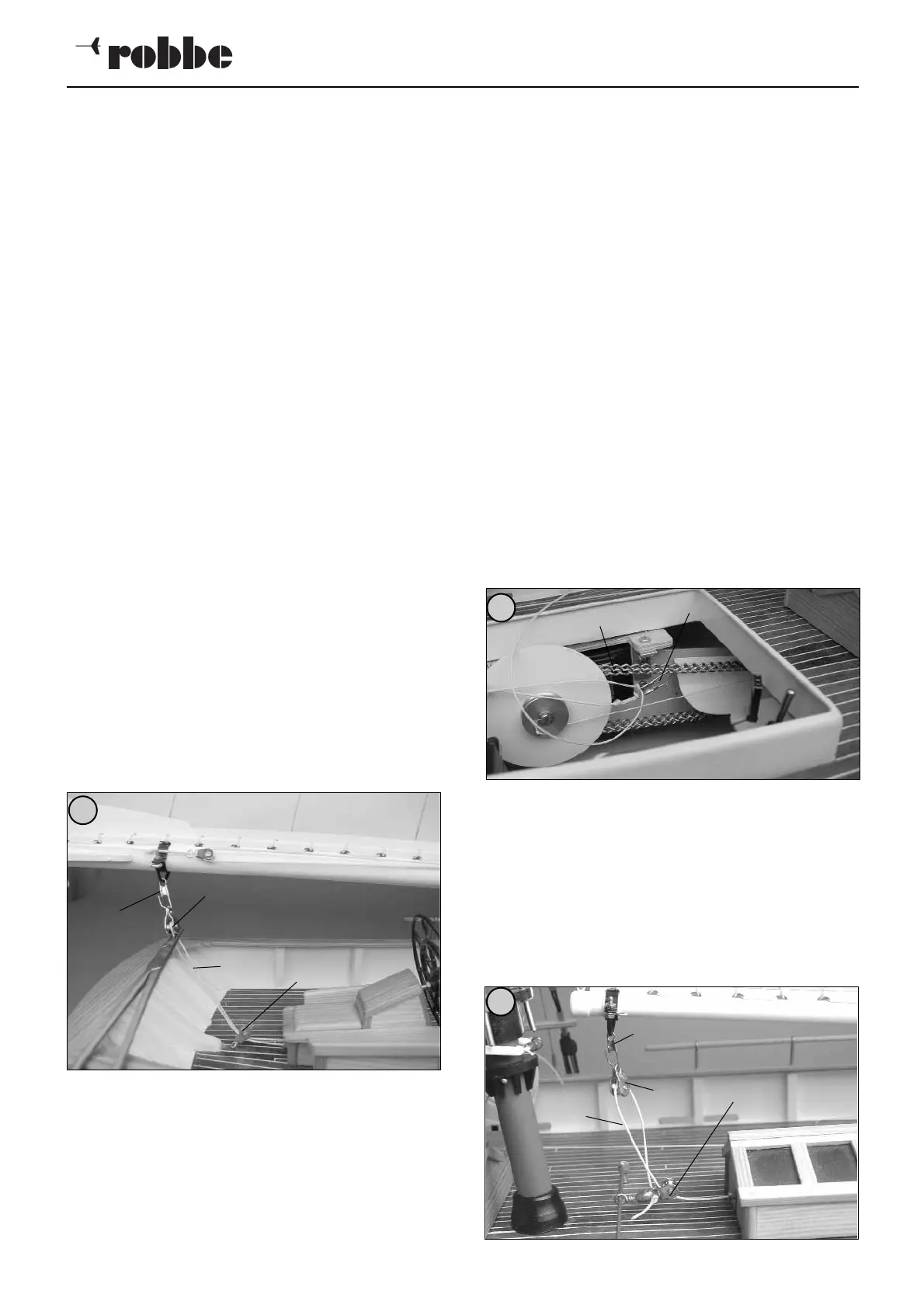

301
302
33.1
303
25.16
9.23
9.14
7.23
9.22
33.1
9.21
9.6
25.16
