ROBBE Valdivia - Page 79

Bauanleitung
Valdivia
Bestell Nr.
1140

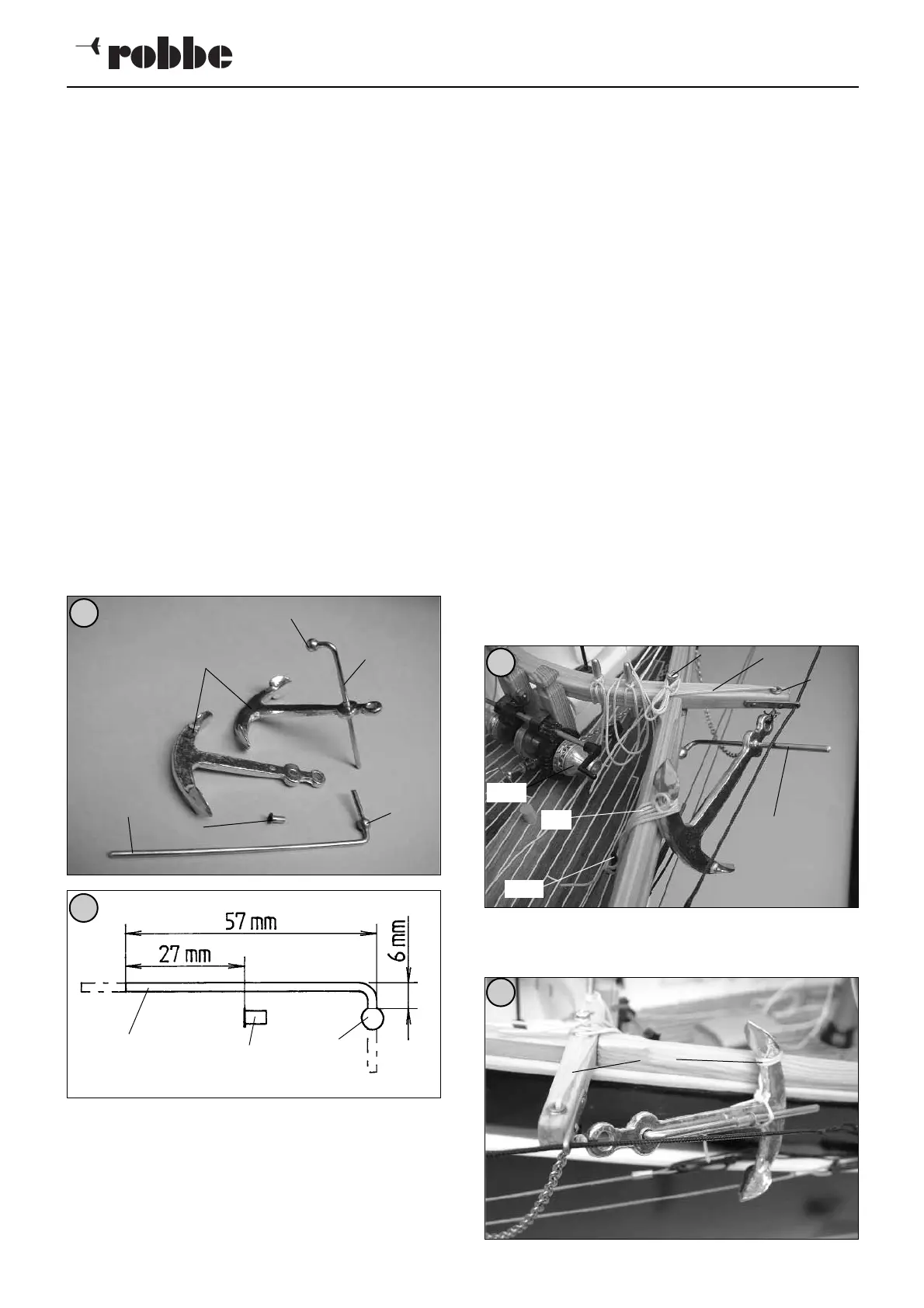

- Anker 34.1 nach Markierung mit Ø 2,5 mm aufbohren.
- Den Ankerstock 34.2 einseitig abwinkeln und Kugel 34.3
auflöten. Überlänge abtrennen.
- Ankerstock durch die Ankerbohrung schieben und Niet
34.4 mittig auflöten - Abb. 314 und 315.
- Der Anker kann mattschwarz lackiert werden.
- Die Ankerkette über den Spillkopf 10.20 der Winde und
durch die Klüse im Schanzkleid führen. Die Länge so
abstimmen, daß sie mit viel Lose bis zum Ende des
Ankerbalkens reicht.
- Den Anker mit Nähzwirn an der Kette verknoten. Ein
Ankerfall 34.5 in der gleichen Öse des Ankers anknoten.
und von unten durch den Niet 14.8 des Ankerbalkens
fädeln.
- Anker hochziehen und Fall an den Schrauben 14.15
belegen (Abb. 176). Die Klampe 34.6 an die in Abb. 176
bezeichnete Schanzkleidstütze 13.2 beidseitig ankleben.
- Den Anker mit dem zweiten Ankerfall an den Flunken
hochbinden und Fall an der Klampe belegen - Abb. 316,
Anker rechts.
- Der Anker kann auch mit beigeklapptem Ankerstock
befestigt werden - Abb. 317, Anker links.
80
34.14 Kompaßring Ku Spritzteil 1 BS
34.15 Gasregler Ku Spritzteil 1 BS
34.16 Grundplatte Ku Spritzteil 1 BS
34.17 Hebel Ku Spritzteil, 12 1 BS
34.18 Hebel Ku Spritzteil, 14 1 BS
34.19 Lampengehäuse Topplicht Ku Spritzteil 1 BS
34.20 Lampengehäuse Hecklicht Ku Spritzteil 1 BS
34.21 Lampenglas Ku Spritzteil 2 BS
34.22 Abweiserbügel Perlondraht Ø 0,9 x 150 1 BS
34.23 Stange Buche Ø 2 x 130 2
34.24 Hülse Ms Ø 3 x 5 2 BS
34.25 Haken Ms-Draht Ø 0,8 anpassen 3
34.26 Bändsel Takelgarn beige Ø 0,4 anpassen 3
34.27 Splint Ms 1 x 1,4 x 15 9 BS
34.28 S-Haken Ms Ø 0,8 x 7 2 BS
34.29 Namensstander Stoff Fertigteil 1 BS
34.30 Standerstock Buche Ø 2 x 130 1
34.31 Flaggenleine Takelgarn beige Ø 0,4 x 2200 1
34.32 robbe Wimpel Stoff Fertigteil 1 BS
34.33 Flaggenleine Takelgarn beige Ø 0,4 x 2000 1
34.34 Nationalflagge Stoff Fertigteil 1 BS
314
315
316
317
34.1
34.3
34.2
34.3
34.4
34.2
34.4
34.2
34.3
14.8
14.15
34.5
34.6
10.20
34.1 - 34.4
34.5
M 1:1
34.5
