ROBBE Valdivia - Page 8

Bauanleitung
Valdivia
Bestell Nr.
1140

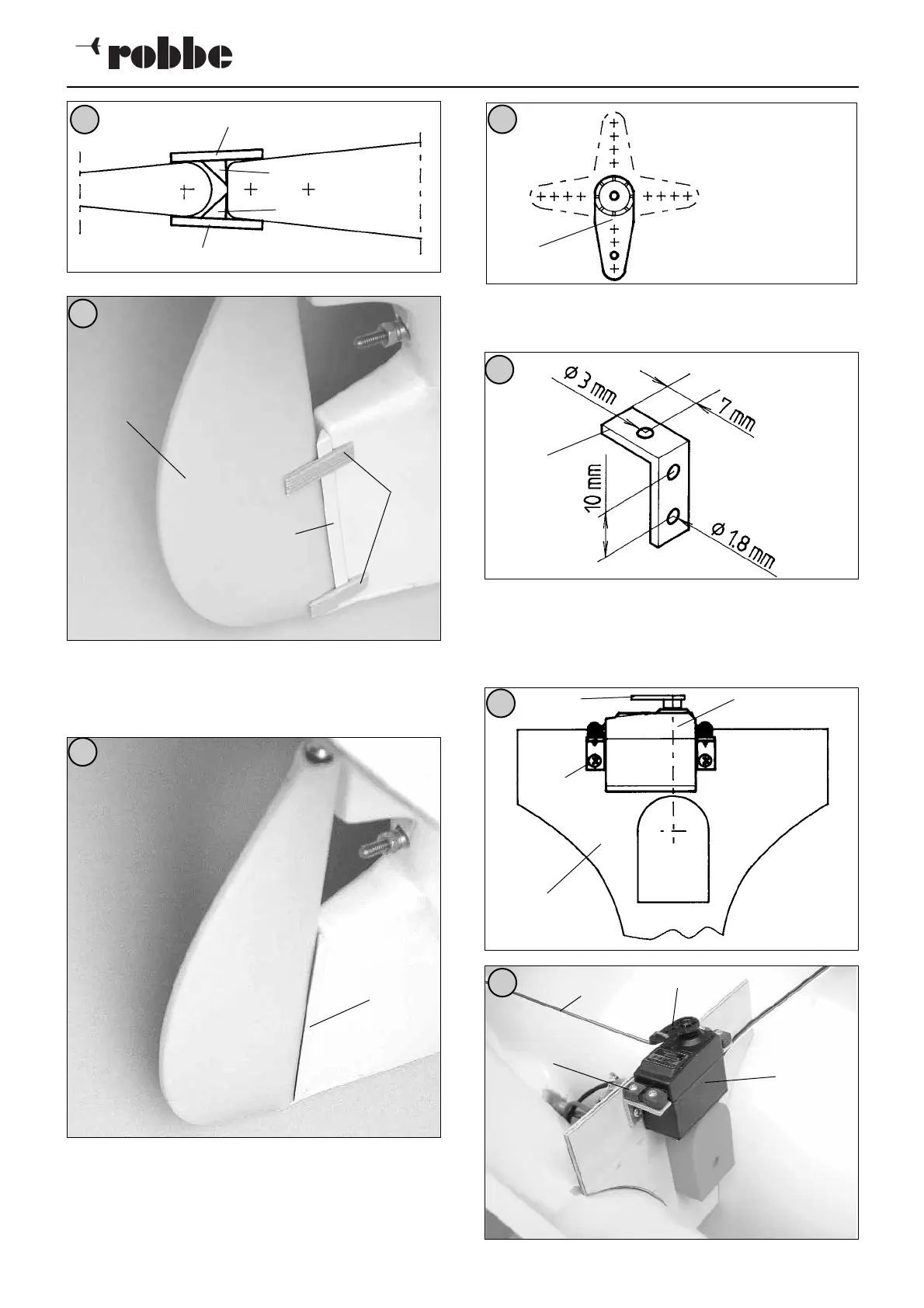

- Nach Aushärten die Passleisten entfernen.
Gleichmäßigen Ruderausschlag nach beiden Seiten prü-
fen, falls erforderlich, die Dreiecksleisten innen nach-
schleifen - Abb. 27.
- Servohebel 3.11 beschneiden - Abb. 28.
- Die Haltewinkel 3.12 nach Abb. 29 bohren. Lenkservo
3.13 mit Gummitüllen und Hülsen versehen und
Haltewinkel mit Blechschrauben 3.14 montieren.
- Servoeinheit mit den Blechschrauben 3.15 am
Motorspant 2.2 befestigen.
- Servo mit der Fernsteuerung in Neutralstellung bringen.
Z-Gestänge 3.16 im Servohebel 3.11 einhängen und die-
sen mittig aufstecken. Servohebelschraube eindrehen -
Abb. 30 und 31.
9
25
26
27
28
29
30
31
PL
3.10
3.10
PL
PL
3.10
3.1
3.10
3.11
3.12
3.11
3.13
3.15
3.14
3.16
3.11
3.13
2.2
