16
rev. 08/20/12 © 2012 Robern, Inc.209-1090 ROBERN CABINET W/ SAFESEAL GASKET 800.877.2376 www.robern.com Cabfax 1090
3. Pull electric wire through the holes for
all electric opon cabinets and lighng.
Be sure to provide enough wire to make
proper and safe connecons.
Refer to lighng guide for installaon.

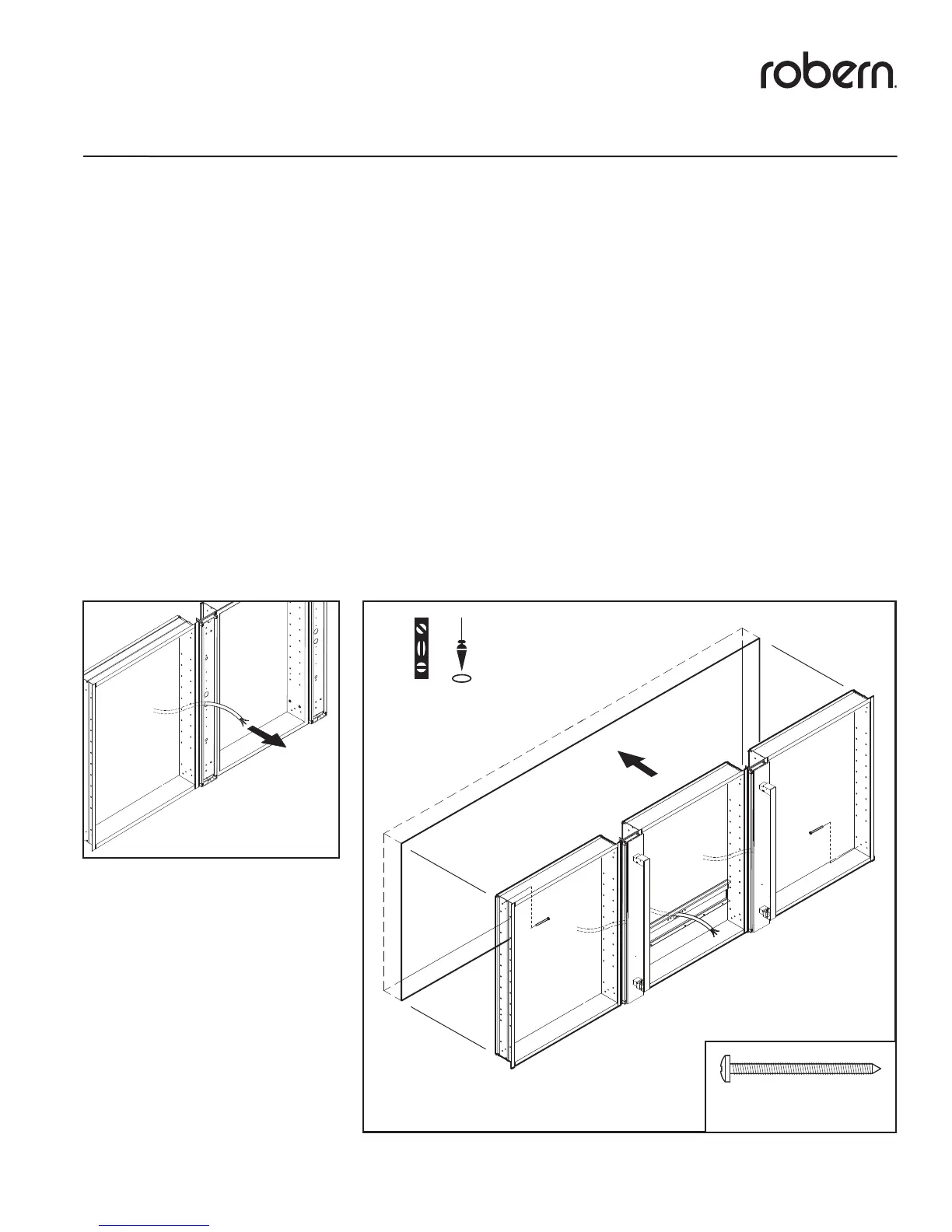

4. Place cabinet assembly in rough-in and
make sure cabinet is plumb and level. Using
the #10 screws supplied with the cabinet,
insert one screw halfway through one upper
and lower corner of the cabinet and into
the framing. This allows the cabinet to be
moved le or right to aid in the installaon
of the lights.
See page 6 for electric opon cabinet wiring
and outlet shelf.
3. Tirez les câbles électriques par les
trous pour toutes les opons électriques
des armoires. Assurez-vous de fournir
susamment de l pour faire des
connecons adéquates et sécuritaires.
Référez-vous au guide sur l’éclairage pour
l’installaon.
4. Placez l’assemblage de l’armoire dans le
trou but et assurez-vous que l’armoire est
d’aplombs et à niveau. À l’aide des vis #10
comprises avec l’armoire, insérez une vis à
moié dans un coin supérieur, dans un coin
inférieur et dans le châssis. Cela permera
de déplacer l’armoire vers la droite ou la
gauche pour aider l’installaon des lampes.
Voir en page 6 pour le filage de l’option
électrique de l’armoire et la tablette de
la prise.
3. Tire del cable eléctrico a través del
agujero para todos los gabinetes con opción
eléctrica e iluminación. Asegúrese que haya
suciente cable para realizar conexiones
correctas y seguras al estante del enchufe.
Consulte la guía de iluminación para
instalación.
4. Coloque el ensamblado del gabinete en la
abertura rúsca y asegúrese que el gabinete
esté aplomado y nivelado. Usando los
tornillos N° 10 suministrados con el gabinete,
inserte un tornillo a medio camino de las
esquinas superiores e inferiores del gabinete
y dentro del marco. Esto permite que el
gabinete se pueda mover a la izquierdo o a
la derecha para ayudar a la instalación de las
luces.
Consulte la página 6 para cableado y estante
de enchufe del gabinete con opción eléctrica.
RECESS GANGING / AMALGAME ENCASTRÉ / ACOPLAMIENTO EMPOTRADO
43
2-3
#10 X 2” (51 mm)
[SS674]
