rev. 4/13/11 © 2011 Robern, Inc.SS489 PL SERIES / SÉRIES PL / SERIE PL 800.877.2376 www.robern.com Cabfax 489
SURFACE MOUNTING / MONTAGE EN SURFACE / MONTAJE EN SUPERFICIE
4-4
9. Fixez l’ensemble oponnel de côté (ven-
du séparément) à l’armoire à l’aide des
vis comprises de l’intérieur du boîer de
l’armoire dans l’ensemble de côté. Vériez
l’ajustement de l’armoire avant de complé-
ter l’installaon. Meez les bouchons de vis
compris sur les vis.
Pour monté au sommet luminaires, uliser
le kit latéral en opon sont vendus séparé-
ment.
Allez à la page 22 pour l’installation
l’assemblage final.

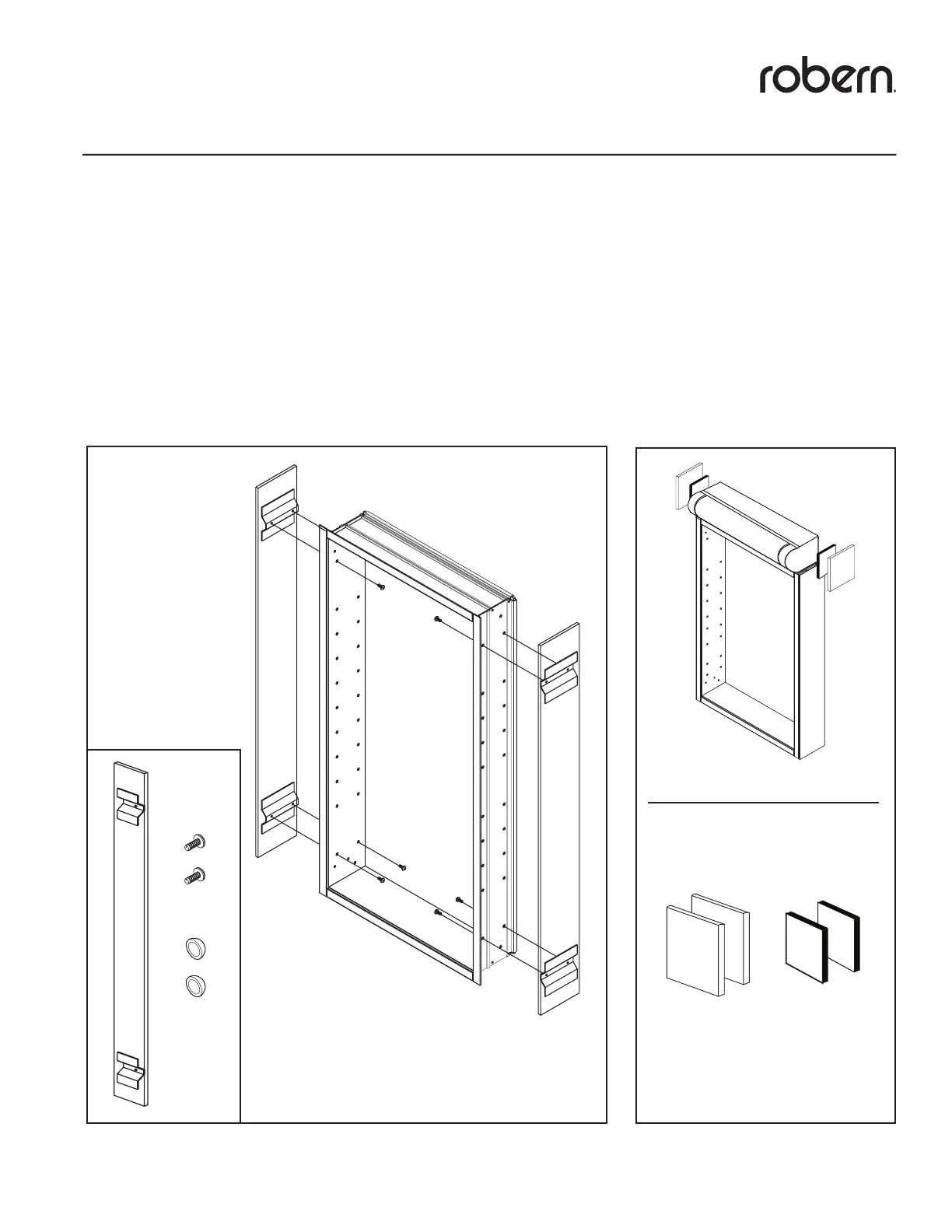

9. Aach Oponal Side Kit (sold separately)
to cabinet using supplied screws from inside
cabinet box into Side Kit. Test the t of the
cabinet before compleng installaon. Cap
the screws with the screw caps provided.
For top mounted light xtures, use the op-
onal side kit sold separately.
Go to page 22 for nal assembly.
9. Adose el juego lateral opcional se vende
por separado) al gabinete usando los tornil-
los suministrados desde adentro de la caja
del gabinete hacia el juego lateral. Verique
el encastre del gabinete antes de completar
la instalación. Corone los tornillos con los
topes para tornillos suministrados.
Para montaje superior artefactos de ilumi-
nación, ulizar el kit de laterales opcionales
se venden por separado.
Consulte la página 22 para el ensamblado
final.
9
16-shelf clip
16-pinces de rayon
16-sujetador para estantes
[SS131]
6-#10 X 2” (51 mm)
[SS674]
3 Hinge clip
3 pinces pour charnières
3 sujetador de bisagra
[SS666]
4-Block connector
4-blocs de connexion
4-conector de bloque
[R065013EM]
6-wall anchor
6-ancrages muraux
6-anclaje de pared
[SS590]
3-Z Clip
3-clip en Z
3-sujetador en “Z”
[SS712]
50-hole plug
50-bouchon pour trou
50-tapón para agujeros
black/noir/negro[SS200]
white/blanc/blanco[SS239]
18-[SS202]
18-[SS241]
8-[SS202]
8-[SS676]
8-[SS241]
18-[SS676]
black/noir/negro[SS202]
white/blanc/blanco[SS241]
6-screw cap
6-bouchon de vis
6-tapa para tornillos
3-4 Glass Shelf
3-4 tablette en verre
3-4 estante de vidrio
barra de montaje en “Z”
Z mounting bar
barre de montage en Z
HARDWARE BAG
SAC DE QUINCAILLERIE
BOLSA DE ACCESORIOS
OPTIONAL*
OPTIONNEL*
OPCIONAL*
*for surface mounting
*pour un montage en surface
*para montaje en superficie
*for ganging 2 or 3 cabinets
*pour amalgamer 2 ou 3 armoires
*para acoplar 2 o 3 gabinetes
PLGKIT
OPTIONAL*
OPTIONNEL*
OPCIONAL*
PLSK30D4
PLSK40D4
8-[SS202] 8-[SS676]
8-[SS241]
3-4 Glass Shelf
3-4 tablette en verre
3-4 estante de vidrio
barra de montaje en “Z”
Z mounting bar
barre de montage en Z
*for surface mounting
*pour un montage en surface
*para montaje en superficie
4-Block connector
4-blocs de connexion
4-conector de bloque
[R065013EM]
18-[SS202]
18-[SS241]
18-[SS676]
OPTIONAL*
OPTIONNEL*
OPCIONAL*
*for ganging 2 or 3 cabinets
*pour amalgamer 2 ou 3 armoires
*para acoplar 2 o 3 gabinetes
PLGKIT
OPTIONAL*
OPTIONNEL*
OPCIONAL*
PLSK30D4
PLSK40D4
*for top mounted light fixtures
*pour luminaire monté sur le toit
*para la tapa montada lámparas
OPTIONAL*
OPTIONNEL*
OPCIONAL*
MTL
3” X 3 3/4” MIRRORS
76mm x 95mm LES MIROIRS
76mm x 95mm LOS ESPEJOS
2” X 2” ADHESIVE PADS
51mm X 51mm CARRÉS ADHÉSIFS
51mm X 51mm PASTILLAS ADHESIVAS
3-Z Clip
3-clip en Z
3-sujetador en “Z”
[R027011HM]
8-[SS202] 8-[SS676]
8-[SS241]
3-4 Glass Shelf
3-4 tablette en verre
3-4 estante de vidrio
barra de montaje en “Z”
Z mounting bar
barre de montage en Z
*for surface mounting
*pour un montage en surface
*para montaje en superficie
4-Block connector
4-blocs de connexion
4-conector de bloque
[R065013EM]
18-[SS202]
18-[SS241]
18-[SS676]
OPTIONAL*
OPTIONNEL*
OPCIONAL*
*for ganging 2 or 3 cabinets
*pour amalgamer 2 ou 3 armoires
*para acoplar 2 o 3 gabinetes
PLGKIT
OPTIONAL*
OPTIONNEL*
OPCIONAL*
PLSK30D4
PLSK40D4
*for top mounted light fixtures
*pour luminaire monté sur le toit
*para la tapa montada lámparas
OPTIONAL*
OPTIONNEL*
OPCIONAL*
MTL
3” X 3 3/4” MIRRORS
76mm x 95mm LES MIROIRS
76mm x 95mm LOS ESPEJOS
2” X 2” ADHESIVE PADS
51mm X 51mm CARRÉS ADHÉSIFS
51mm X 51mm PASTILLAS ADHESIVAS
3-Z Clip
3-clip en Z
3-sujetador en “Z”
[R027011HM]
3” X 3 3/4” MIRRORS
76mm x 95mm LES MIROIRS
76mm x 95mm LOS ESPEJOS
2” X 2” ADHESIVE PADS
51mm X 51mm CARRÉS ADHÉSIFS
51mm X 51mm PASTILLAS ADHESIVAS
provided with top mounted light xtures
fournis par les feux supérieur en opon
proporcionada con las luces
de arriba opcional
