rev. 4/13/11 © 2011 Robern, Inc.SS489 PL SERIES / SÉRIES PL / SERIE PL 800.877.2376 www.robern.com Cabfax 489
A -3/4” (19mm)
B -3/4” (19mm)
These are general instrucons for recessing
cabinets and/or with lighng. Refer to
recess mounng instrucons on page 7.
Refer to lighng model instrucons for
specic details on how to assemble light.

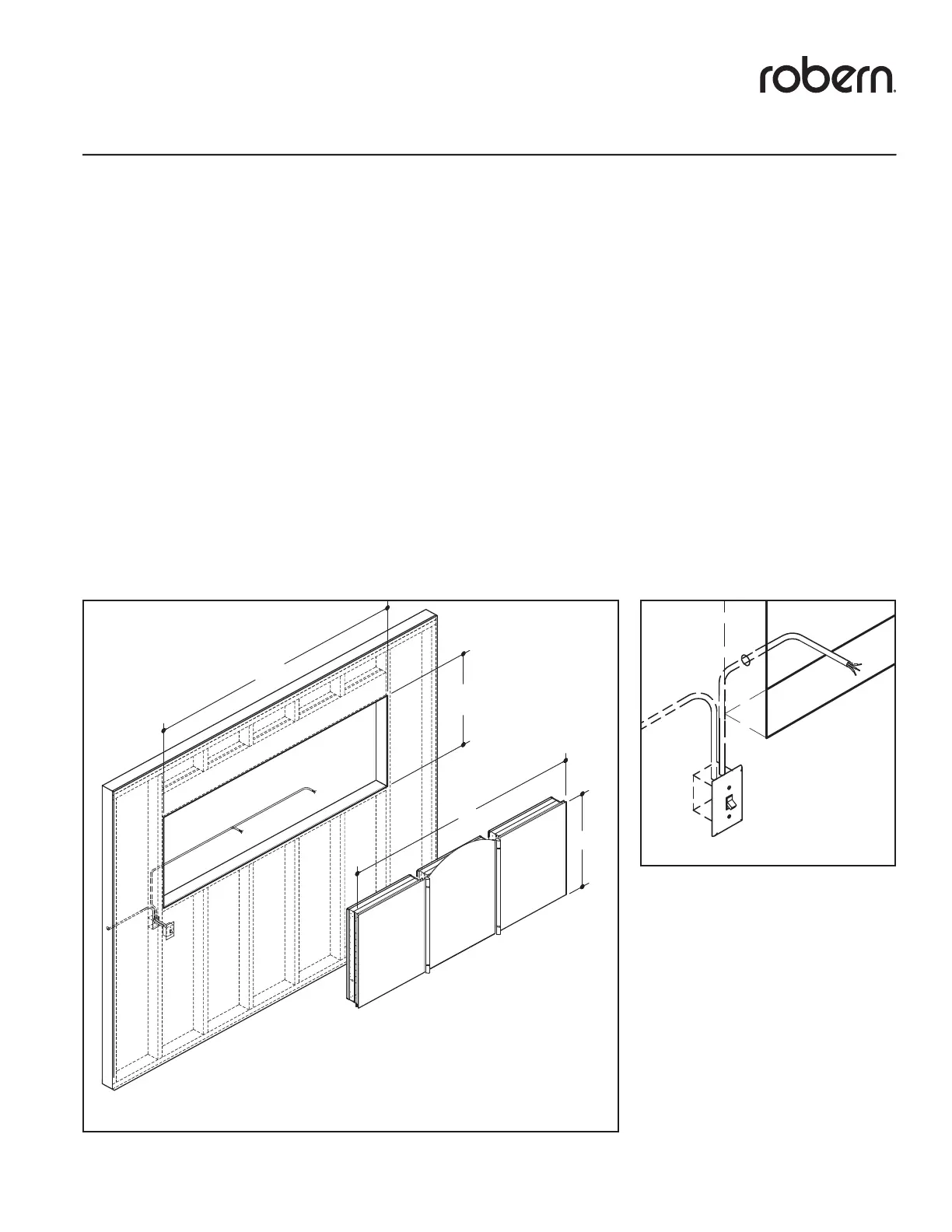

1. When ganging cabinets and lighng,
calculate rough opening width by subtract-
ing 3/4” (19mm) from the total width and
height of cabinets and lighng. See page 6
for model dimensions.
1b. Provide a separate switch for all lighng
opons. Provide a dimmable or non-
dimmable switch according to your lighng
model.
Voici les instrucons générales pour
l’assemblage ensemble d’armoires
encastrées et/ou avec de l’éclairage. Voir
les instrucons pour le montage encastré
à la page 7. Référez-vous aux instrucons
du modèle d’éclairage pour les détails
spéciques d’assemblage de l’éclairage.
1. Lorsque vous amalgamez des armoires
et de l’éclairage, calculez la largeur
d’ouverture brute en soustrayant 3/4”
(19mm) de la largeur totale et de la hauteur
des armoires et de l’éclairage. Voir en page
6 pour les dimensions du modèle.
1b. Fournissez un interrupteur séparé pour
toutes les opons d’éclairage. Fournissez un
interrupteur à intensité réglable ou à intensité
xe selon votre modèle d’éclairage.
Estas son instrucciones generales para
empotrar gabinetes y/o con iluminación.
Consulte las instrucciones de montaje
empotrado en la página 7. Consulte las
instrucciones del modelo de iluminación
para detalles especícos sobre cómo
ensamblar las luces.
1. Cuando instale gabinetes e iluminación,
calcule el ancho de la abertura rúsca sub-
strayendo 3/4” (19mm) del ancho y la altura
total de los gabinetes y la iluminación.
Consulte la página 6 para dimensiones del
modelo.
1b. Suministre un interruptor aparte para
todas las opciones de iluminación. Suministre
un interruptor regulable o no regulable
conforme a su modelo de iluminación.
RECESS GANGING / AMALGAME ENCASTRÉ / ACOPLAMIENTO EMPOTRADO
A -3/4”
(-19mm)
B -3/4”
(-19mm)
A
B
1b1
1-3
example
exemple
ejemplo
