4
Weichenschalter mit Rückmeldung
Packungsinhalt
1x vierfach Weichenschalter mit Rückmeldung
1x Befestigungsklebeband
2x Kontaktstifte
Betriebsspannung
14 – 16 Volt Wechselspannung
Anwendung
Die Schaltereinheit ermöglicht den Betrieb von vier
Weichenantrieben. Mit vier Wipptasten können
somit vier Weichen gestellt werden. Über die den
Tasten zugeordneten Leuchtdioden ist zugleich die
jeweilige Stellung der Weichen ersichtlich:
Grün: Weiche steht auf Durchfahrt
Rot: Weiche steht auf Abzweigen
Orange: Fehlstellung einer Weiche bei Parallel-
schaltung zweier Weichen.
Wird eine Weiche von Hand verstellt, ndet auch in
diesem Fall eine Rückmeldung statt und wird über
die entsprechende Leuchtdiode korrekt angezeigt.
Achtung: Die Schaltereinheit ist nur für einen
Schaltstrom von max. Schaltstromaufnahme 0,5 A
Anschluss

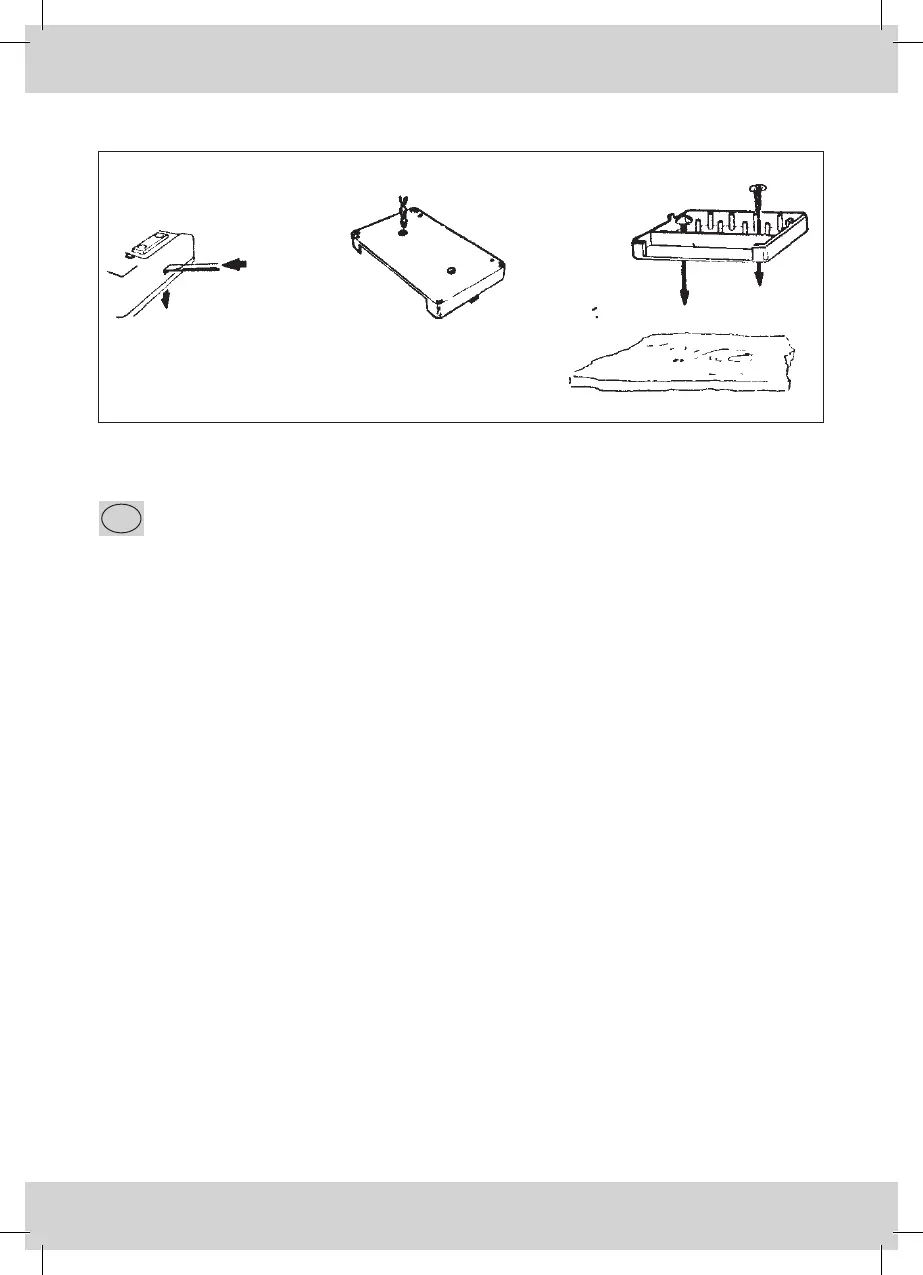

Den Weichenschalter durch das mitgelieferte
doppelseitige Klebeband oder mittels Schrauben
xieren. Bei letzterem die seitlichen Sperren am
Schaltergehäuse leicht eindrücken und den Boden
abziehen. An den vorgesehenen Dünnstellen kann
der Schalterboden durchstoßen und angeschraubt
werden.
