6
D

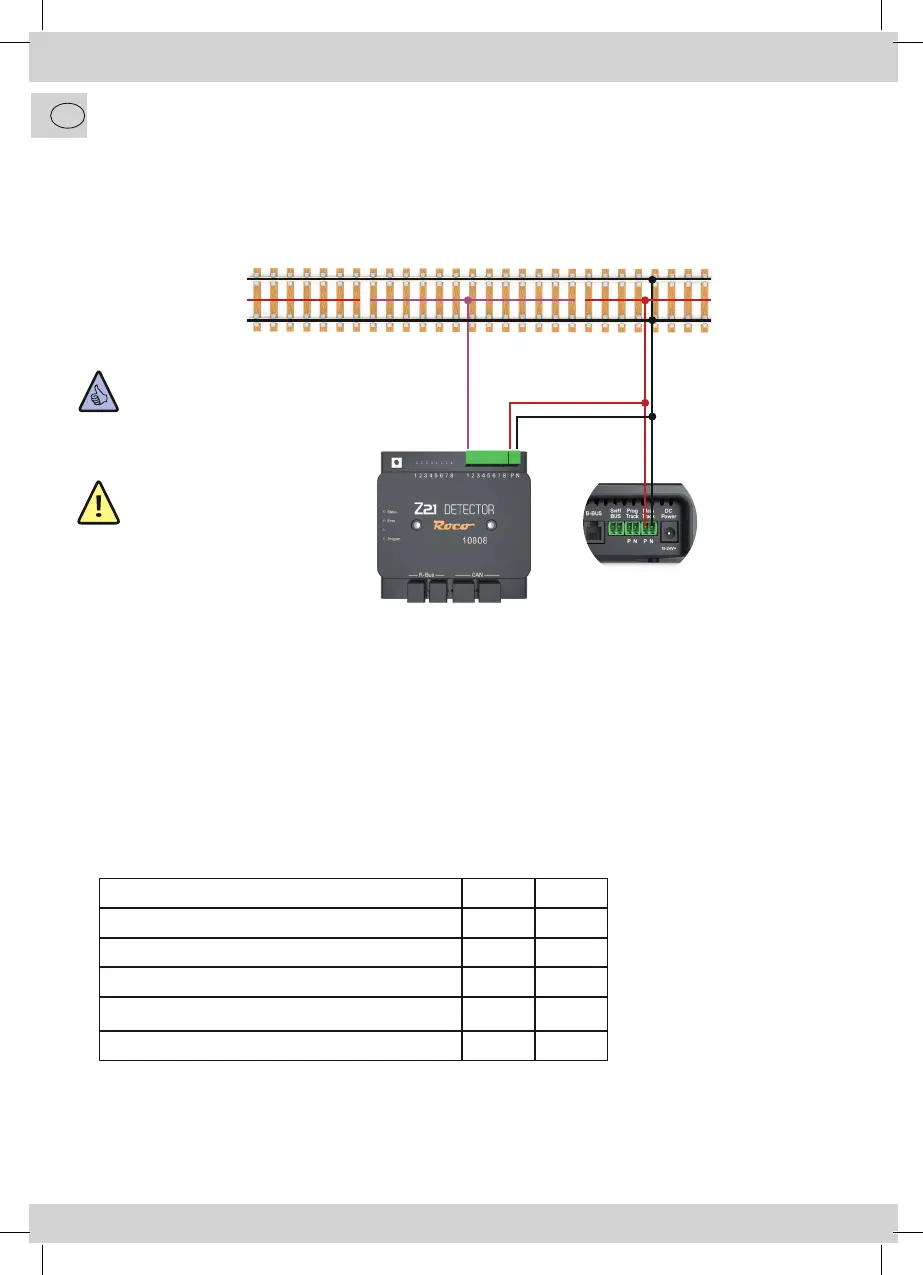

3-Leitergleis
Schließen Sie für die Stromversorgung die Eingänge P und N an die entsprechenden Boosterausgänge.
Trennen Sie hierzu den Mittelleiter beidseitig auf und verbinden Sie den so entstandenen
Rückmeldeabschnitt mit einer der 8 Rückmeldeklemmen.
Hinweis: Auch hier gilt,
Rückmeldeabschnitte müssen
auf beiden Seiten von der
Anlage getrennt sein.
Beachten Sie auch, dass die
Abtrennungen konsequent
auf dem Mittelleiter erfolgten.
Andernfalls kommt es beim
Überqueren der Trennstellen zu
Kurzschlüssen.
Z21 Detector mit der Zentrale verbinden
Sie können den Detector auf zwei Arten an die Zentrale anschließen.
• Über die CAN Schnittstelle der schwarzen Z21
• Über die R-BUS Schnittstelle an allen Z21 Zentralen und der multiZENTRALE
pro
Schnittstellen und ihre Möglichkeiten
CAN R-BUS
Updatemöglichkeit über Z21 X
RailCom
®
X
Belegtmeldung X X
Kon guration über Z21 per PC oder App X
Anzeige Aufgleisrichtung X
Z21
