7
D

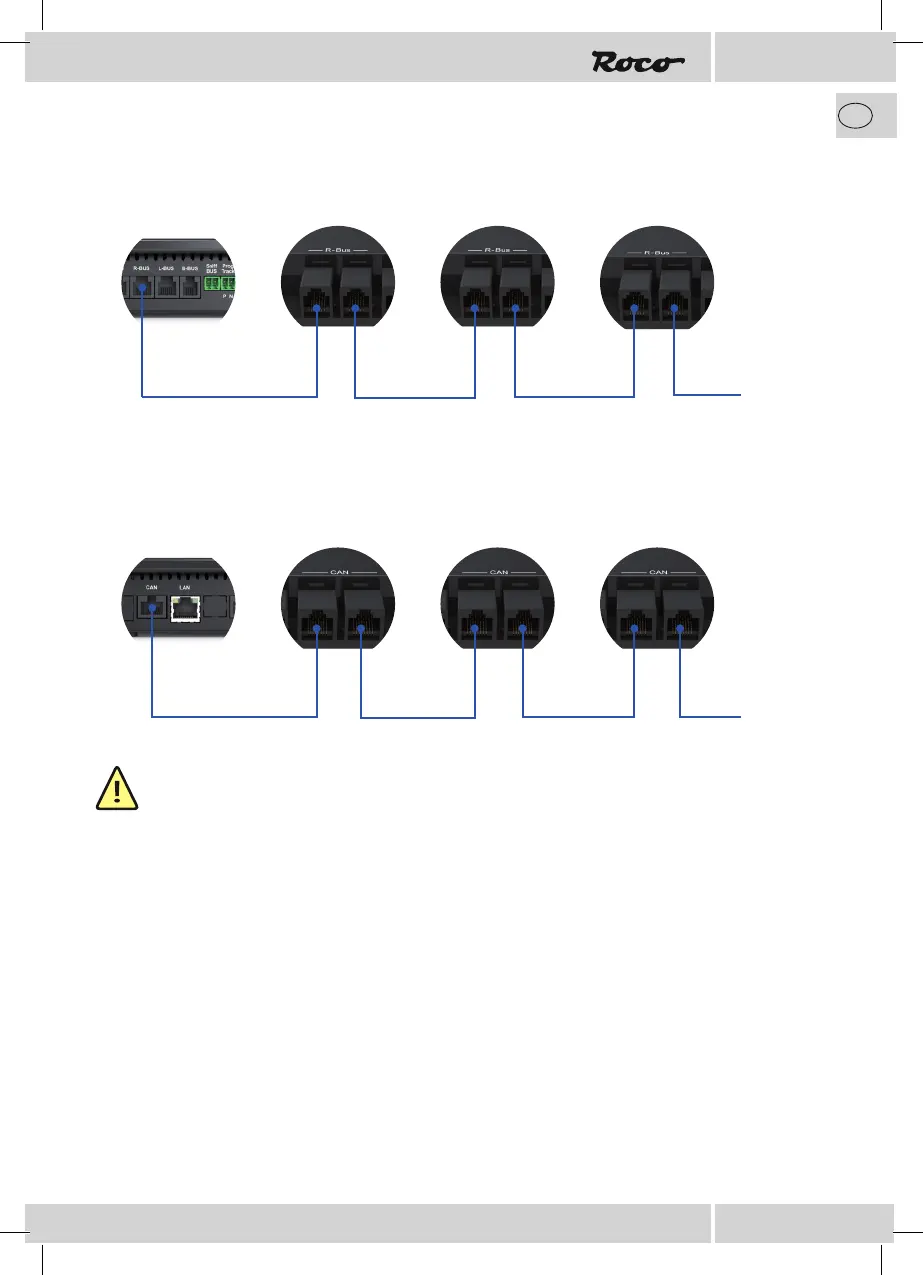

Anschluss über R-BUS
Anschluss über CAN-BUS
Bitte beachten Sie, dass ausschließlich die beigelegten Verbindungskabel verwendet werden dür-
fen, da diese über einen ausreichend großen Querschnitt verfügen, um eine optimale Stromversor-
gung zu garantieren.
Z21 Z21 Detector Z21 Detector Z21 Detector
usw.
Z21 Z21 Detector Z21 Detector Z21 Detector
usw.
Konfi guration
Konfi guration über Taster
Schließen Sie den Z21 Detector an das Bussystem Ihrer Wahl an und versorgen Sie die Gleiseingänge P
und N des Z21 Detectors mit der Gleisspannung der Zentrale.
Die blaue Status-LED blinkt kurz auf, und leuchtet erst dauerhaft, wenn sie am CAN bzw. R-BUS ange-
schlossen wird.
Drücken Sie den Programmiertaster des Z21 Detectors für mind. 1 Sekunde und die weiße Programm-LED
beginnt zu blinken.
Schalten Sie innerhalb der nächsten Minute einen Magnetartikel mit der Adresse Ihrer Wahl.
Der Magnetartikel kann über die Z21 App, oder über ein anderes Eingabegerät, wie z.B. die MULTIMAUS
geschalten werden. Nachdem die weiße Programm-LED zu blinken aufgehört hat, wurde dieselbe Adresse
vom Z21 Detector als eigene Rückmeldemodul-Adresse übernommen.
