Roger Technology B70/1DC - Режим Ожидания; Режим TEST; Установка

28

В «Расширенном режиме» параметры отоб-
ражаются разделенные двумя светящимися
десятичными точками.
 Символ A отображается при номере
параметра менее 10
Примечаниеможно переходить из основного
режима в расширенный и назад сколько угодно
раз.
В п.показаны параметры расширенного
режима.
ВНИМАНИЕпоследовательность параметров в
основном режиме и расширенном различна.
Всегда пользуйтесь этой инструкцией для
определения и изменения параметров.
Режим ожидания
Если в течение 30 минут не будет получена ни
одна команда, блок переходит в режим ожида-
ния. При этом на дисплее отображается
единственный сегмент «Питание» мерцающим
свечением. Переход системы в режим ожида-
ния, автоматически восстанавливает «Основ-
ной» режим отображения параметров. Нахо-
дясь в режиме ожидания блок всегда готов
продолжить работу. Для перевода дисплея в
режим отображения входов необходимо кратко
нажать одну из кнопок «Up», «Down», «+», «-».

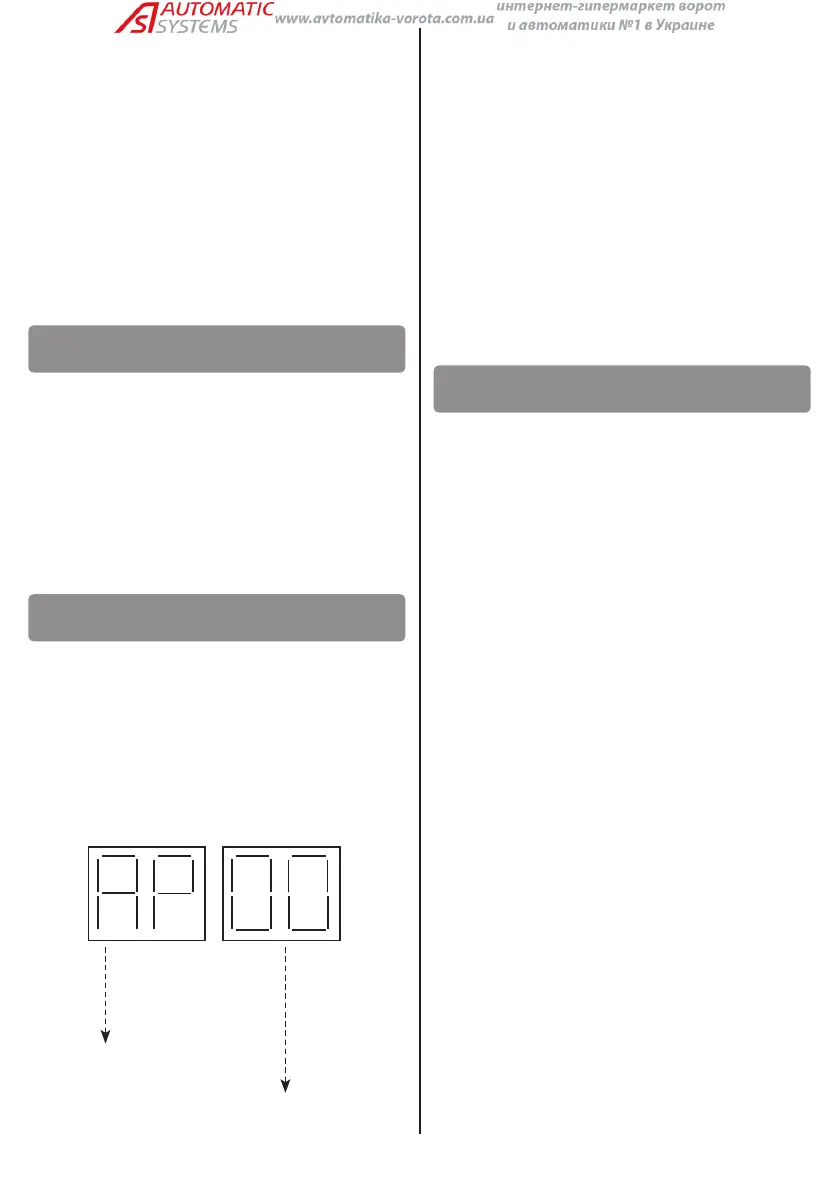

Тестовый режим
Тестовый режим активируется нажатием кнопки
«TEST». Активировать режим возможно только
при неработающем моторе. Если мотор
находится в движении, то первое нажатие на
кнопку «TEST» будет аналогично команде
«Стоп» и только повторное нажатие переводит
систему в тестовый режим.
оба концев.
откр. конц.
закр. конц.
Активные входы
(отображается 5 сек.)
Код сработавшего входа
устройства безопасности
AP
CH
PP
PE
Or
Sb = Разблок.
15 = ST
13 = COS1
12 = COS2
11 = FT1
10 = FT2
FE =
FA =
FC =
высокий
приоритет
низкий
приоритет
Режим «TEST» позволяет визуально контроли-
ровать выполнение команд и состояние
устройств безопасности. Каждый раз, когда на
входы подается команда, блок управления акти-
вирует мигающий свет, а также свет сопровож-
дения (клемма. 8, SC).
Дисплей отображает:
 Символ включенной команды в левой части
на период сек
 Мигающим номер входа неисправной
системы безопасности, если таковая есть в
правой части до устранения неисправности
После 10 секунд бездействия блок переходит в
режим отображения состояния входов. Для
быстрого выхода из тестового режима
достаточно нажать на кнопку «TEST» снова.
6 Установка
Необходимо запрограммировать длину переме-
щения ворот для правильной работы блока
ВНИМАНИЕПеред этим убедиться
 ворота находится в закрытом положении для
программирования эта позиция важна, т.к.
блок определяет требуемое усилие при
каждом маневре - закрытии и открывании
Если будет определено другое положение
ворот, программирование прекратится и
появится код ошибки
AP PL
 Положение привода (слева/справа) должно
быть установлено правильно
 Устройства безопасности неактивны.
Отсутствующие заменены перемычкой или
отключены при настройке параметров.

Невозможно запустить режим программи-
рования, если активна хотя бы одна система
безопасности. При этом дисплей отображает
номер аварийного входа.

Если включен режим «Присутствие
оператора» парам
A7 01
 невозможен
запуск программирования, на экране
отображается
AP PE
.
 Створка не в положении полностью закрыто
ВНИМАНИЕ
 Программирование прерывается (с кодом
AP PE
в следующих случаях
кнопканажата.
одно из устройств безопасностифотоэлемент
