Roger Technology R23 Series User Manual

12
IT
INSTALLAZIONE
1. Il motore con bracci arcola serie R23 può essere installato indif-
ferentemente a destra o a sinistra.
2. Posizionare il motore R23 sulla staa posteriore KT208 [1], e ssarlo con le 4
vi [3] TE M8x110.
3. Inlare l’alberino di sblocco [4] nel foro asolato [5]. Bloccare il sistema di
sblocco con l’apposita vite [6].
4. Con cancello completamente chiuso, assemblare ed installare i bracci snoda
come indicato in gura 2.
5. Muovendo manualmente il cancello vericare che tua la corsa sia regolare
e senza ari.
6. Lubricare gli snodi.
EN
INSTALLATION
1. The R23 motor with arculated arms can be installed on either the
right or le side.
2. Posion the R23 motor on the KT208 rear bracket [1], then x it in place with
the 4 screws [3] TE M8x110.
3. Thread the release sha [4] into the sloed hole [5]. Block the lock release
system using the screw [6].
4. With the gate fully closed, assemble and install the jointed arms as
shown in gure 2.
5. Move the gate manually and check that it moves smoothly through-
out its enre travel without impediment or fricon.
6. Lubricate the pivot points.
DE
MONTAGE
1. Der Motor mit Gelenkarmen Baureihe R23 kann sowohl rechts als
auch links installiert werden.
2. Den Motor R23 am hinteren Bügel KT208 [1] anbringen und mit den 4
Schrauben [3] TE M8x110 befesgen.
3. Die Entriegelungswelle [4] in das Langloch [5] stecken. Das Entriegelungssys-
tem mit der entsprechenden Schraube [6] arreeren.
4. Bei komple geschlossenem Tor die Gelenkarme wie in Abbildung 2 angege-
ben zusammenbauen und installieren.
5. Das Tor von Hand bewegen und prüfen, dass sein Lauf regelmäßig und
reibungslos erfolgt.
6. Die Gelenke schmieren.
FR
INSTALLATION
1. Le moteur à bras arculés série R23 peut être installé indiérem-
ment à droite ou à gauche.
2. Posionner le moteur R23 sur l’étrier arrière KT208 [1], et le xer avec les 4
vis [3] TE M8x110.
3. Enler l’arbre de déverrouillage [4] dans le trou [5]. Bloquer le système de
déverrouillage à l’aide de la vis [6].
4. À portail complètement fermé, assembler et installer les bras arculés
comme indiqué en gure 2.
5. Tout en aconnant manuellement le portail, vérier que toute la course soit
régulière et dépourvue de froements.
6. Lubrier les arculaons.
ES
INSTALACIÓN
1. El motor con brazos arculados de la serie R23 se puede instalar
tanto a la derecha como a la izquierda.
2. Coloque el motor R23 en el soporte trasero KT208 [1] y jelo con los 4 tornil-
los [3] TE M8x110.
3. Introduzca el eje de desbloqueo [4] en el oricio ranurado [5]. Bloquee el
sistema de desbloqueo con el tornillo [6].
4. Con la cancela completamente cerrada, monte e instale los brazos arcula-
dos como se muestra en la Figura 2.
5. Moviendo a mano la cancela, compruebe que toda la carrera sea homogénea
y no presente roces.
6. Lubrique los rodamientos.
PT
INSTALAÇÃO
1. O motor com braços arculados série R23 pode ser instalado tanto
à direita ou à esquerda.
2. Posicione o motor R23 no suporte traseiro KT208 [1], e xe-o com os 4 par-
afusos [3] TE M8x110.
3. Inserir o veio de desbloqueio [4] no furo oco [5]. Trave o sistema de desblo-
queio com o parafuso adequado [6].
4. Com o portão completamente fechado, monte e instale os braços
arculados conforme indicado na gura 2.
5. Movendo manualmente o portão verique se todo o curso é regular
e sem atritos.
6. Lubricar as juntas.
 INSTALLATION DES
 INSTALLATION DE ACTIONNEUR INSTALACIÓN DEL ACTUADOR 
INSTALAÇÃO ACCIONADOR
• En los pilares de mampostería je los soportes con tacos de expansión y
tornillos adecuados.
• Suelde el soporte en los pilares de hierro.
6. Con la cancela completamente cerrada coloque el soporte delantero KT218
(2), respetando las medidas [A] y [B], posiblemente en el centro de la cancela y
en un travesaño sólido. Fije el soporte nivelado de la hoja de la cancela, como
se indica en la gura.
¡ATENCIÓN!: si se uliza una soldadora eléctrica, no suelde los soportes con el
actuador montado. Las corrientes de soldadura podrían causar daños.
PT
CONTROLOS PRELIMINARES
Verique se a estrutura do portão é resistente, se as dobradiças estão
adequadamente lubricadas e se o movimento é uido e regular durante todo
o seu curso sem atritos.
Sempre preveja um batente mecânico de paragem em abertura e fecho bem
xo ao solo, fornecido de um elemento elásco (por exemplo,: borracha) que
amorteça a chegada em bada da pornhola.
FIXAÇÃO DOS SUPORTES

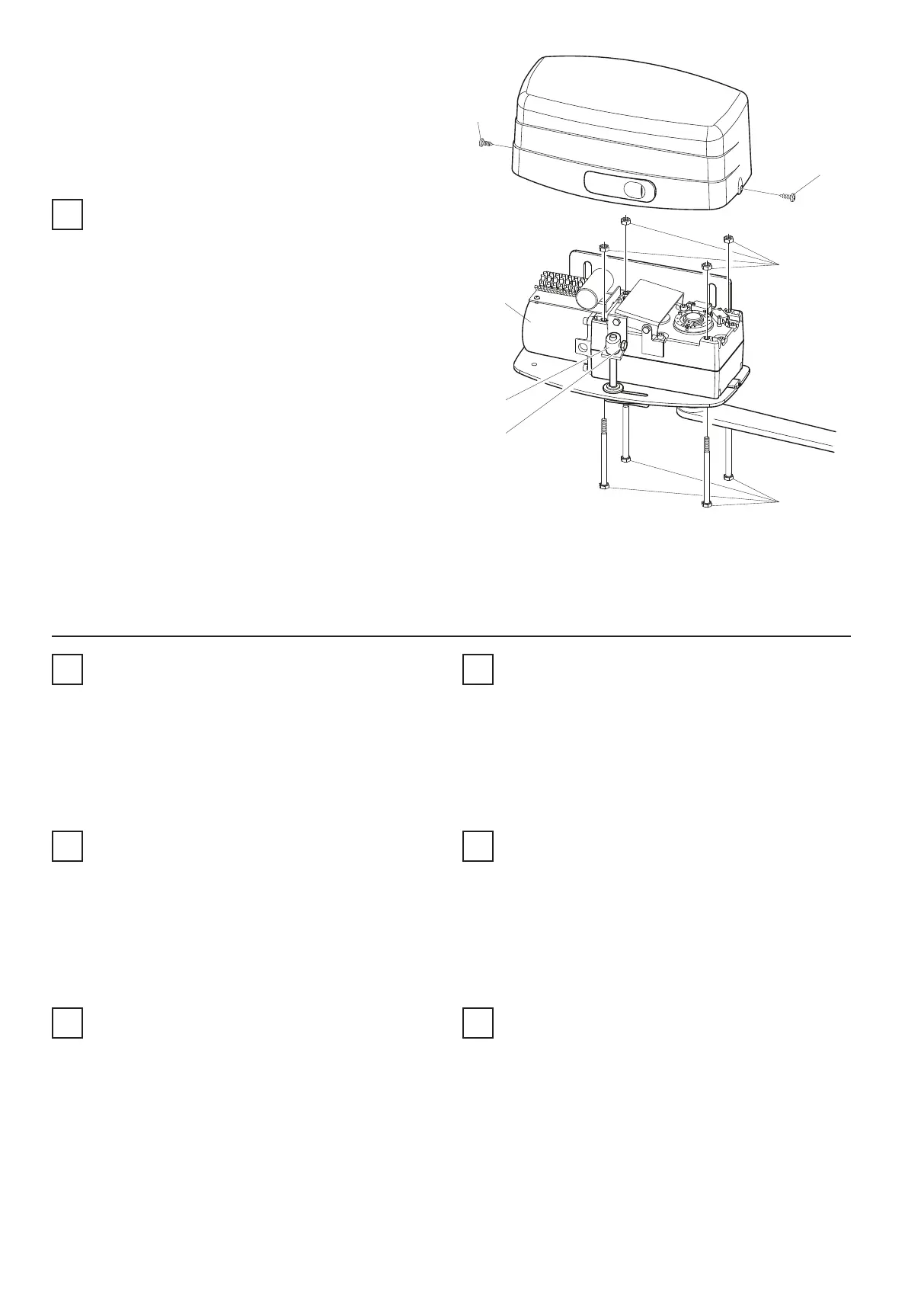

1. Remova a tampa do atuador R23 desenroscando os dois parafusos [C].
2. Desenrosque o parafuso [D] e remova o sistema de desbloqueio [E].
3. Desenrosque os 4 parafusos [F] e remova o motor [G].
4. Em função ao modelo a ser instalado, aos espaços e às dimensões presentes
no local e, dependendo do ângulo de abertura desejado, coloque o suporte
traseiro no pilar e verique as medidas de intalação indicadas na tabela.
5. Fixe o suporte traseiro KT208 (1) em nível conforme as dimensões [A] e [B]
da instalação mostradas nas tabelas.
• Em pilares em alvenaria xe os suportes com cavilhas e parafusos adequados.
• Em pilares de ferro solde o suporte.
6. Com o portão completamente fechado, posicione o suporte dianteiro KT218
(2), de acordo com as medidas [A] e [B], possivelmente no centro do portão
e em correspondência com um sólido transverso. Fixe o suporte em nível à
pornhola do portão, conforme indicado na gura.
ATENÇÃO: se você esver usando um soldador elétrico, não solde os suportes
com o atuador montado. As correntes de soldadura poderiam causar danos.
C
C
D
E
F
F
G
4x TE M8x10
4x M8
