1. Ingresso INPUT
Collegare qui la chitarra elettrica.
2. Interruttore [SELECT]
Consente il passaggio tra i canali CLEAN e LEAD.
È possibile vericare quale canale è selezionato controllando il colore
dell'indicatore. Il verde indica il canale CLEAN mentre il rosso indica il
canale LEAD.
Canale CLEAN
3. Manopola [VOLUME]
Consente di regolare il volume del canale CLEAN.
Canale LEAD
4. Interruttore per la scelta del tipo di suono
Sono disponibili i quattro tipi seguenti.
Tipo Descrizione
OVERDRIVE
Suono di distorsione naturale simile a quello che si ottiene
alzando al massimo il volume di un amplicatore.
DISTORTION
Distorsione più forte di quella che si ottiene selezionando
OVERDRIVE.
METAL
ZONE
Distorsione ancora più forte e intensa di quella che si ottiene
selezionando DISTORTION. Può produrre note sostenute a lungo.
EXTREME
Suono ad alto guadagno che produce bassi profondi e una
distorsione intensa mantenendo una chiara denizione del
suono.
5. Manopola [GAIN]
Consente di regolare il livello di distorsione del canale LEAD.
6. Manopola [VOLUME]
Consente di regolare il volume del canale LEAD.
EQUALIZER
7. Manopola [BASS]
Consente di regolare la quantità del tono della gamma di basse
frequenze.
8. Manopola [MIDDLE]
Consente di regolare la quantità del tono della gamma di medie frequenze.
9. Manopola [TREBLE]
Consente di regolare la quantità del tono della gamma di alte frequenze.
* Se le manopole [BASS], [MIDDLE] e [TREBLE] sono tutte regolate su
0, non viene prodotto alcun suono.
10. Ingresso AUX IN
Consente di collegare un lettore CD, un lettore audio digitale o un
dispositivo di altro tipo e di farlo funzionare insieme alla chitarra.
È possibile collegare un cavo jack mini stereo. Poiché l'uscita
dell'altoparlante e di RECORDING OUT/PHONES è però mono,
è consigliabile utilizzare un cavo appropriato (acquistabile
separatamente) per il dispositivo da collegare.
* Determinare il livello del volume regolando il controllo volume del
dispositivo collegato.
* Quando si utilizzano cavi di collegamento con resistenze, il livello
del volume delle apparecchiature collegate all'ingresso AUX IN
potrebbe risultare basso. In tal caso, utilizzare cavi di collegamento
privi di resistenze.
11. Uscita RECORDING OUT/PHONES
• Quando si utilizza RECORDING OUT
Per il collegamento a questa uscita, utilizzare un cavo jack
mono da 1/4". Il livello del volume di RECORDING OUT
può essere regolato facilmente regolando la manopola
[VOLUME] del canale CLEAN o LEAD come illustrato nella
gura a destra.
• Quando si utilizzano le cue
Collegare le cue a questa uscita.
* Quando si utilizza l'uscita RECORDING OUT/PHONES, non viene
emesso alcun suono dall'altoparlante dell'unità.
12. Interruttore [POWER SQUEEZER]
Se si accende l'interruttore Power Squeezer, la potenza di
uscita dell'amplicatore viene ridotta a 2 watt.
Il suono prodotto mantiene lo stesso tono e lo stesso
bilanciamento a una potenza di uscita di 2 watt per livelli
di volume più adatti per l'utilizzo in casa.
* La funzione Power Squeezer viene inoltre applicata a suoni immessi
dall'ingresso AUX IN.
13. Interruttore [POWER]
Interruttore di accensione e spegnimento.

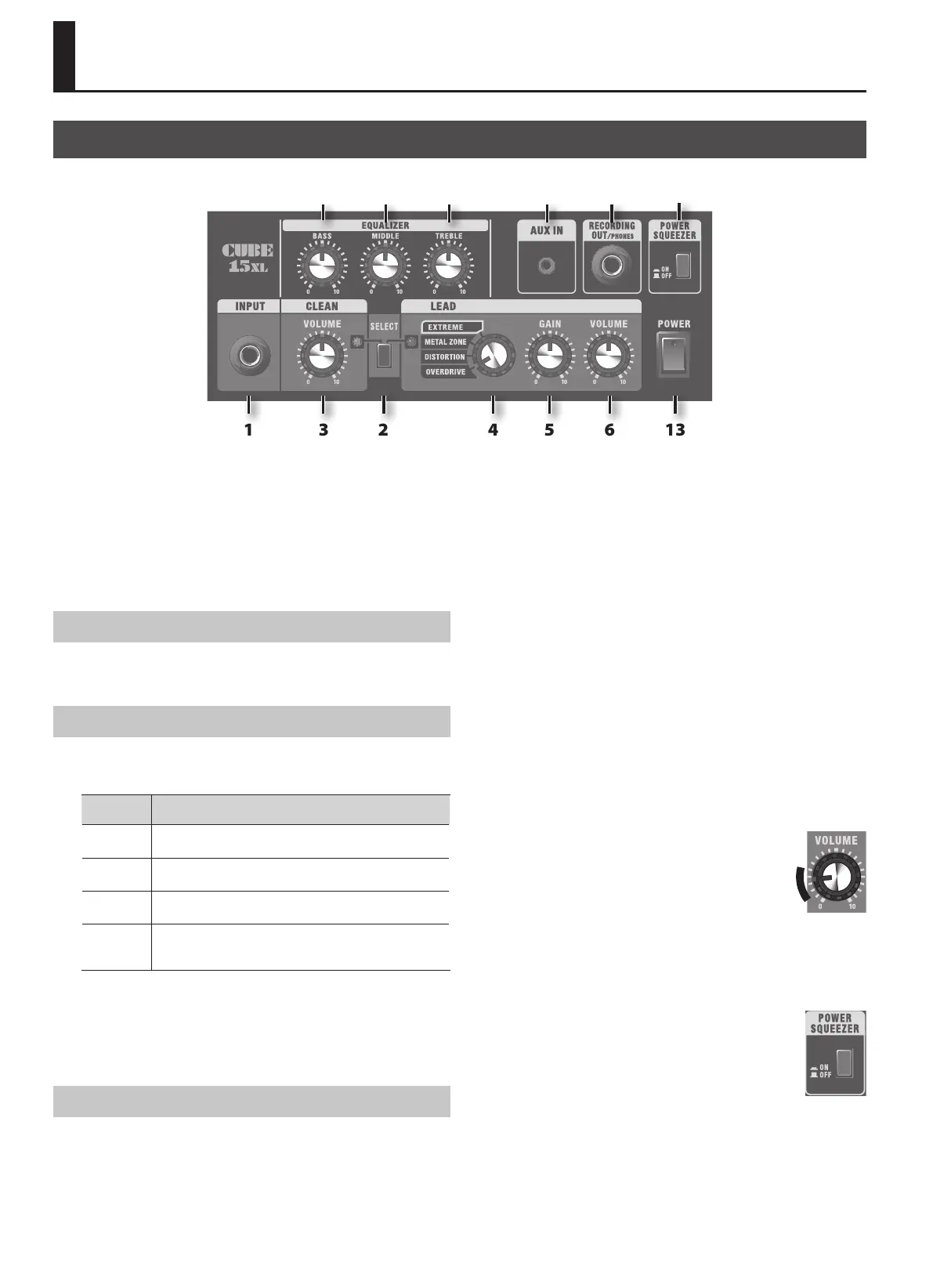

Descrizioni del pannello
Pannello di controllo
1
107 8 9
3
1211
4 5 6
132
