4 Instrukcja obsługi
Aplikacja NetHome Plus dla pomp ciepła Aquami Multi Split
PL
CZĘŚĆ 1. SPECYFIKACJA I INSTALACJA

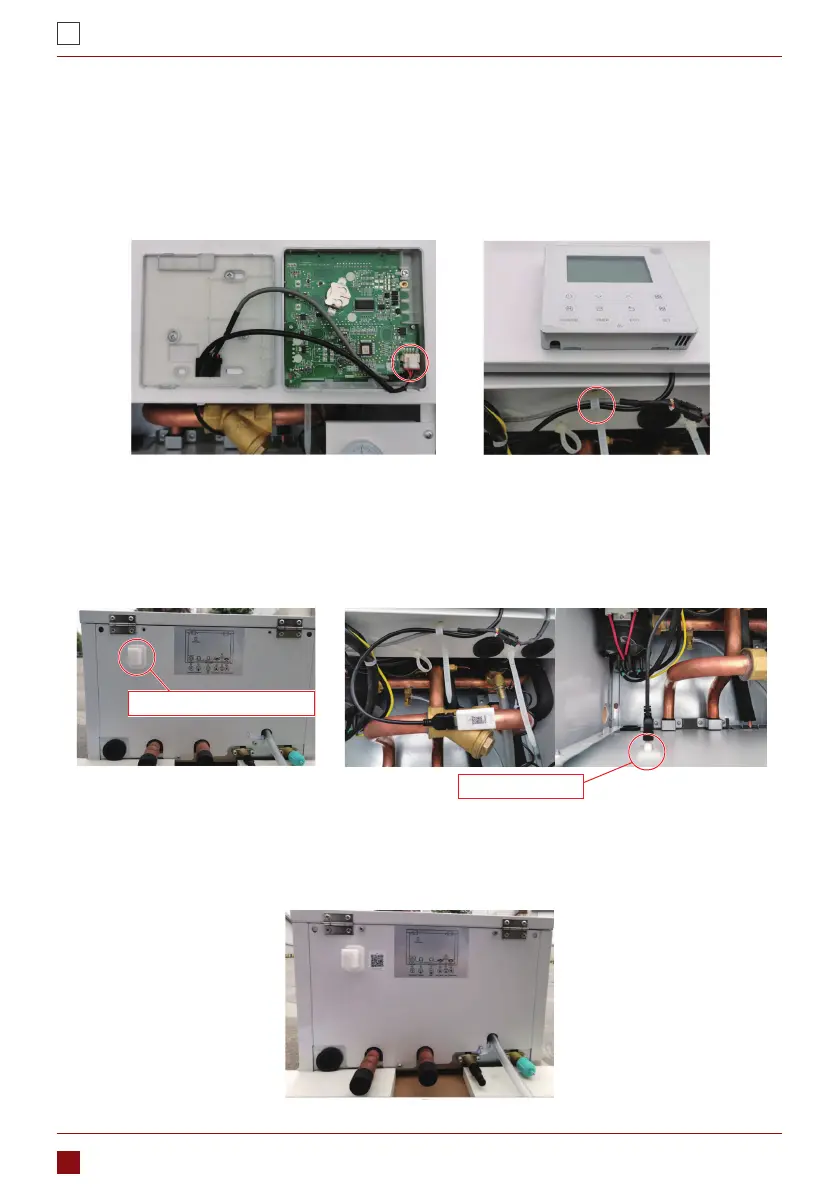

3. Wyjmij kabel łączący modułu bezprzewodowego, włóż go do płytki PCB sterownika przewodowego, a
korpus przewodu wysunie się z otworu w dolnej pokrywie sterownika przewodowego. (Rys. 2.3)
4. Ponownie załóż górną i dolną pokrywę sterownika przewodowego. (Rys. 2.4)
Kabel połączeniowy modułu WiFi jest zamocowany za pomocą opaski zaciskowej na skrzynce sterowania.
5. Zdejmij gumową zaślepkę modułu WiFi z akcesoriów i zainstaluj gumowe elementy na dolnej pokrywie
obudowy. (Rys. 2.5)
6. Połącz kabel USB z modułem WiFi i włóż moduł bezprzewodowy do gumowej uszczelki na dolnej pokrywie
obudowy. (Rys. 2.6)
7. Ponownie włóż płytkę montażową sterownika do urządzenia, zamknij klapkę, a następnie zamocuj ją
śrubami i przyklej na dolną obudowę załączoną do modułu naklejkę z kodem QR. (Rys. 2.7)
Rys. 2.5 Rys. 2.6
Rys. 2.3 Rys. 2.4
Gumowe złącze modułu WiFi
Moduł WiFi
Rys. 2.7
