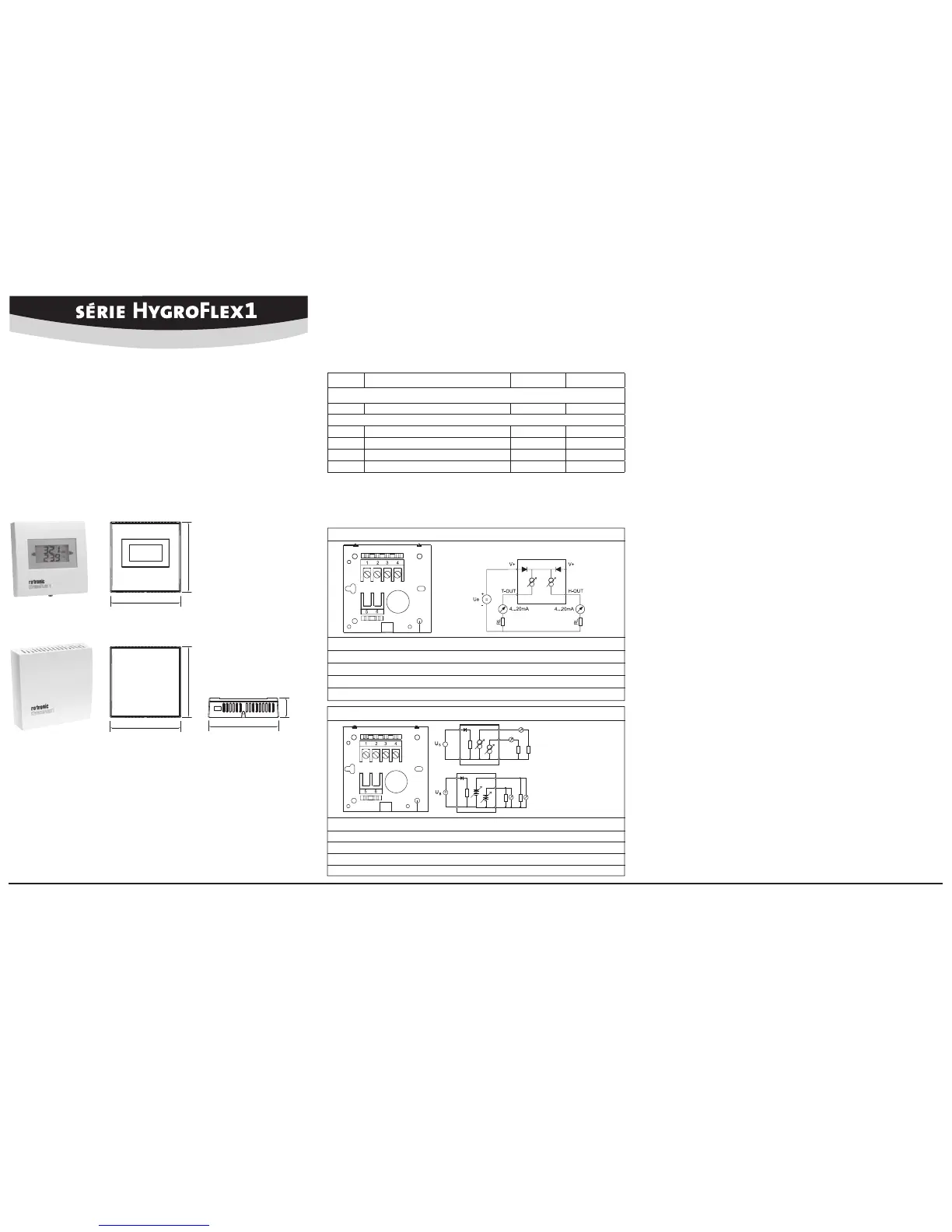

V+
GND
GND
OUT1
OUT2
=
~
V+
GND
GND
OUT1
OUT2
86
86
24
86
86
86
24
86
86
86
24
86
Type S
Transmetteurs numériques pour l’humidité
et la température: Version d’intérieur
MODE D'EMPLOI ABRÉGÉ
A
Type L
Installation mécanique
Attention:
Pour obtenir des valeurs de mesure correctes, il est impératif que le transmetteur
baigne dans l’air de l’environnement à mesurer.
1. Retirer la platine de montage en enlevant les vis.
2. Fixer la platine de montage avec 2 vis à l’endroit désiré.
Affectation des bornes / schémas de raccordement
Le tableau de tension d’alimentation / technologie sert à défi nir le type d’appareil pour
pouvoir utiliser les schémas de raccordement suivants:
2 conducteurs ou 2x2 conducteurs / HF120
Borne Schéma Description
1 V
+ Alimentation en tension +
2 T– OUT Sortie analogique température
3 V+ Alimentation en tension +
4 H– OUT Sortie analogique humidité
Branchement 3 / 4 conducteurs / HF13x
Borne Schéma Description
1 V+ Alimentation en tension +/Phase
2 GND GND / Neutre
3 OUT1 Sortie analogique humidité +
4 OUT2 Sortie analogique température +
Sortie de courant
Sortie de tension
Nous vous félicitons d’avoir choisi le nouveau transmetteur de la série HygroFlex1.
Veuillez lire attentivement ce manuel abrégé avant d’installer l’appareil.
Généralités
Les appareils de la série HygroFlex1 sont des transmetteurs de mesure universels pour la
transmission de valeurs de mesure d’humidité et (ou) de température. Vous trouverez plus
d’informations sur www.rotronic.com
Dimensions / raccordements
A
Installation électrique
Attention:
Des tensions d’alimentation erronées ainsi que des sollicitations trop fortes
des sorties peuvent endommager le transmetteur de mesure.
Tension d’alimentation / technologie
Type Alimentation en tension V+ Charge Sortie
2 conducteurs ou 2x2 conducteurs
HF120 10...28 VDC: 10 V + (0.02 x Charge) Max 500 Ω 4...20 mA
3/4 conducteurs
HF132 15...40 VDC / 12...28 VCA Max 500 Ω 4...20 mA
HF133 15...40 VDC / 12...28 VCA Max 500 Ω 0...1 V
HF134 15...40 VDC / 12...28 VCA Max 500 Ω 0...5 V
HF135 15...40 VDC / 12...28 VCA Max 500 Ω 0...10 V
Programmation
Les réglages de base des appareils sont effectués en usine conformément à votre com-
mande. Les transmetteurs de mesure sont ajustés en usine. De ce fait, une vérifi cation ou
réajustement lors de l’installation n’est pas nécessaire. Les appareils peuvent être mis en
service immédiatement après l’installation. Les réglages suivants peuvent être réalisés à
l’aide des logiciels HSW21 ou HW4 et d’un câble standard mini USB:
• Nouvel échelonnage des sorties
• Ajustage sur 1 point
• Réglages généraux
Procédure
• Raccordement de l’alimentation
• Raccordement du transmetteur de mesure avec le PC par le câble mini USB
• Programmation du transmetteur de mesure avec SW21 ou HW4
• Retrait de la source d’alimentation (le transmetteur de mesure doit être déconnecté de la
source d’alimentation pendant au moins 2 secondes)
Sources d’erreur
Les valeurs mesurées peuvent être faussées par les infl uences suivantes:
Erreur de température
Dues à un temps d’égalisation trop court, à des murs extérieurs froids, radiateurs, rayon-
nements du soleil etc.
Erreur d’humidité
Dues à la vapeur, aux projections d’eau, à de l’eau d’égouttage ou à la condensation
sur l’élément sensible, etc. Cependant, la reproductibilité et la stabilité à long terme
ne sont pas affectées par ces facteurs, même si le capteur a été exposé relativement
longtemps à une forte humidité ou saturation de vapeur d’eau (condensation).
Contamination: due à la poussière dans l’air.
Le choix du fi ltre de capteur dépend du degré de contamination du site de mesure. Le fi ltre
de capteur doit être régulièrement nettoyé ou remplacé.
Étalonnage périodique du capteur / transmetteur de mesure
L’élément sensible de température ainsi que l’électronique correspondante sont très
stables et ne doivent normalement pas être modifi és ou ajustés après leur étalonnage en
usine. La stabilité à long terme des capteurs pour l’humidité Hygromer de ROTRONIC est
typiquement inférieure à 1 %HR par an. Pour une précision maximale, nous recommandons
un étalonnage du capteur tous les six à douze mois. Dans des environnements où l’élément
sensible est soumis à des polluants, un étalonnage plus fréquent peut s’avérer nécessaire.
L’utilisateur peut réaliser l’étalonnage lui-même sur site, dans un laboratoire ou un atelier.
L’électronique ne nécessite normalement pas d’étalonnage et ne peut pas être réparée sur
site. En cas de problème, adressez-vous au secteur de service de la société ROTRONIC SA.
Caractéristiques techniques (opération)
Température -20...50 °C
Humidité 0...100 %HR, sans condensation
Précision %HR (10…90 %HR) <3 % HR
Précision °C (0…50 °C) <0,3 °C
Mise à l’échelle des signaux analogiques de sortie
Humidité 0…100 %HR
Température Selon le code de commande
Sorties Signal de courant ou de tension
Interface de service
