DE | BESCHREIBUNG EN | DESCRIPTION PL | OPIS CZ | POPIS
1 Sicherungsscheibe Lock washer Podkładka blokująca Ochranná podložka
2 Scharnierdeckel Hinged cover Pokrywa na zawiasach Víko na pantech
3 Dichtungsring Sealing ring pierścień uszczelniający Těsnící kroužek
4 Rotierende Scheibe Rotary plate Obrotowa płyta Otočná deska
5 Fass Tank Zbiornik Nádoba
6 Aufnahmedorn Protruding pin Wystająca szpilka Vyčnívající kolík
7 Rohr Tube Rura Potrubí
8 Deckel des Auslaufstutzens Outlet cover Pokrywa wylotowa Kryt výsypky
9 Netzkabel Power cord Kabel zasilający Přívodní kabel
10 Motor Motor Silnik Motor
11 Kondensator Capacitor kondensator Kondenzátor
12 Anlaufkondensator Start capacitor kondensator rozruchowy Spouštěcí
13 Halterung der PCB Platine PCB bracket wspornik płytki PCB kondenzátor
14 PCB Paneel PCB panel Panel PCB Držák PCB desky
15 Relais Relay przekaźnik PCB panel
16 Schlauchklemme Hose clamp zacisk węża relé
17 Abussrohr Discharge pipe rura odpływowa Svorka hadice
18 Verbindungsstück
des Ablaufrohrs
Discharge pipe
connector
złączka rury
odprowadzającej
Vypouštěcí potrubí
19 Untere Siebplatte Bottom plate Płyta dolna Spojka vypouštěcího
potrubí
20 Zusatzhalterung Auxiliary bracket Wspornik pomocniczy Spodní deska
21 Übergangsanschluss Pipe adapter złącze przejściowe Pomocný úchyt
22 Siebschale Strainer miska sitowa Přechodová spojka
23 Restabfallschale Waste bowl misa odpadowa Odpadní nádoba
24 Motor Motor silnik Motot
25 Schraubenschlüssel Flat spanner płaski klucz Plochý klíč
26 Rad mit Riemen Pulley with belt koło z paskiem Kolo s pásem
27 Motoreinstellungstabelle Motor rpm panel tablica regulacji silnika Panel nastavení motoru
28 Riemen Belt pas Pás
29 Radriemen Belt pulley koło pasowe Hnací kolo
30 Lager Bearing łożysko ložisko
31 Schraubenschlüssel Flat spanner płaski klucz Plochý klíč
32 Klemmring Typ C C type snap ring Pierścień zatrzaskowy
typu C
Pojistný kroužek typu C
33 Antriebswelle Output shaft wał wyjściowy Výstupní hřídel
34 Positionierungsstift Positioning pin Sworzeń Polohový kolík
35 Befestigungsplatte
des Motors
Motor xing plate płyta do mocowania silnika Deska pro připojení
motoru

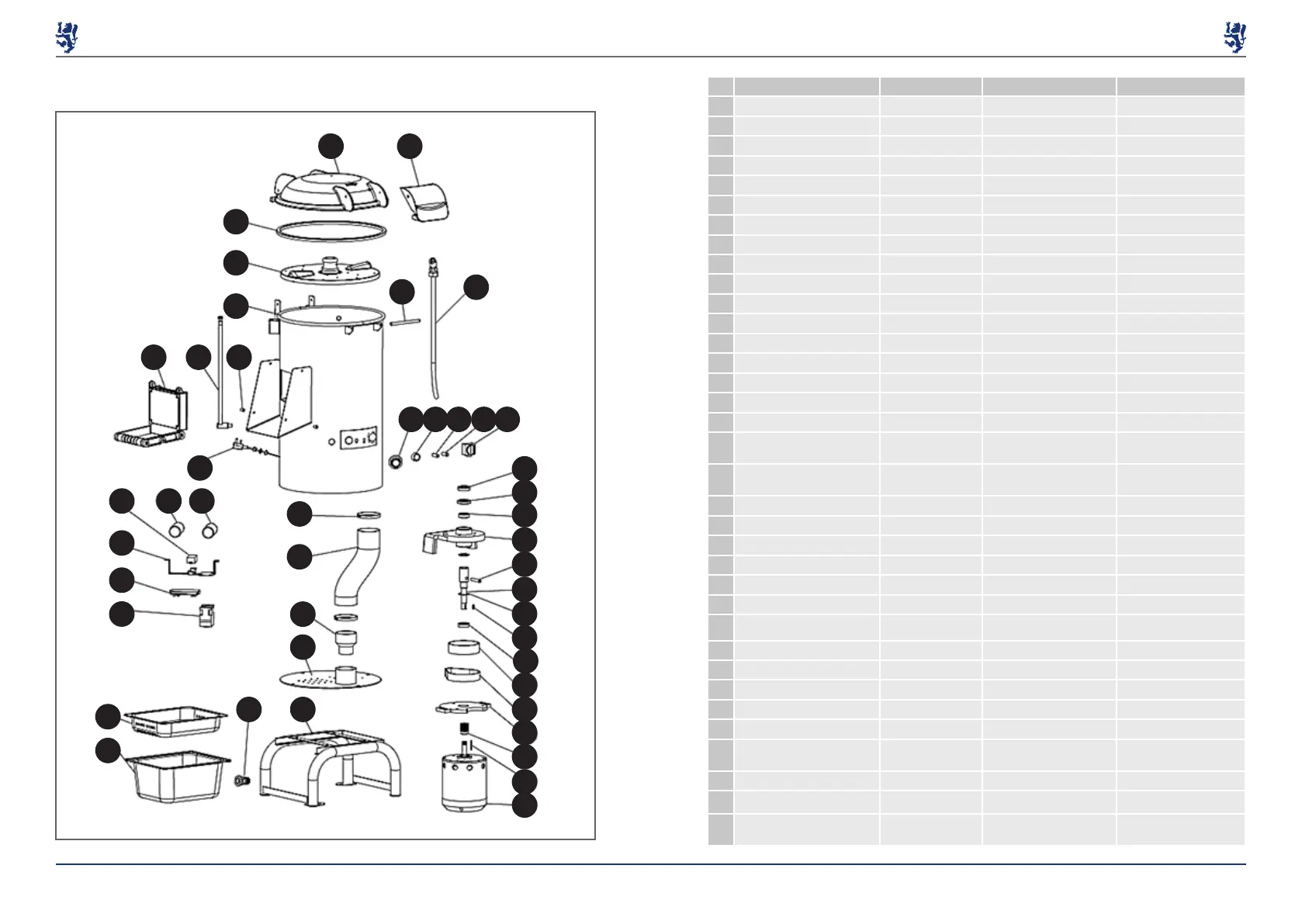

MONTAGEZEICHNUNGEN | ASSEMBLY DRAWINGS | RYSUNKI ZŁOŻENIOWE | VÝKRES SESTAVENÍ
SCHÉMAS DE MONTAGE | DISEGNI PER L’ASSEMBLAGGIO | VISTAS EN DESPIECE
2
43
1
44
3
4
5
8 7 6
38 39 40 41 42
37
36
30
35
34
33
32
31
30
29
28
27
26
25
24
9
12
13
14
15
22
23
21 20
19
18
17
16
1011
3736
Rev. 09.01.2021Rev. 09.01.2021
