Royal 680 - Removing the Counter Box; Fan Pre-Assembly

4/12 cod. 004722623 - 04/2011 KIT VENTILAZIONE
IT GB
Fig. 4
Fig. 4-a
Fig. 4-b
Fig. 4-c
Fig. 4-d
Fig. 4-e
V
3
V1
V2
4
5
Fig. 5
1.4 ESTRAZIONE DEL
CONTROCASSETTO (FIG. 4)
Togliere il cassetto cenere (2).
Togliere il controcassetto (3) svitando le
viti (V).
Togliere la chiusura in lamiera (4)
rimuovendo le viti (V1) e (V2) per accedere
al vano tecnico sottostante.

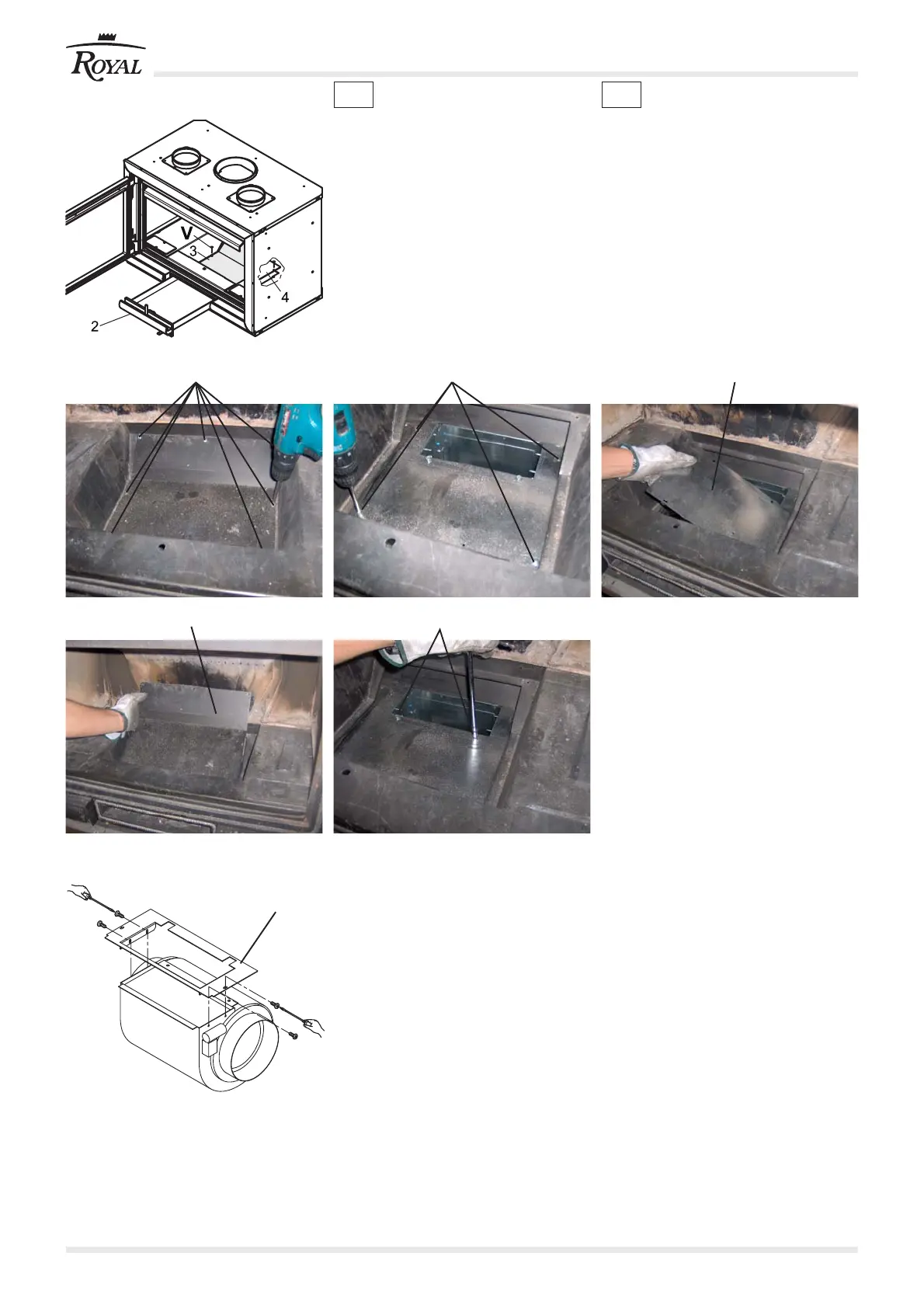

1.4 REMOVING THE COUNTER
BOX (FIG. 4)
Remove the ash box (2).
Remove the counter box (3) by unscrewing
the screws (V).
Remove the closing sheet (4) by
unscrewing the screws (V1) and (V2) to
access the compartment underneath.
1.5 PREMONTAGGIO
VENTILATORE (FIG. 5)
Montare la flangia 5 sul ventilatore (Fig.
5).
1.5 FAN PRE-ASSEMBLY (FIG. 5)
Assemble the flange 5 on the fan (Fig. 5).
