Royal KSE 2000 - Tekniska Data; Symbolernas Betydelser

S
56
2. Tekniska data
Typ KSE 2000
Nominell effekt 2000 W
Såglängd max.: 40 cm
Såghastighet vid nominellt varvtal 22 m/s
Oljetankens volym 85 ml
Vikt utan svärd och kedja 3,7 kg
Kedjebroms 0,1 sek
Skyddsklass II /

Garanterad ljudeffektnivå vid belastning 100 dB(A)110
Ljudtrycksnivå vid belastning 94 dB(A)
Acceleration: bakre handtaget vid belastning 4,4 m/s
2
(uppmätt enl. EN 50144) främre handtaget vid belastning 3,3 m/s
2
1. Manöverdon
1 Främre handtag
2 Främre handskydd
3 Oljetankplugg
4 Oljeutloppskanal
5 Styrbult
6 Kedjespännskruv
7 Sågkedja
8 Styrskena
9 Kedjevändning
10 Bakre handtag
11 Bakre handskydd
12 Kedjehjul
1. Manöverdon
13 Kedjespännbult
14 Kedjespännhål
15 Kåpa
16a Sexkantmutter
16b Fjäderring + bricka
17 Tagganslag
18 Strömbrytare
19 Inkopplingsspärr
20 Kedjeskydd
21 Oljenivåvisning
22 Tvåhanddsäkerhetsbrytare
23 Oljeinställningsskruv

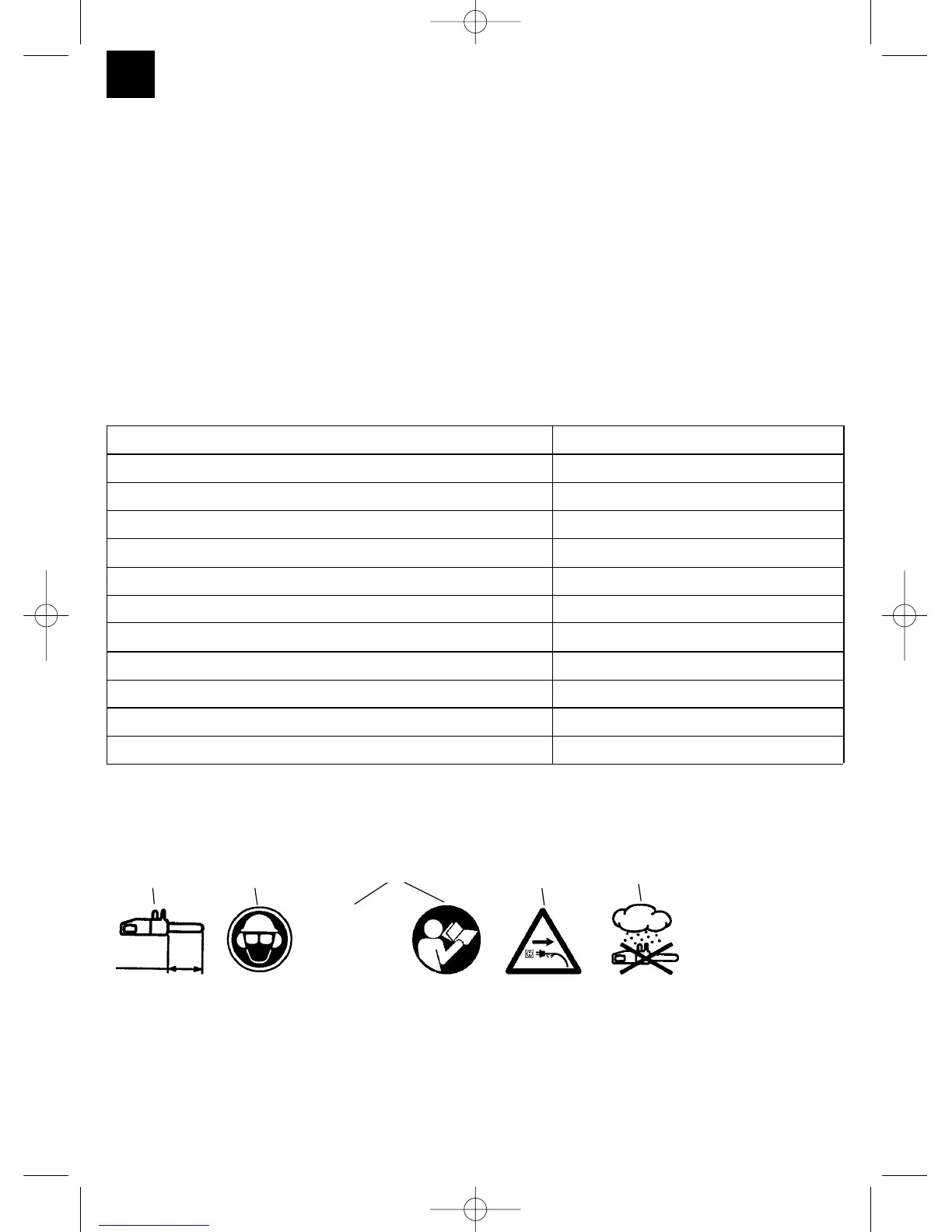

3. Symbolernas betydelser
m
max. 400
1
2
3
4
5
1. Maximal såglängd: max. 400 mm
2. Bär huvud-, ögon- och hörselskydd
3. Obs! Läs igenom bruksanvisningen och följ varnings- och säkerhetsanvisningarna
4. Dra ut stickkontakten om kabeln har skadats!
5. Skydda mot fukt
