Royal KSE 2000 - Elementi DI Comando; Caratteristiche Tecniche; Spiegazione Dei Simboli

I
80
2. Caratteristiche tecniche
Tipo KSE 2000
potenza nominale: 2000 W
lunghezza max. taglio: 40 cm
velocità di taglio con numero giri nominale 22 m/s
capienza serbatoio olio 85 ml
peso senza lama + catena 3,7 kg
freno della catena 0,1 sec
classe di protezione II /

livello garantito di potenza sonora sotto carico 100 dB(A)10
livello di pressione acustica sotto carico 94 dB(A)
accelerazione: impugnatura posteriore sotto carico 4,4 m/s
2
(accertata secondo la norma EN 50144)
impugnatura anteriore sotto carico 3,3 m/s
2
1. Elementi di comando
1 impugnatura anteriore
2 salvamano anteriore
3 tappo del serbatoio dell’olio
4 canale di uscita dell’olio
5 perno di guida
6 vite di tensionamento della catena
7 catena tagliente
8 corsia di guida
9 stella di rinvio
10 impugnatura posteriore
11 salvamano posteriore
12 pignone della catena
1. Elementi di comando
13 perno di tensionamento della catena
14 foro di tensionamento della catena
15 copertura
16a vite a testa esagonale
16b rosetta elastica + spessore
17 arresto ad uncini
18 Interruttore acceso/spento
19 interruttore per evitare l’avviamento accidentale
20 protezione della catena
21 indicatore del livello dell’olio
22 interruttore di sicurezza a due mani
23 vite di regolazione dell’olio

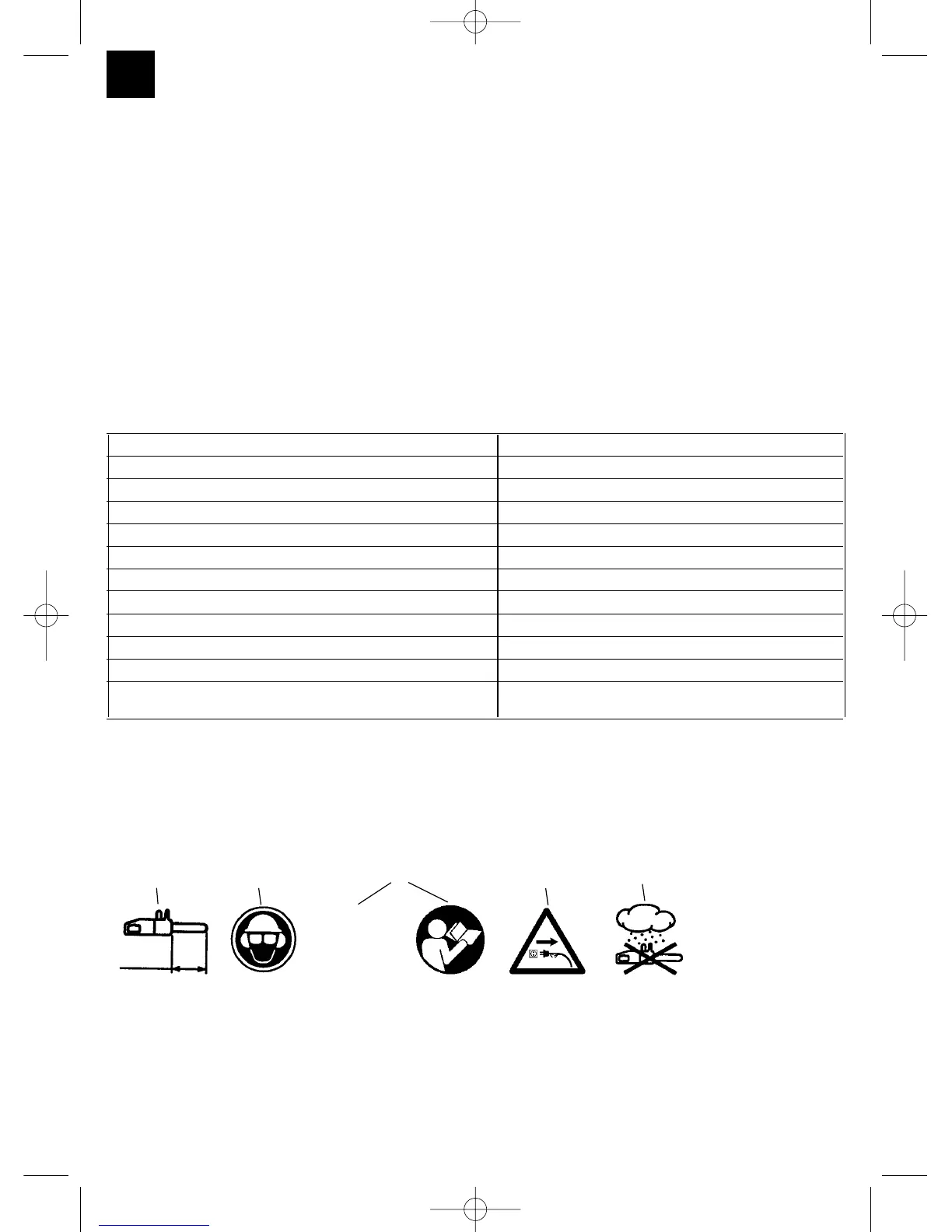

3. Spiegazione dei simboli
m
max. 400
1
2
3
4
5
1. Lunghezza massima di taglio: max. 400 mm
2. Portare gli occhiali protettivi, il casco protettivo e la cuffia antirumore
3. Attenzione! Leggere le istruzioni per l’uso e attenersi alle avvertenze di sicurezza
4. Se il cavo è danneggiato staccarlo dalla presa di corrente!
5. Proteggere l’utensile dall’umidità
