Gehäuse 10220 und Anschlusseinheit 11280
Inbetriebnahme und Anschlussbelegung  Seite 2-3
2.3. Geänderte Belegung und Funktionen
mit Peakmeter 11528G ab Ser.-Nr. 1500
Beim Einsatz eines Peakmeters 11528G (ab Serien-Nr. 1500) in ein Ge-
häuse mit Netzteil 10220 oder in eine Anschlusseinheit mit Netzteil 11280
ergeben sich geänderte Belegungen an deren Sub-D-Remote-Buchsen und
geänderte Schalterfunktionen.
2.3.1. Sub-D-Remote-Buchse
Über die 15-pol. Sub-D-Remote-Buchse können externe Schalter/Taster
zur Funktionsumschaltung angeschlossen werden. Desweiteren ist über
diese Buchse eine Spannungsversorgung mit 24 V DC möglich.

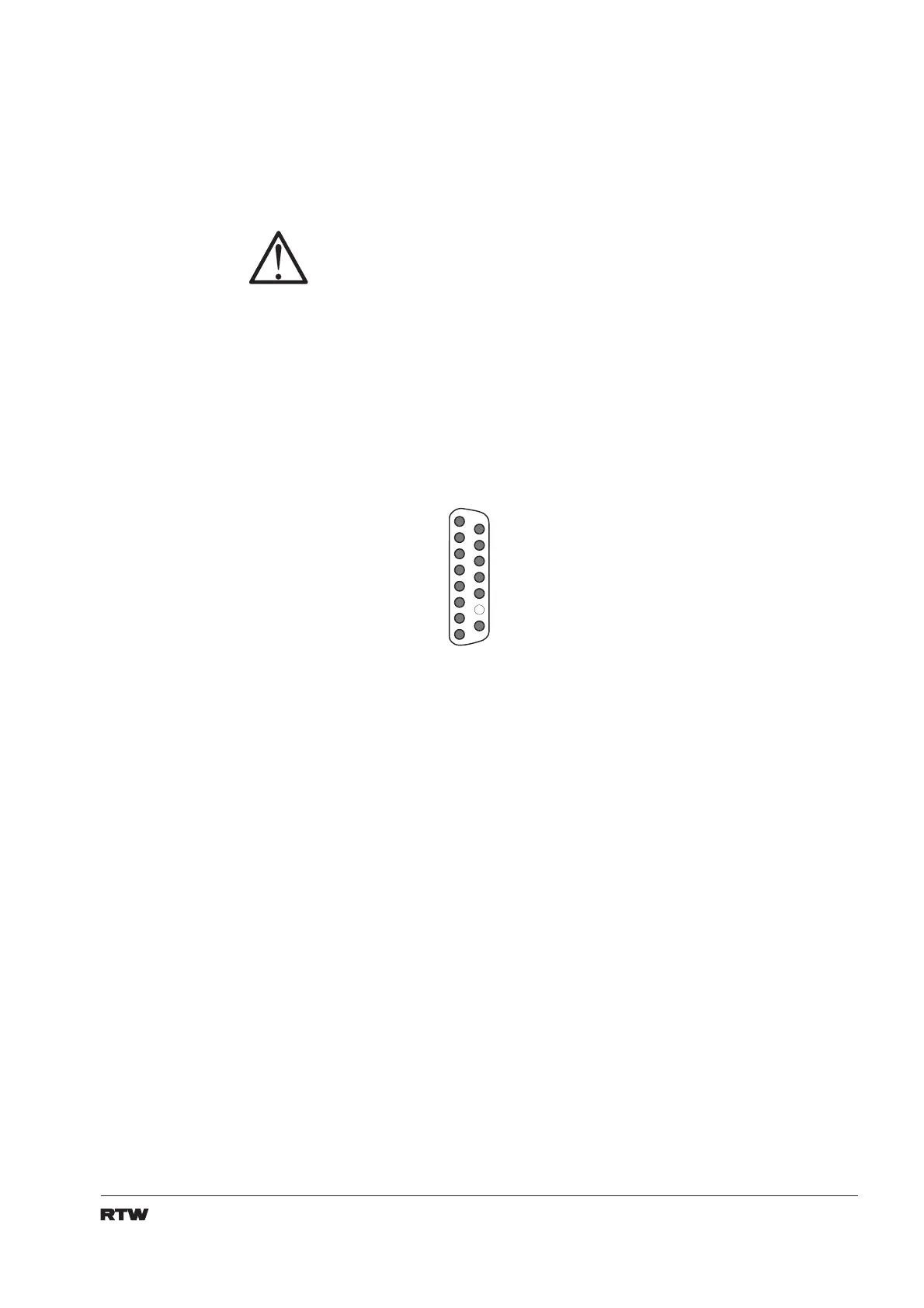

Das folgende Bild zeigt die Belegung:
Die hier beschriebenen Schalteingänge haben nur dann diese Funktionen,
wenn der Aussteuerungsmesser 11528G ab Serien-Nr. 1500 eingesetzt ist.
Zur Aktivierung sind die Schalteingänge mit Pin 8 zu verbinden (active
low). Die Schalteingänge liegen z. T. parallel/gleichberechtigt zu den
gehäuseeigenen Schaltern. Schalter der jeweils nicht genutzten
Steuerungsart müssen in OFF-Stellung gebracht sein, damit Fehlfunktio-
nen vermieden werden.
Pin 9
Pin 10
Pin 11
Pin 12
Pin 13
Pin 14
Pin 15
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
externe Zuführung: 0 V DC
externe Zuführung: +24 V DC
ext. Funktionswahl: Memory
ext. Funktionswahl: Memory Reset
ext. Funktionswahl: Gain
ext. Funktionswahl: Modus nur 10 ms ein
ext. Funktionswahl: Headroom hell aus
gemeinsames Schaltpotenzial
externe Zuführung:
0 V DC
externe Zuführung: +24 V DC
Ausgang: Mute
Ausgang: OVR
externe Funktionswahl: PH aus
im "Spot"-Modus
externe Funktionswahl: Fast
