Gehäuse 10220 und Anschlusseinheit 11280 Einführung  Seite 1-1
1.1. Beschreibung
Das RTW Tischgehäuse 10220 und die RTW Anschlusseinheit 11280 wur-
den speziell für die Aufnahme von digitalen Einbauinstrumenten mit 64-pol.
Anschlussleisten DIN 41612A/C und einer Frontplattenbreite von 190 mm
konzipiert. Auf der Gehäuserückwand befinden sich die Steckverbinder der
Ein- und Ausgänge, zur Fernsteuerung und zur Stromversorgung. RTW
Tischgehäuse 10220 und RTW Anschlusseinheit 11280 sind wegen des
identischen Aufbaus ihrer Netzteile und ihrer Anschlüsse in diesem Manual
zusammengefasst.
 Tischgehäuse mit Netzteil und Aufstellbügel
RTW 10220
 Anschlusseinheit mit Netzteil zur Montage an 19/1HE-Blenden
(als weiteres Zubehör erhältlich, siehe Kapitel 9.3. und Anhang A)
RTW 11280
1. Einführung

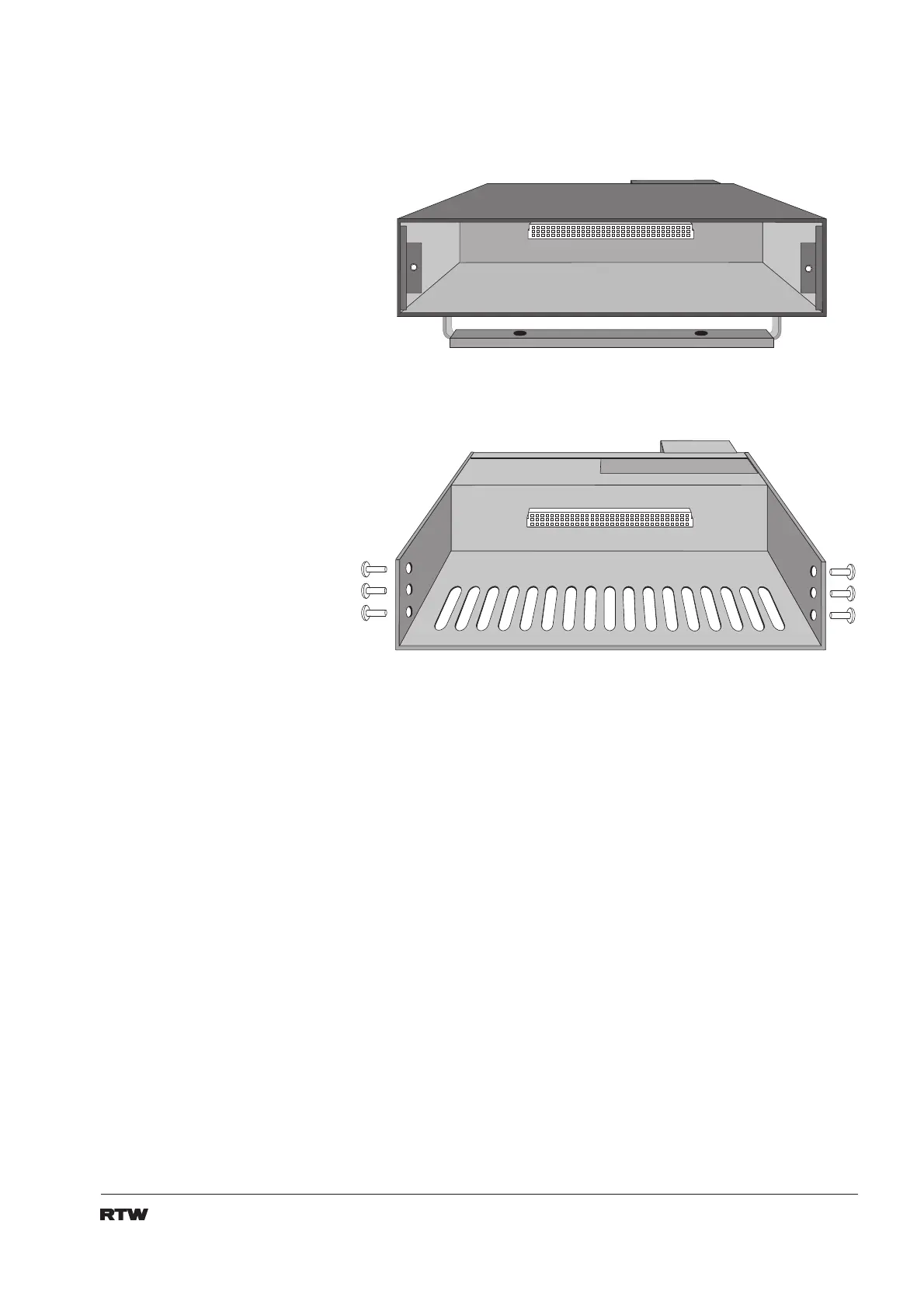

Bild 1-1: Tischgehäuse 10220 mit Netzteil und Aufstellbügel
Bild 1-2: Anschlusseinheit 11280 mit Netzteil zur Montage an 19/1HE-Blenden
