Gehäuse 10220 und Anschlusseinheit 11280
Inbetriebnahme und Anschlussbelegung  Seite 2-1
2. Inbetriebnahme und An-
schlussbelegung
Das RTW-Tischgehäuse 10220 und die RTW-Anschlusseinheit 11280 (in
Verbindung mit den RTW 19/1HE-Blenden 12961, 12993 und 12994) die-
nen zur Stromversorgung von digitalen RTW Aussteuerungs- und Korre-
lationsgradmessern (40 x 190 mm), die mit einer 64-pol. Anschlussleiste
nach DIN 41612A/C ausgestattet sind. Der Betrieb der genannten Geräte
ist sowohl aus dem 220 - 240 V-Netz (umschaltbar auf 110 - 120 V) mög-
lich als auch mit 24 V DC.
2.1. Inbetriebnahme

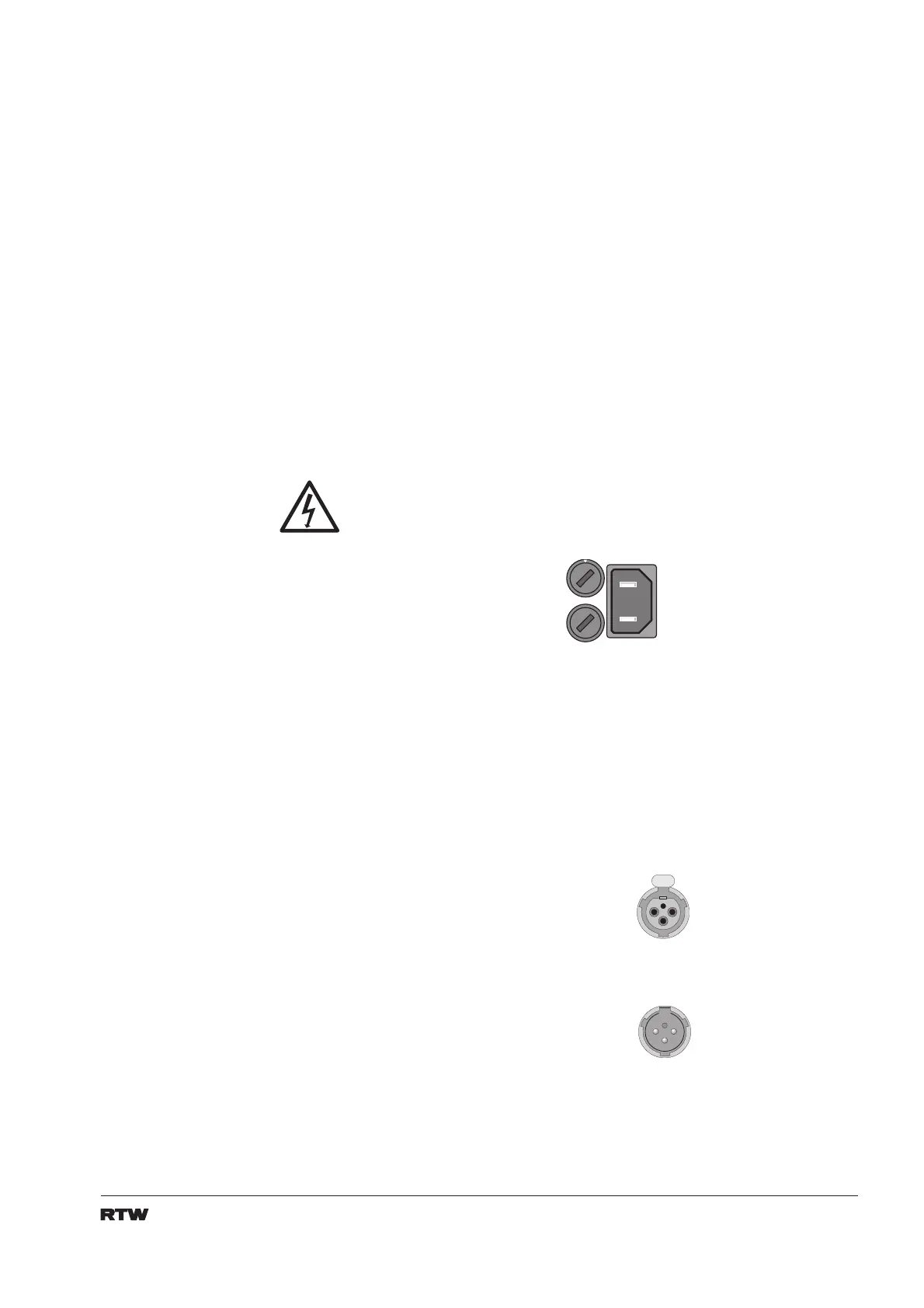

Die Netzverbindung wird über das mitgelieferte Anschlusskabel hergestellt.
Achten Sie darauf, dass der Spannungswähler auf den für Ihr Stromnetz
gültigen Wert eingestellt ist!
2.2. Anschlussbelegung
2.2.1. XLR- Anschlüsse
Zwei XLR-Steckverbinder sind für den Anschluss des AES/EBU-Digital-
Signals eingebaut.
Eingang (XLR-f):
Pin 1 - Schirm
Pin 2 - heiß
Pin 3 - kalt
Ausgang (XLR-m):
Pin 1 - Schirm
Pin 2 - heiß
Pin 3 - kalt
1
2
3
_

_
  
21
3
