PortaMonitor Kalibrierung und Service Seite 4-7
1 .
2 .
16. Positionieren sie die Hauptplatine so, dass sie mit den beiden oberen
Schrauben fixiert werden kann. Achten sie darauf, die Datenkabel nicht zu
beschädigen. Setzen sie die beiden oberen Schrauben auf der Hauptplatine
wieder ein. Befestigen sie das Anschlusspanel von unten mit drei Schrau-
ben. (Bild 4-12)

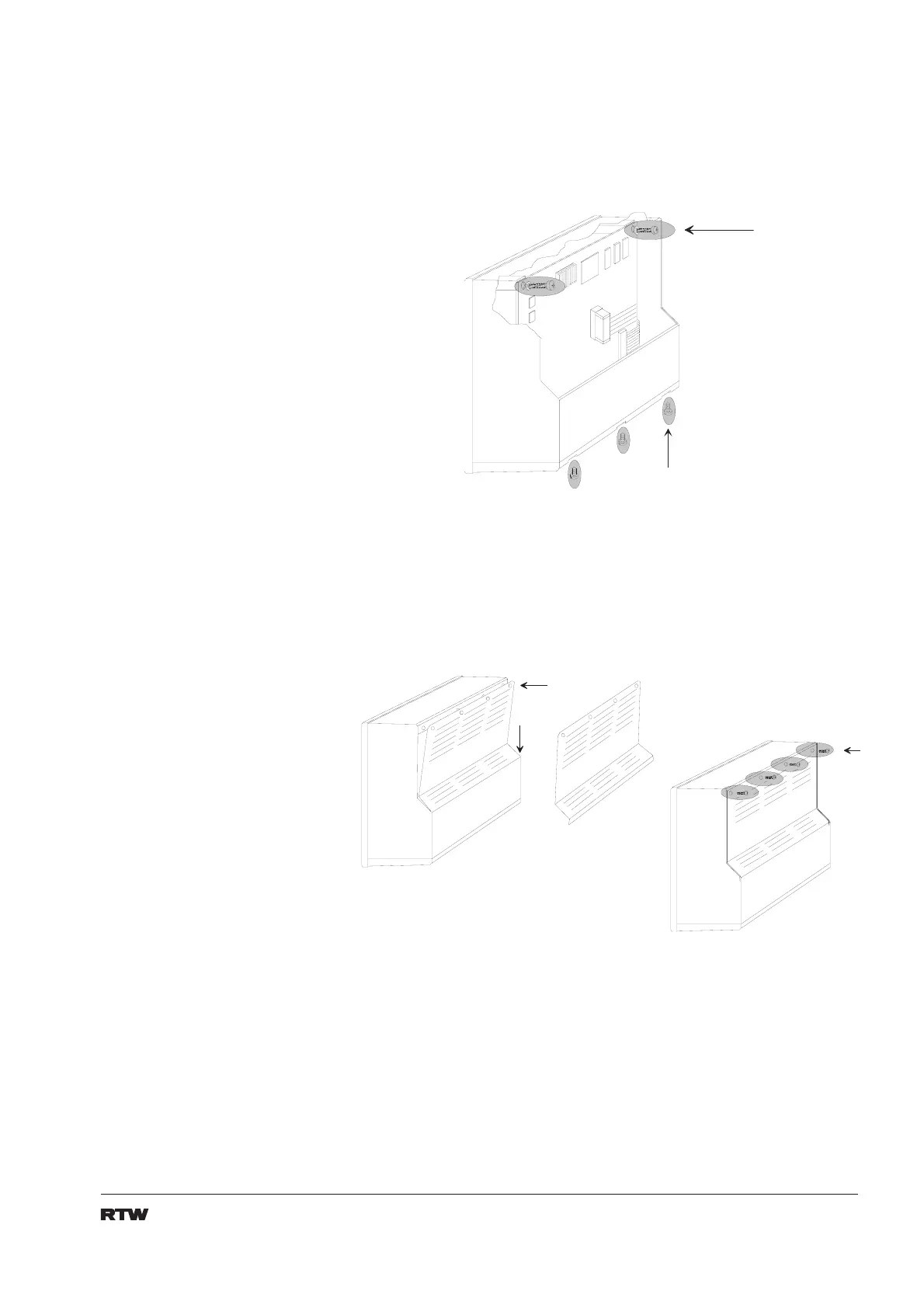

Bild 4-12: Befestigen der Hauptplatine
17. Kontrollieren sie erneut die Steckverbindungen und die Kabel-
führungen.
18. Montieren sie das hintere Abdeckblech mit vier Schrauben. Der
Standfuss kann nun ebenfalls wieder angesetzt werden. (Bild 4-13)
2 S c h r a u b e n
2 s c r e w s
3 S c h r a u b e n
3 s c r e w s
Bild 4-13: Befestigen der Abdeckplatte
19. Schliessen sie den PortaMonitor an Versorgungsspannung und Signal-
quellen an und führen sie einen Funktionstest durch.
