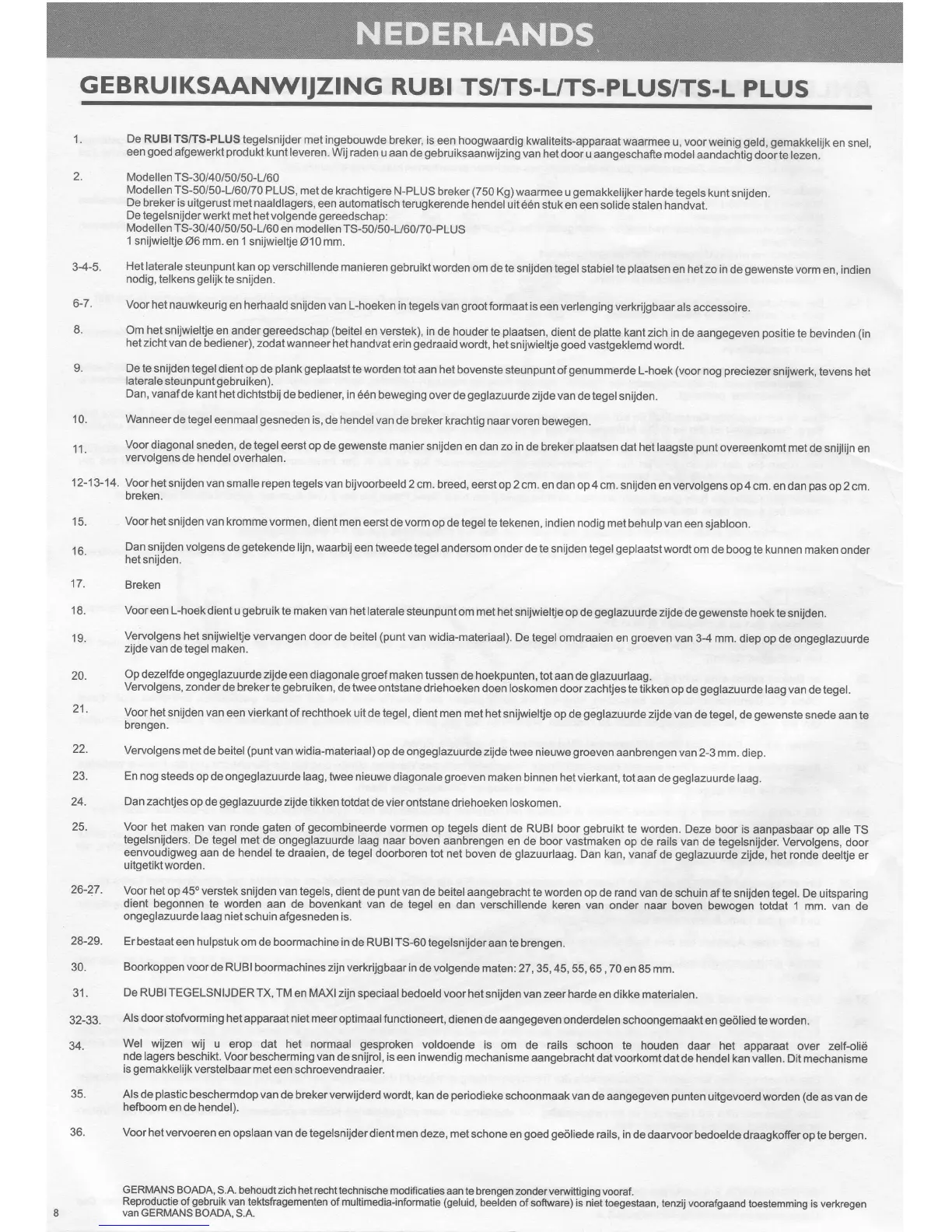

GEBRUIKSAANW|TZ|NG
RUB|
rS/TS-UTS-PLUS/TS-L
PLUS
1. De RUBI TS/TS-PLUS
tegelsnijder met ingebouwde
breker, is een
hoogwaardig
kwaliteits-apparaat
waarmee
u, voorweinig
geld,
gemakkeluk
en snel,
een
goed
afgewerkt
produkt
kunt leveren.
Wij raden
u aan de
gebruiksaanwUzing
van het
door u aangeschafte
model
aandacitig
doo-rte lezen.
2.
Modellen TS-30/40/50/50-U60
Modellen TS-50/50-L/60/70
PLUS,
met
de
krachtigere
N-PLUS
breker
(750
Kg)waarmee
u
gemakkelijker
harde
tegels kunt
snijden.
De breker is
uitgerust met naaldlagers,
een automatisch terugkerende
hendel uit
66n stuk en een
solid-e stalen handvat
De tegelsnUder
werkt met het
volgende
gereedgchap:
Modellen
TS-30/40/50/50-L/60
en modellen
TS-50/50-U60|/0-PLUS
1
snijwieltje 06 mm.
en 1 snijwieltje
010 mm.
3-4-5.
Het
laterale
steunpunt kan
op
verschillende
manieren
gebruiktworden
om de te snijden
tegel stabiel te
plaatsen
en
hetzo
in de
gewenste
vorm
en, indien
nodig, telkens
gelijk
te
snijden.
6-7
.
Voor
het nauwkeurig
en herhaald
snijden van L-hoeken
in tegels van
groot
formaat
is een verlenging
verkrUgbaar
als
accessoire.
8'
Om het
snijwieltje en ander
gereedschap
(beitel
en verstek), in
de houder
te
plaatsen,
dient de
platte
kant
zich in
de aangegeven
positie
te bevinden
(in
hetzichtvan
de bediener), zodatwanneerhet
handvaterin
gedraaid
wordt,
hetsnijwieltje
goed
vastgeklemd
wordt.
9. De te
snijden tegel dient
op de
plank geplaatst
te worden
tot aan het
bovenste steunpunt
of
genummerde
L-hoek
(voor
nog
preciezer
snijwerk,
tevens het
laterale
steunpunt
gebruiken).
Dan, vanafde kant het
dichtstbij
de bediener, in 66n
beweging
over de
geglazuurde
zijde van
de tegel snijden.
't
0.
Wanneerde
tegel eenmaal
gesneden
is, de hendel van
de breker
krachtig naarvoren
bewegen.
,11
.
Voor
diagonal
sneden, de tegel
eerst op de
gewenste
manier
snijden
en dan zo in
de breker
plaatsen
dat het laagste
punt
overeenkomt
met
de snijlijn en
vervolgens
de hendel
overhalen.
12'13'14.
Voor hetsnuden van
smalle repen
tegels van bijvoorbeeld
2 cm.
breed, eerst
op 2 cm. en dan
op
4
cm. snijden
en vervolgens
op 4 cm. en dan
pas
op 2 cm.
breken.
Voorhetsnijden
van
kromme vormen,
dient men eerstdevorm
op de
tegeltetekenen, indien
nodig met
behulp van een
sjabloon.
Dan snUden volgensde
getekende
lijn, waarbij
een
tweedetegel
andersom onderde
te snijden
tegel
geplaatstwordtom
de boog
te kunnen maken
onder
het snijden.
Breken
Vooreen
L-hoekdient
u
gebruikte
maken van hetlaterale
steunpuntom met hetsnijwieltjeopdegeglazuurdezijdede
gewenste
hoekte snijden.
Vervolgens
het snijwieltje vervangen
door de beitel
(punt
van widia-materiaal).
De
tegel omdraaien
en
groeven
van
3-4 mm. diep
op
de
ongeglazuurde
zijde van de tegel
maken.
Op dezelfde ongeglazuurde
zijde een
diagonale
groefmaken
tussen
de
hoekpunten,
tot
aan de
glazuurlaag.
Vervolgens, zonderde
brekerte
gebruiken,
de twee
ontstane driehoeken
doen loskomen
doorzachtjes
te tikken op de
geglazuurde
laag van
detegel.
Voor het
snijden van een vierkant
of rechthoek uit de
tegel, dient men
met het snijwieltje
op de
geglazuurde
zijde van
de tegel, de
gewenste
snede aan te
brengen.
Vervolgens
metde
beitel(puntvanwidia-materiaal)op
de ongeglazuurdezijdetwee
nieuwe
groeven
aanbrengen van 2-3
mm. diep.
En nog steeds
op de ongeglazuurde laag,
twee nieuwe
diagonale
groeven
maken
binnen hetvierkant,
tot aan
de
geglazuurde
laag.
Dan zachtjes
op de
geglazuurde
zijde
tikken totdat
de
vierontstane
driehoeken loskomen.
Voor het
maken van ronde
gaten
of
gecombineerde
vormen op
tegels dient
de
RUBI
boor
gebruiK
te worden. Deze
boor is aanpasbaar
op alle TS
tegelsnijders. De tegel met
de ongeglazuurde laag
naar boven
aanbrengen
en de boor vastmaken
op de rails van
de tegelsnijder. Vervolgens,
door
eenvoudigweg
aan de hendel te
draaien, de tegel doorboren
tot net
boven de
glazuurlaag.
Dan
kan, vanaf
de
geglazuurde
zijde,
het ronde
deeltje er
uitgetiktworden.
26'27 .
Voor
het op 45o verstek
snijden van tegels,
dient de
punt
van
de beitel aangebracht
te worden
op de rand van
de schuin af te snijden
tegel. De uitsparing
dient begonnen te worden
aan de bovenkant van
de tegel
en dan verschillende
keren van
onder naar boven
bewogen totdat I
mm. van de
ongeglazuurde
laag niet
schuin afgesneden is.
28-29.
Er bestaateen hulpstuk
om de boormachine
in de RUBIT5-60
tegelsnijderaan
te
brengen.
30.
Boorkoppen voorde
RUBI boormachines
zijn verkrijgbaar
in de volgende
maten: 27,
35,
45,
55,65
,
70 en
85
mm.
31.
De
RUBITEGELSNIJDERTX,
TM en MAXI zijn
speciaal bedoeld voor
het
snijden van zeer harde
en dikke materialen.
32-33.
Als doorstofuorming
het apparaat niet meeroptimaalfunctioneert,
dienen de aangegeven
onderdelen
schoongemaakten
geolied
teworden.
34.
Wel wUzen
wij u
erop dat het normaal
gesproken
voldoende
is om
de rails
schoon te houden
daar
het
apparaat
over zelf-olie
nde lagers
beschikt. Voorbescherming
van
de snijrol, is een inwendig
mechanisme
aangebrachtdatvoorkomtdatde
hendel
kan v'allen. Dit
mechanisme
is
gemakkelijk
verstelbaar
met een schroevendraaier.
35. Alsdeplasticbeschermdopvandebrekerverwuderdwordt,
kan
de
periodiekeschoonmaakvan
deaangegeven
punten
uitgevoerdworden
(deasvande
hefboom
en
de
hendel).
36.
Voor het vervoeren
en opslaan van
de tegelsnijderdient
men deze, met
schone en
goed ge6liede
rails, in
de daarvoor bedoelde
draagkofferop te
bergen.
GERMANS BOADA,
S.A. behoudtzich hetrechttechnische
modificaties
aan te brengen
zonderverwittiging
vooraf.
Reproductie
of
gebruik
van tektsfragementen
of multimedia-informatie (geluid,
beelden of softnvare) is
niet toegestaan,
tenzij voorafgaand
toestemming is verkregen
van GERMANS
BOADA,
S.A.
