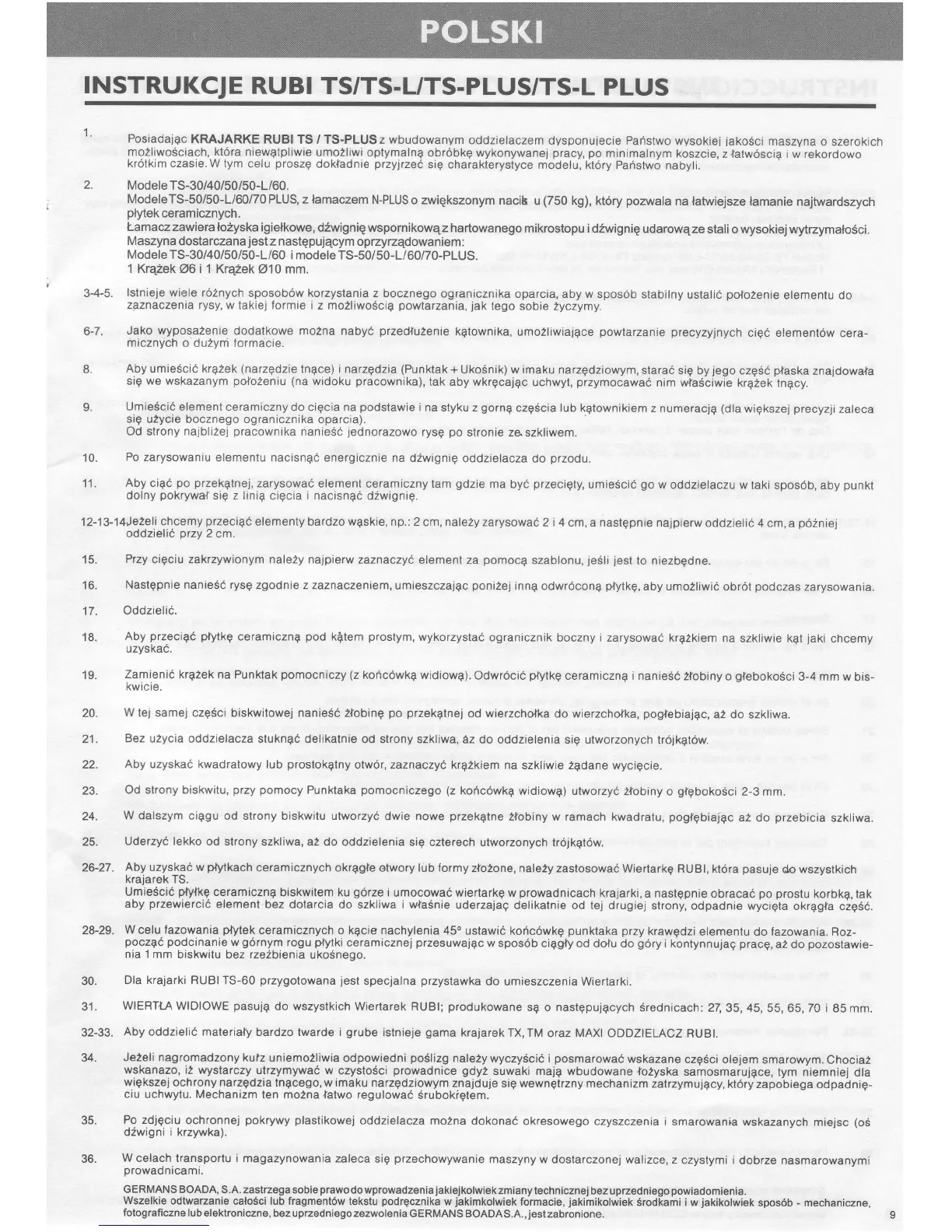

TNSTRUKCTE
RUBI TS/TS-L/TS-PLUS/TS-L
PLUS
''
Posiadajac
KRAJARKE RUBI TS
/ TS-PLUSz wbudowanvm
oddzielaczem
dysponuiecie Pafistwo
wysokiei
iakosci
maszyna
o szerokich
mo2liwo6ciach,
kt6ra niewAtpliwie
umo2liwi
optymalnq
obrobkg wykonywanej
pracy, po
minimalnym
koszcie,
z tatwosci4 i w rekordowo
krotkim czasie.W tym
celu
proszg
doktadnie
przyjrzec
sie
charakterysiyce modelu, kt6ry
Paristwo
nabyli.
2.
ModeleTS-30/40/50/50-L/60.
ModeleTS-50/50-L/60/T0PLUS,zlamaczem
N-PLUSozwiqkszonym
nacik
u(750 kg), kt6ry
pozwala
nalatwiejszelamanie
najtwardszych
plytek
ceramicznych.
Lamaczzawieralo2yska
igielkowe,
d2wigniq wspornikow4z
hartowanego
mikrostopu i
d2wignie udarowAze
stali o wysokiej
wytrzymalo5ci.
Maszyna
dostarczana
jest
z nastQpuj4cym opzyrzqdowaniem:
Modele
T5-30/40/50/50-L/60
i modele TS-50/50-L/60/70-PLUS.
1 Krqiek
@6 i 1 Krq2ek
@10 mm.
3-4-5.
lstnieie
wiele r62nych
sposobow korzystania z bocznego
ogranicznika
oparcia, aby w
spos6b stabilny
ustali6
polozenie
elementu
do
zaznaczenia rysy, w takiej formie i
z mozliwosciA
powtarzania,
iak
tego sobie Zyczymy.
6-7.
Jako wyposa2enje
dodatkowe mo2na
nabyi
przedlu2enie
katownika,
umo2liwiajqce
powlarzanie
precyzyjnych
cig6 element6w
cera-
micznych
o du2ym tormacie.
8.
Aby umie6cii kr?zek
(narzgdzie
tnAce) i
narzgdzia
(Punktak
+ UkoSnik) w imaku
narzgdziowym,
stara6
sie by
jego
czg56
p{aska
znajdowata
sig
we
wskazanym
po{o2eniu (na
widoku
pracownika),
tak aby wkrgcajqc
uchwyt,
przymocawad
nim w{a$ciwie
kr4iek tn4cy.
9.
Umie6ci6
element ceramiczny
do cigcia na
podstawie
i na
styku z
gornA
czgscia lub k?townikiem
z numeracjq
(dla
wigkszej
precyzji
zaleca
sig
u2ycie bocznego ogranicznika
oparcia).
Od
strony
najbli2e.i
pracownika
nanie66
jednorazowo
rysg
po
stronie
ze.szkliwem.
10.
Po zarysowaniu
elementu nacisn46
energicznie na d2wignig
oddzielacza
do
przodu.
11.
Aby
ci46
po przekAlnej,
zarysowac
element ceramiczny tam
gdzie
ma byc
przecigty,
umie6cic
go
w
oddzielaczu w
taki spos6b,
aby
punkt
dolny
pokrywa{
sie z
liniA
cigcia i nacisnqc
d2wigni9.
'12-19-14Je2eli
chcemy
przeciq6
elemenly bardzo wqskie, np.: 2
cm, nale2y zarysow
ac 2
i 4
cm,a nastgpnie
najpierw
oddzielic 4 cm,
a
p62nie.y
oddzielid
przy
2 cm
15.
Przy
cigciu zakrzywionym nalezy najpierw
zaznaczyc
element za
pomoc?
szablonu,
jeSli jest
to
niezbgdne.
16.
Nastepnie nanieSi rysg zgodnie
z zaznaczeniem,
umieszczajqc
poni2ej
inne odwr6conE
pfytkg,
aby umo2liwi6
obrot
podczas
zarysowania.
17.
Oddzielii.
'18.
Aby
przeciqe p{ytkg
ceramicznA
pod
katem
prostym,
wykorzystad
ogranicznik
boczny i zarysowac krAzkiem
na
szkliwie kqt
iaki
chcemy
uzyskae.
19.
Zamienie
krA2ek na Punktak
pomocniczy (z
kotic6wkq widiow4).
Odwr6ci6
ptytkg
ceramiczn4 i nanie66
2{obiny o
gtebokosci
3-4 mm
w bis-
kwicie.
20.
W tet
samej czg6ci biskwitowej nanieSd 2tobing
po przekqtnel
od wierzcholka
do
wierzcholka,
pog{ebiaj4c,
a2 do szkliwa.
21.
Bez u2ycia
oddzielacza stuknq6 delikatnie
od strony szkliwa,
dz do oddzielenia
sig utworzonych tr6jkqt6w.
22.
Aby
uzyska6
kwadratowy
lub
prostok?tny
olw6r,zaznaczye krazkiem
na szkliwie zadane
wyciQcie.
23.
Od strony biskwitu,
przy pomocy
Punktaka
pomocniczego (z
koric6wk4
widiowe) utworzyi
2tobiny
o
gtgboko6ci
2-3 mm.
24.
W dalszym
ciqgu od strony biskwitu utworzy6
dwie nowe
przekatne
2{obiny w ramach
kwadratu,
pogrlgbiajqc
a2 do
przebicia
szkliwa.
25.
Uderzy6, lekko
od strony
szkliwa, a2 do oddzielenia sig
czlerech utworzonych
tr6jkat6w.
26-27.
Aby
uzyska6 w
ptytkach
ceramicznych okrqgrte
otwory lub totmy
ztozone,
nale2y
zastosowad
Wiertarkg RUBI,
kt6ra
pasuje
do
wszystkich
krajarek TS.
Umie6ci6
pfy{kg
ceramiczn?
biskwitem ku
g6rze
i
umocowa6 wiertarkg
w
prowadnicach
krajarki,
a nastgpnie
obraca6
po
prostu
korbkA,lak
aby
przewiercid
element
bez dotarcia do szkliwa i w{asnie
uderzajag
delikatnie od tej drugiej
strony,
odpadnie wycigta okrqgrta
czg6i.
28-29.
W
celu
lazowania
ptytek
ceramicznych o k4cie nachylenia 45o
ustawii
koric6wkg
punktaka
przy
krawedzi
elemenlu
do
fazowania.
Roz-
pocz46
podcinanie
w
g6rnym
rogu
plytki
ceramicznej
przesuwajqc
w spos6b
ciag{y od dotu do
g6ry
i
kontynnuiag
praci,a2
do
pozostawie-
nia
1 mm
biskwitu bez rze2bienia uko6nego.
30.
Ola
krajarki
RUBITS-60
przygotowana
jest
specjalna
przystawka
do umieszczenia Wiertarki.
31.
WIEHTtAWIDIOWE
pasujq
do wszystkich Wiertarek
RUBI;
produkowane
se o
nastgpuj?cych
Srednicach:
27,35,45,55,65,70
i 85mm.
32-33.
AbyoddzielicmateriatybardzotwardeigrubeistniejegamakraiarekTX,TMorazMAX|
ODDZIELACZRUBI.
34.
Je2eli nagromadzony kutz
uniemo2liwia
odpowiedni
po6lizg
nale2y
wyczySci6
i
posmarowa6
wskazane
czg6ci
olejem smarowym.
Chocia2
wskanazo,
i2 wystarczy
ulrzymywad
w
czystosci
prowadnice
gdy2
suwaki
majq
wbudowane {o2yska
samosmarujqce,
tym riiemniej
dla
wigkszej
ochrony narzgdzia tnAcego,
w
imaku
narzedziowym zna'duje
sig wewnetrzny
mechanizm zalrzymuj4cy,
kt6ry
zapobiega odpadnig-
ciu uchwytu. Mechanizm
ten mo2na tatwo regulowai
Srubokigtem.
35.
Po zdjgciu
ochronnej
pokrywy plastikowej
oddzielacza
mozna dokonad
okresowego
czyszczenia ismarowania wskazanych
miejsc
(o5
dZwigni i krzywka).
36.
W
celach transporlu i
magazynowania zaleca
sig
przechowywanie
maszyny w
dostarczonej walizce, z
czyslymi
i dobrze nasmarowanymi
orowadnicami.
GERMANS BOADA,
S.A. zastrzega sobie
prawodowprowadzeniaiakiejkolwiekzmianytechnicznej
bezupzedniego
powiadomienia.
Wszelkie
odtwazanie cafosci lub fragment6w
tekstu
podrecznika
w
jakimkolwiek
formacie,
jakimikolwiek
Srodkami i w
jakikolwiek
spos6b
-
mechanrczne,
fotograficzne
lubelektroniczne,
bez uprzedniegozezwolenia
GERMANS BOADAS.A.,iestzabronione,
