Ryobi P118B - Page 25

10
F
C
D
B
A
G
H
E

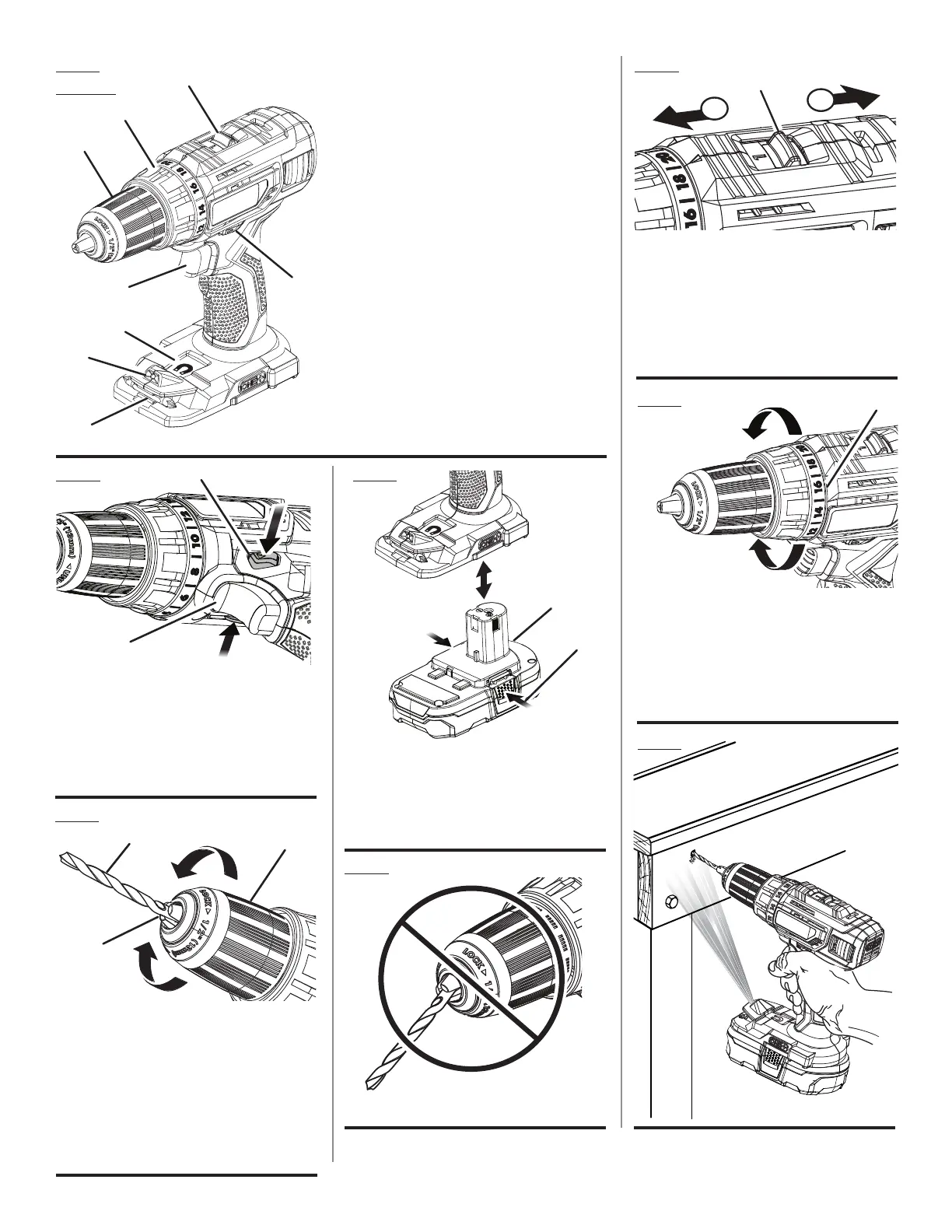

A - Two-speed gear train (high-low) (réducteur
à deux vitesses (élevé/faible), engranaje de
dos velocidades [alta-baja])
B - Torque adjustment ring (bague de réglage du
couple, anillo de ajuste de fuerza de torsión)
C - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
D - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor velocidad variable)
E - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (avant/arrière/verrouillage/position
centerale), selector de sentido de rotación
(marche adelante / marche atrás /seguro en
el centro)]
F - Bit storage (rangement d’embouts,
compartimiento para guardar las brocas)
G - MAGTRAY™ (screw holder) [MAGTRAY™
(compartiment pour vis), MAGTRAY™
(compartimiento para tornillos)]
H - LED light (lampes à del, luz de trabajo de
diodo luminiscente)
P215/
P215VN
A - Direction of rotation selector (sélecteur de
sens de rotation, selector de sentido de
rotación)
B - Forward (avant, marcha adelante)
C - Reverse (arrière, marcha atrás)
D - Switch trigger (gâchette de commande,
gatillo del interruptor)
Fig. 1
B
A
D
A - Depress latches to release battery pack
(appuyer sur les loquets pour libérer le
bloc-piles, para soltar el paquete de baterías
oprima los pestillos)
B - Battery pack (bloc-piles, paquete de
baterías)
B
A
A
Fig. 2
WRONG / INCORRECT /
FORMA INCORRECTA
Fig. 5
A
C
A - Low speed (1) [basse vitesse (1), baja
velocidad (1)]
B - Two-speed gear train (high-low) [train
d’engrenages à deux vitesses (haute et
basse), engranaje de dos velocidades (alta-
baja)]
C - High speed (2) [haute vitesse (2), alta
velocidad (2)]
Fig. 4
B
1
2
A
B
Fig. 6
Fig. 7
A - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
B - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
C - Torque adjustment ring (bague de réglage
du couple, anillo de ajuste de fuerza de
torsión)
C
D
A - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
B - Unlock (release) [unlock (desserer), unlock
(desasegurar)]
C - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
D - Drill bit (embout, broca)
E - Lock (tighten) [lock (serrer), lock (asegurar)]
RIGHT / CORRECT / FORMA CORRECTA
Fig. 3
B
E
A
C
C
