16 — Español
Levante la punta de la barra guía y vuelva a apretar
firmemente el tornillo de tensado de la cadena
de dicha barra. Asegúrese de que la cadena se
desplace sin atorarse.
NOTA: Las cadenas nuevas tienden a estirarse;
revise frecuentemente la tensión de la cadena y
tense ésta según se requiera.
Vuelva a colocar la llave combinada en el área de
almacenamiento.
AVISO:
Si se tensa la cadena estando ésta caliente,
puede quedar demasiado apretada al enfriarse.
Revise la “tensión en frío” de la cadena, antes de
usar la sierra.

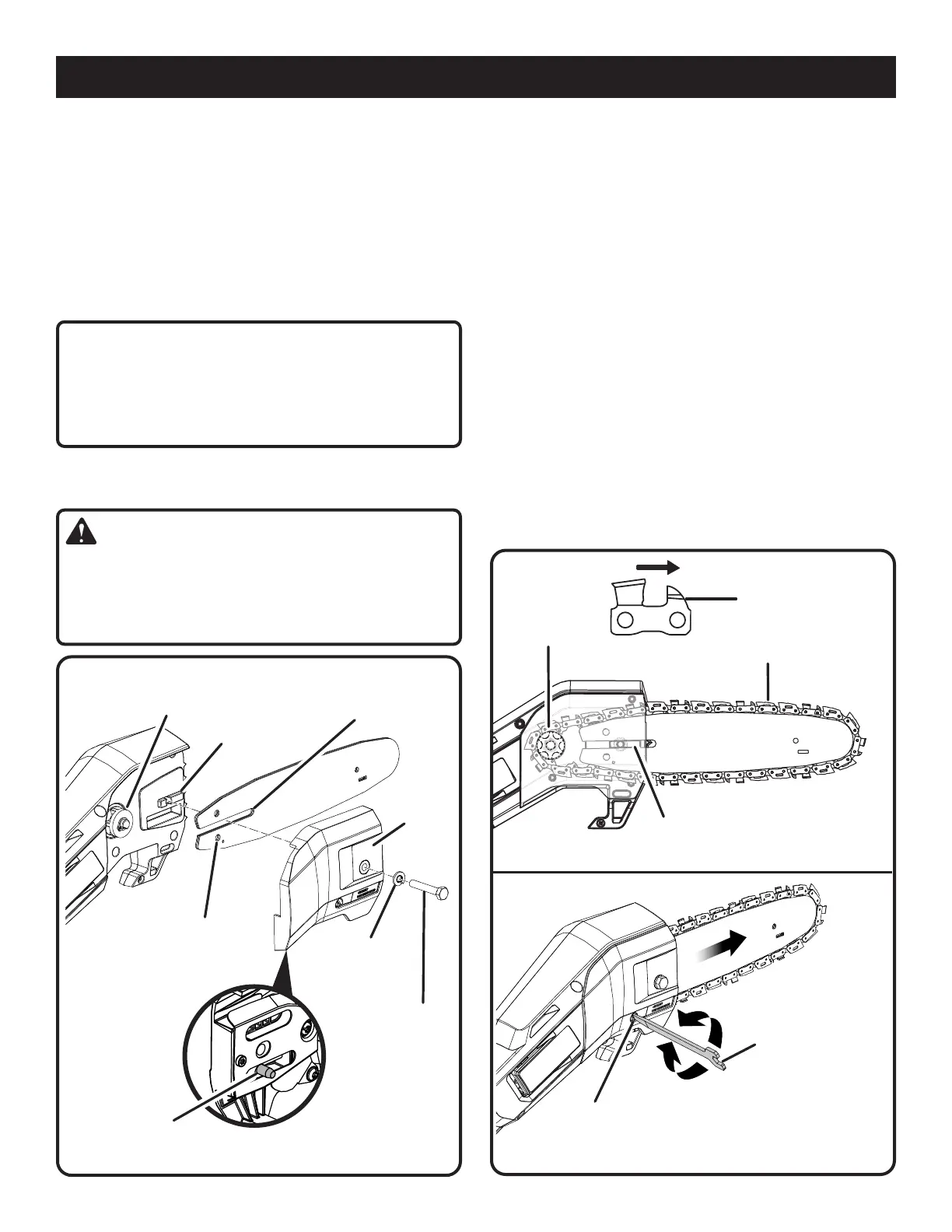

REEMPLAZO LA BARRA Y CADENA
Vea las figuras 14 a 16.
ADVERTENCIA:
Para evitar posibles lesiones graves, apague
el motor y retire el paquete de baterías antes
cambiar la barra, la cadena o realizar cualquier
operación de mantenimiento.
MANTENIMIENTO
Retire la llave combinada del área de
almacenamiento.
 Con la llave de combinación suministrada, retirar
el tornillo de la tapa de la cadena y la arandela,
así como dicha tapa.
 La barra contiene una ranura que encaja en el poste
de montaje. La barra también tiene un orificio de
la espiga tensora de la cadena que queda sobre
la espiga tensora de la cadena dentro del tapa.
 Coloque la barra sobre el poste de montaje.
 Acomode la cadena sobre la rueda dentada y
dentro de la ranura de la barra. Los dientes de
corte situados en la parte superior de la barra
deben estar orientados hacia la punta de la barra,
en la dirección de rotación de la cadena.
 Vuelva a colocar la cubierta de la cadena de modo
que la espiga tensora de la cadena quede dentro
del orificio de la espiga tensora de la cadena en
la barra.
RUEDA
DENTADA
ORIFICIO DE LA
ESPIGA TENSORA
DE LA CADENA
TORNILLO DE
LA TAPA DE
LA CADENA
ARANDELA DE
SEGURIDAD
TAPA
DE LA
CADENA
ESPIGA TENSORA
DE LA CADENA
ROTACIÓN DE
LA CADENA
CADENA
RUEDA
DENTADA
Fig. 14
BARRA
RANURA DEL
POSTE DE
MONTAJE
POSTE DE
MONTAJE
POSTE DE
MONTAJE
Fig. 15
Fig. 16
TORNILLO
TENSOR DE
LA CADENA
LLAVE DE
COMBINACIÓN
