Ryobi P541 - Page 4

iv
A
B
45°
45°
90°
135°
135°
B

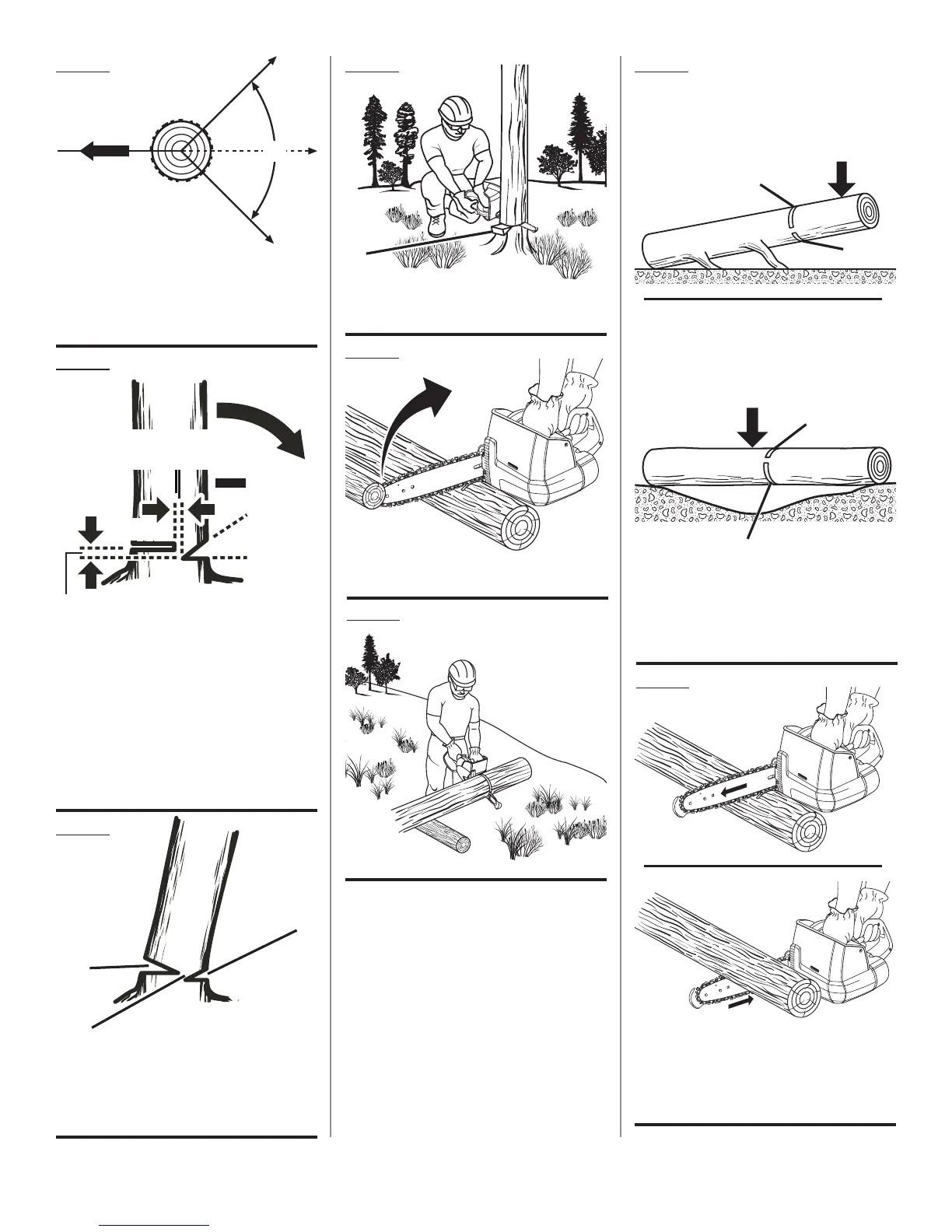

Fig. 13
A - Planned line of fall (ligne de chute
prévue, línea planeada de caída)
B - Safe retreat zone (zone de sécurité, zona
de retirada segura)
A
C
B
Fig. 14
A - Hinge 2 in. or 1/10 dia (charnière,
51 mm [2 po] ou 1/10 ème du diamètre,
bisagra 51 mm [2 pulg.] ó 1/10 del
diám.)
B - Back cut 2 in. (entaille arrière de 51 mm
[2 po], corte trasero 51 mm [2 pulg.])
C - Notch - approx. 1/3 diameter of trunk
(sifflet - environ 1/3 du diamètre du
tronc, muesca - aprox. 1/3 del diámetro
del tronco)
Fig. 15
C
A
A
B
A
A - Back cut (entaille d’abattage, corte
trasero)
B - Hinge (charnière, bisagra)
C - Notch (encoche, muesca)
Fig. 16
A - Wedge (coin, cuña)
Fig. 17
A - Kickback (rebond, contragolpe)
Fig. 18
Fig. 19
B
A
C
LOG SUPPORTED AT ONE END
BILLE SOUTENUE À UNE EXTRÉMITÉ
TRONCO APOYADO POR UN EXTREMO
LOG SUPPORTED AT BOTH ENDS
BILLE SOUTENUE AUX DEUX EXTRÉMITÉS
TRONCO APOYADO POR AMBOS
EXTREMOS
A
C
B
A
B
A - Finishing cut (coupe de finition, corte
final)
B - LOAD (charge, carga)
C - 1st cut 1/3 dia (1ère coupe 1/3 diam,
primer corte, 1/3 del diám.)
A - Overbucking (coupe par le dessus,
tronzado por arriba)
B - Underbucking (coupe par le dessous,
tronzado por abajo)
Fig. 20
