GUIDE
Retirer le guide et la barre de leur support.
Retirer la chaîne usée du guide.
Retirer le vis et l’assemblage du tendeur de chaîne
du guide-chaîne usé.
Installer l’ensemble de tension de chaîne sur le
nouveau guide en insérant la tige dans un trou
du guide et en installant la vis dans l’autre trou.
Serrer fermement.
Former une boucle avec la nouvelle chaîne et
éliminer les entortillements. Les gouges doivent
être orientées dans le sens de rotation de la
chaîne. Si elles sont orientées dans le sens
contraire, retourner la boucle.
ENTRETIEN
SUPPORTS
DE GUIDE
CHAÎNE
COUVERCLE
DE CHAÎNE DE
BOUTON DE
VERROUILLAGE
Engager les maillons d’entraînement de la
chaîne dans la rainure du guide conformément à
l’illustration.
NOTE : S’assurer du sens de la chaîne.
Positionner la chaîne de façon à obtenir une
boucle à l’arrière du guide.
Maintenir la chaîne en place sur le guide et
engager la boucle sur le pignon.
Ajuster le guide au ras de la surface de montage,
de manière à ce que ses supports s’engagent
dans la fente longue du guide.
Tourner l’assemblage du tendeur de chaîne vers
la droite sur quelques tours afin d’obtenir un mou
suffisant de la chaîne pour qu’elle tienne en place.
Remettre le couvercle de chaîne.
Tournez droit le la couvercle de chaîne de bouton
de verrouillage serrer. Le mouvement du guide est
nécessaire pour le réglage de la tension.
COUVERCLE DE CHAÎNE DE
BOUTON DE VERROUILLAGE
ANNEAU DE RÉGLAGE DE
TENSION DE LA CHAÎNE
ANNEAU DE RÉGLAGE DE
TENSION DE LA CHAÎNE
ASSEMBLAGE
DU TENDEUR
DE CHAÎNE
ASSEMBLAGE
DU TENDEUR DE
CHAÎNE

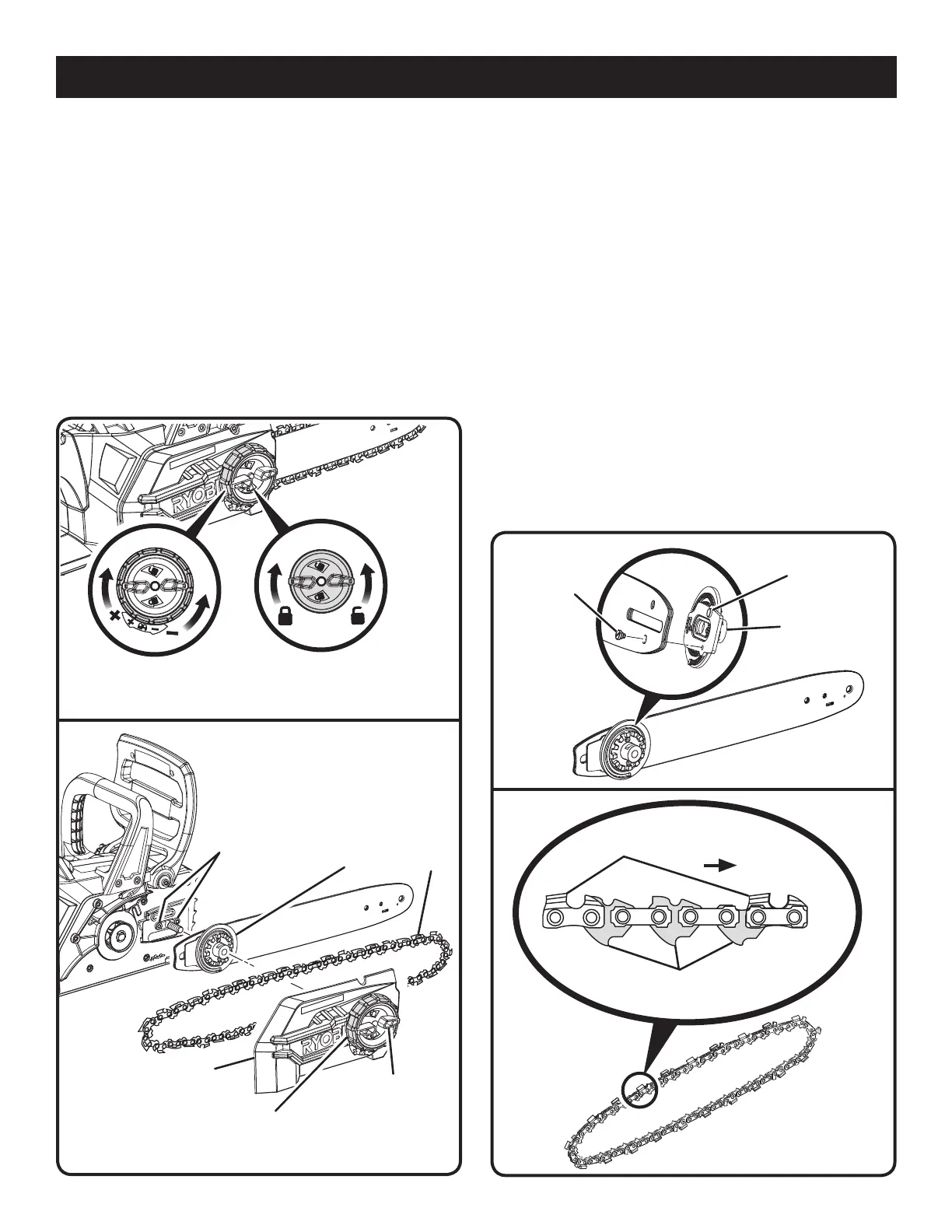

Fig. 24
Fig. 26
Fig. 27
Fig. 25
VIS
LANGUETTE
DENTS
ROTATION DE
LA CHAÎNE
MAILLONS D’ENTRAÎNEMENT
COUVERCLE
DE CHAÎNE
GUIDE
