ÁNGULO DE LIMADURA DE LA PLACA
SUPERIOR
Vea la figura 40.
 ÁNGULOCORRECTO: 30º- Losmangos delas
limas están marcados con marcas guía para alinear
correctamente la lima con el fin de generar el ángulo
correcto de la placa superior.
 MENOS DE 30º - Para corte transversal.
MÁS DE30º -El cantoen biselse desafila
rápidamente.
ÁNGULO DE LA PLACA LATERAL
Vea la figura 41.
ÁNGULO CORRECTO: 80º  - Se genera
automáticamente si se pone una lima de diámetro
correcto en el mango.
 EN FORMA DE GARFIO - “Agarra” y se
desafila rápidamente. Aumenta el peligro de
CONTRAGOLPE. Resulta de esta forma por usarse
una lima de diámetro demasiado pequeño, o por
sostenerse ésta muy abajo.
 PENDIENTEHACIAATRÁS-Senecesitademasiada
presión para avanzar el corte, causa desgaste
excesivo en la barra y en la cadena. Resulta de esta
forma por usarse una lima de diámetro demasiado
grande, o por sostenerse ésta muy alto.
ESPACIO LIBRE DEL CALIBRE DE
PROFUNDIDAD
Vea la figura 42 a 44.
 El calibre de profundidad debe mantenerse a
un espacio libre de 0,6 mm (0,025 pulg.). Utilice
un instrumento de calibración de profundidad
para verificar el espacio libre de los calibres de
profundidad.
 Cada vez que se lima la cadena verifique el espacio
libre de los calibres de profundidad.
Con una lima plana y un igualador de calibres de
profundidad baje de manera uniforme todos los calibres.
Los igualadores de calibres de profundidad vienen de
0,5 mm a 0,9 mm (0,020 pulg. a 0,035 pulg.). Use un
igualador de calibres 0,6 mm (0,025 pulg.). Después
de bajar cada calibre de profundidad, devuélvales
su forma original redondeando la parte frontal de los
mismos. Tenga cuidado de no dañar los eslabones de
impulsión adyacentes con el borde de la lima.
Cada calibre de profundidad debe ajustarse con la lima
plana, en la misma dirección en que se limó con la lima
redonda el diente de corte adyacente. Tenga cuidado
de no tocar la cara del diente de corte adyacente con
la lima plana al ajustar los calibres de profundidad.

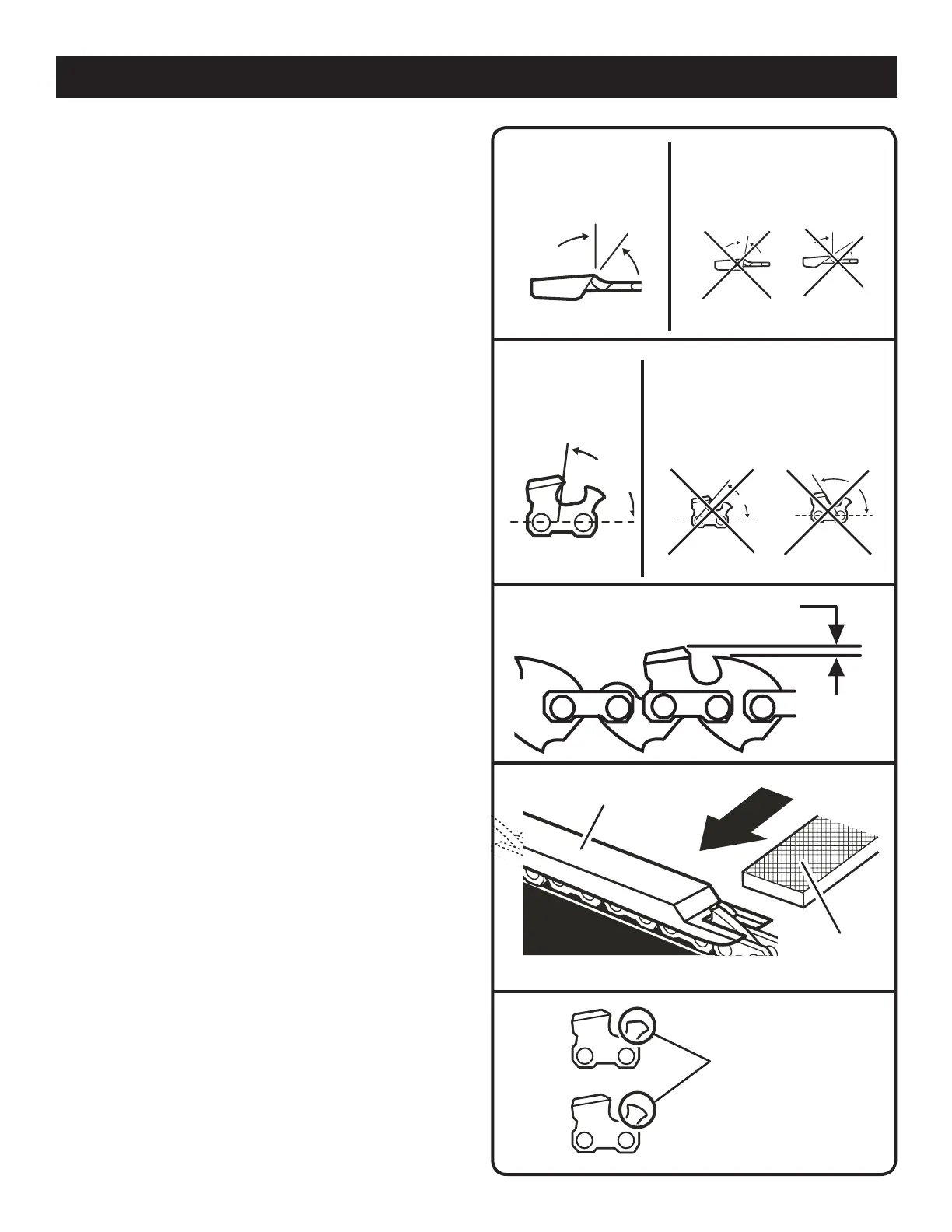

Fig. 40
30°
Fig. 41
80°
Fig. 42
Fig. 43
Fig. 44
ÁNGULO INCORRECTO DE
LIMADURA DE LA PLACA
SUPERIOR
ÁNGULO CORRECTO DE
LIMADURA DE LA PLACA
SUPERIOR
MÁS DE
30°
MENOS
DE 30°
ÁNGULO INCORRECTO DE
LIMADURA DE LA PLACA
LATERAL
ÁNGULO CORRECTO
DE LIMADURA DE
LA PLACA LATERAL
PENDIENTE
HACIA ATRÁS
GANCHO
ESPACIO LIBRE DE LOS DIENTES
LIMPIADORES 0.025 pulg. (0.6 mm)
IGUALADOR DE CALIBRES
DE PROFUNDIDAD
LIMA PLANA
RESTABLEZCA LA
FORMA ORIGINAL
REDONDEANDO LA
PARTE FRONTAL
