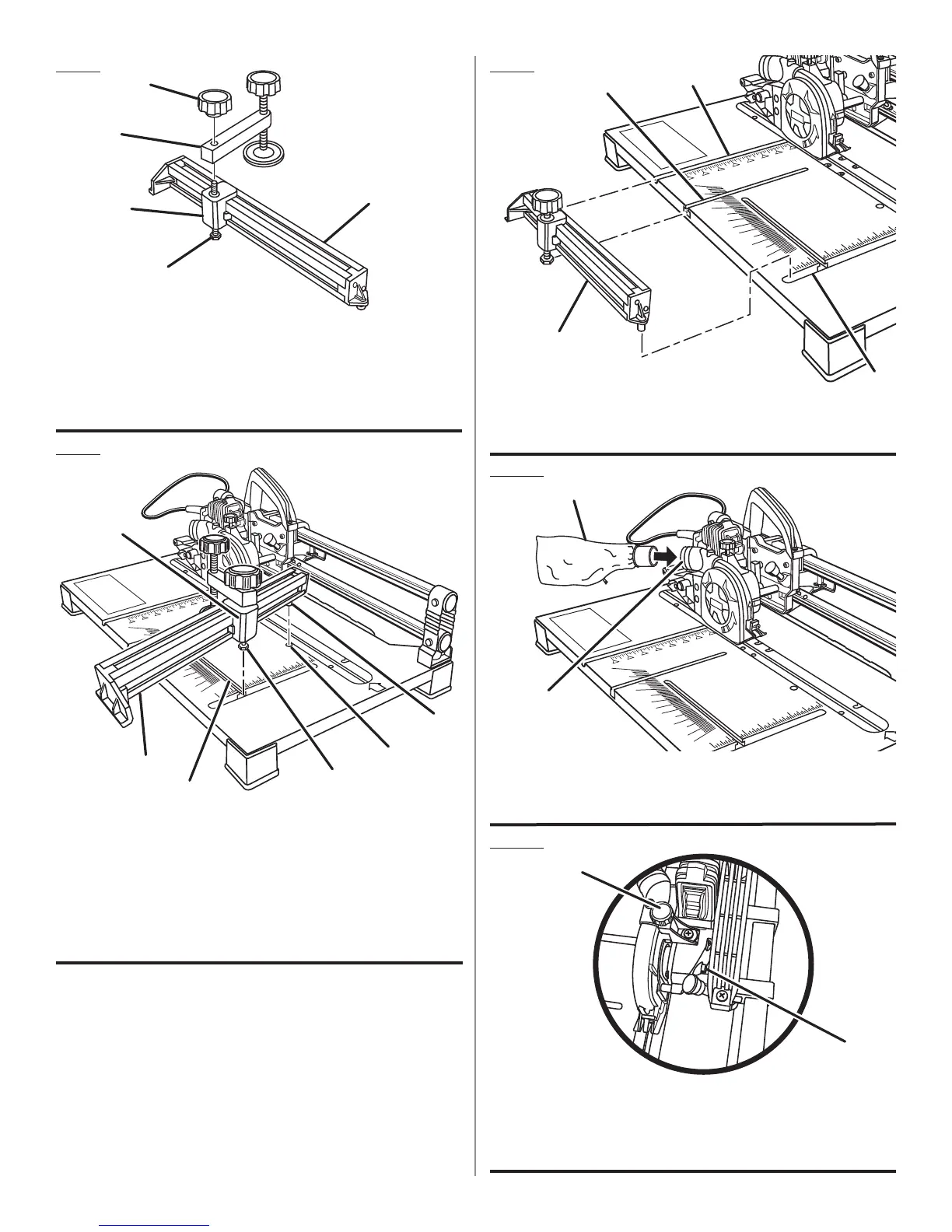

Fig. 7
A - Fence (guide, guía)
B - Attachment bolt (boulon de fixation, perno de fijacion)
C - Miter groove (rainure du onglet, ranura de ingletes)
D - Locator pin (goupille de positionnement, pasador de
posicionamiento)
E - Anchor hole (trou d’ancrage, orifico de sujeción)
F - Adjusting clamp (serre-guide, grampa de ajuste)
Fig. 8
Fig. 9
A - Fence (guide, guía)
B - Attachment bolt (boulon de fixation, perno de fijacion)
C - Adjusting clamp (serre-guide, grampa de ajuste)
D - Clamp knob (bouton de serrage, perilla de sujeción)
E - Work clamp (bride de serrage de pièce, prensa de trabajo)
Fig. 10
A - Dust bag (sac à sciure, saco captapolvoa)
B - Dust exhaust port (orifice d’évacuation de la poussière, abertura
de salida de aserrín)
A - Fence (guide, guía)
B - Rip groove (rainure longitudinal, rainure longitudinal)
C - Left groove (rainure gauche, ranura izquierdo)
D - Right groove (rainure droit, ranura derecho)
A
B
C
D
E
A
B
C
D
E
F
A
B
C
D
A
B
Fig. 11
A - Spindle lock button (bouton de blocage de la broche, botón de
bloqueo del husillo)
B - Blade guard adjustment knob (bouton de réglage de protège-
lame, perilla de ajuste de la protección de la hoja)
A
B
