ii

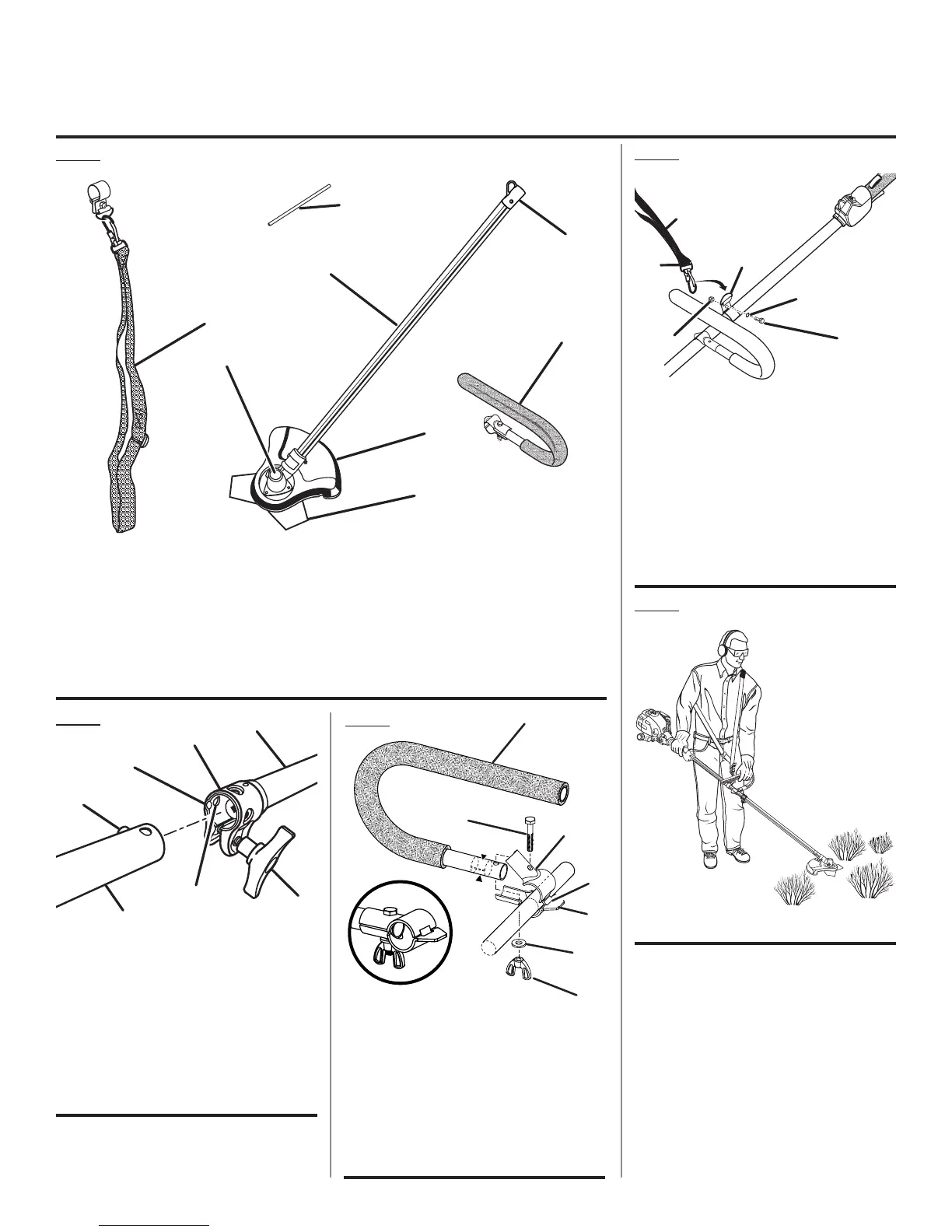

Fig. 1
A - Shoulder harness assembly (bandoulière,
conjunto del arnés)
B - Gear head (carter d’engrenages, cabezal de
engranajes)
C - Gear head locking tool (outil de blocage de
tête de coupe, herramienta de fijación del
cabezal de engranajes)
D- Attachment shaft (arbre de l’accessoire, eje
del accesorio)
Fig. 3
Fig. 4
A - Shoulder harness (bandoulière, correa para el
hombro)
B - Latch (loquet, pestillo)
C - Lock nut (écrou de blocage, tuerca de
seguridad)
D - Shoulder harness hanger (accrochage de
bandoulière, correa para el hombro)
E - Lock washer (rondelle frein, arandela de
seguridad)
F - Bolt (boulon, perno)
Fig. 2
A - Power head shaft (arbre moteur, cabezal
motor eje)
B - Coupler (coupleur, acoplador)
C - Guide recess (renfoncement du guide, hueco
guía)
D - Button (bouton, botón)
E - Attachment shaft (arbre de l’accessoire, eje
del accesorio)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Knob (bouton, perilla)
E - Hanger cap (capuchon de suspension, tapa
de suspensión)
F - J-handle assembly (poignée en « j », conjunto
de la manija “j”)
G - Brush cutter guard (pare-débris de
la débroussailleuse, protección de la
desbrozadora)
H - Blade (lame, cuchilla)
H
G
E
F
A
D
C
B
G
E
A
F
C
D
A
D
F
E
C
B
Fig. 5
See this fold-out section for all of the figures referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
A - Top clamp (collier supérieur, abrazadera
superior)
B - Bottom clamp (collier inférieure, abrazadera
inferior)
C - J-handle (poignée en « J », mango “J”)
D - Bolt (boulon, perno)
E - Flat washer (rondelle plate, arandela plana)
F - Wing nut (écrou à oreilles, tuerca de
mariposa)
G - Tab (ergot, orejeta)
A
D
C
B
F
E
G
B
