Ryobi RY28025, RY28045 - Page 3

iii
CS26
A
B
N
M
C
D
E
F
G
H
I
J
L
K

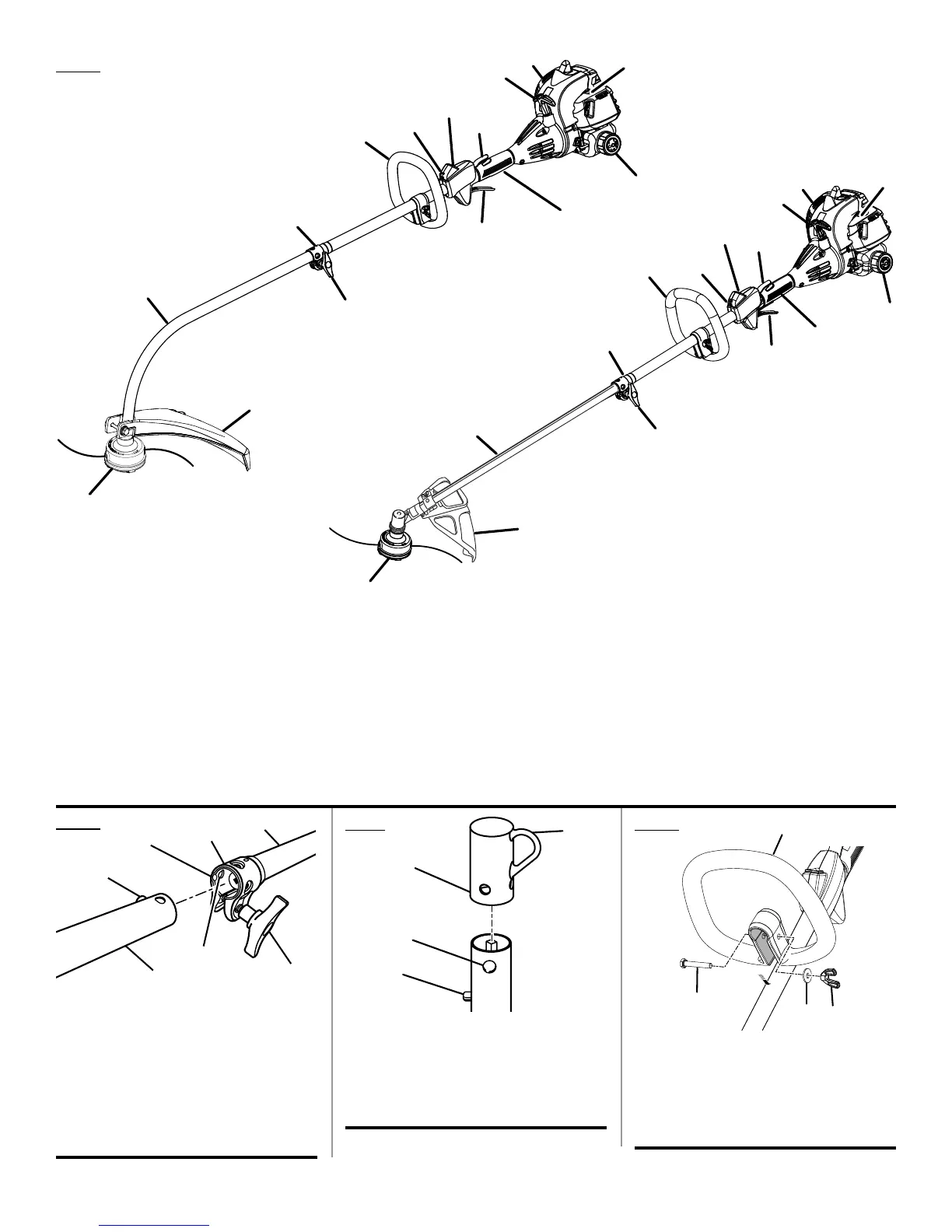

Fig. 1
A - Reel-Easy™ tap advance string head
(avance de la ligne de coupe à tapant
Reel-Easy™, sistema de avance de hilo por
golpe Reel-Easy™)
B - Drive shaft housing (tube de l’arbre moteur,
alojamiento del eje de impulsión)
C - Coupler (coupleur, acoplador)
D - Front handle (poignée avant, mango
delantero)
E - Strap hanger (dispositif d’accrochage,
colgador para la correa)
Fig. 2
A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Power head shaft (arbre du bloc moteur, eje
del cabezal motor)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Trimmer attachment (accessoire taille-
bordures, aditamento para recortar)
A
B
C
D
E
F
G
Fig.3
A - Button (bouton, botón)
B - Secondary hole (trou secondaire, orificio
secundario)
C - Hole (trou, orificio)
D - Hanger cap (capuchon de suspension, tapa
de suspensión)
A
B
C
D
Fig. 4
A - Bolt (boulon, perno)
B - Front handle (poignée avant, mango
delantero)
C - Washer (rondelle, arandela)
D - Wing nut (écrou papillon, tuerca de
mariposa)
A
B
C
D
SS26
I
J
K
L
M
O
A
B
C
D
E
F
G
H
F - Stop switch (l’interrupteur d’arrêt, interruptor
de parada)
G - Trigger lock-out (verrouillage de gâchette,
seguro del gatillo)
H - Starter grip and rope (poignée du lanceur et
corde, mango del arrancador y cuerda)
I - Primer bulb (poire d’amorçage, bomba de
cebado)
J - Fuel cap (bouchon de carburant, tapa del
tanque)
K - Rear handle (poignée arrière, mango trasero)
L - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
M - Knob (bouton, perilla)
N - Curved shaft grass deflector (déflecteur
d’herbe d’arbre courbe, deflector de pasto del
eje curvo)
O - Straight shaft grass deflector (déflecteur
d’herbe d’arbre droit, deflector de pasto para
eje recto)
P - Muffler (silencieux, silenciador)
H
P
P
