Página 11 — Español
MONTAJE DE LA CORREA PARA EL
HOMBRO

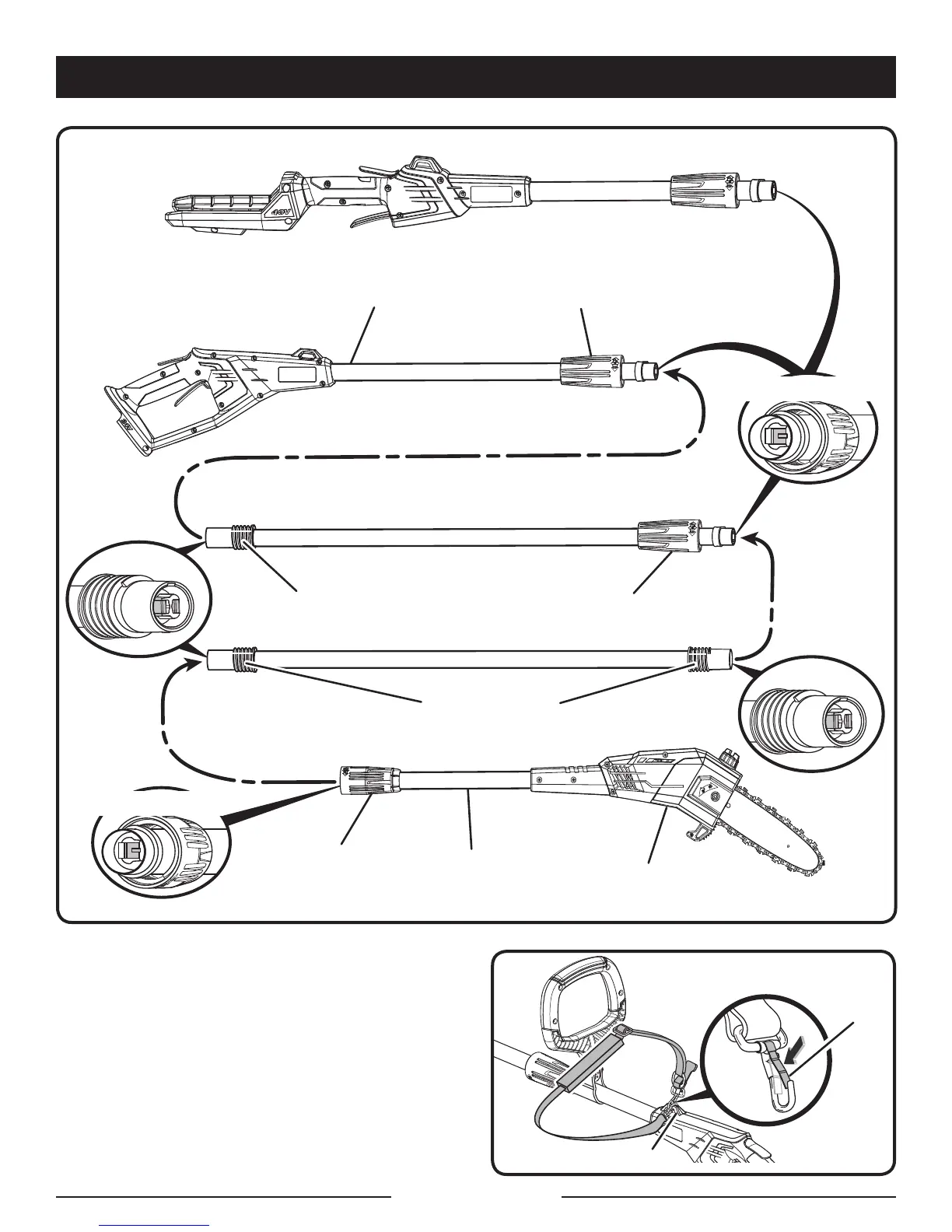

Vea la figura 3.
 Enganche los broches del arnés para los
hombros en las asas para correas marcha
cabezal motor.
 Ajuste la correa para dejarla en una posición
cómoda.
ARMADO
CABEZAL
MOTOR
EJE DE LA
CABEZAL DE
CORTE
CASQUILO
BROCHE
ASA DE LA CORREA
CASQUILO
CASQUILO
CABEZAL MOTOR
EJE DE 40V
Fig. 3
Fig. 2
CABEZAL MOTOR
EJE DE 24V
BASE ROSCADO
INTERMEDIA EJE
REQUIERE EJE
BASE ROSCADO
TOMA-CORRIENTE
TOMA-CORRIENTE
ENCHUFE
ENCHUFE
ACCESORIO PARA
SIERRA DE PÉRTIGA
