Page 17 — Français
peut cependant être tournée à la main sans se
gripper.
 La chaîne doit être retendue chaque fois que les
plats des maillons d’entraînement pendent au-
dessous de la rainure du guide comme illustré
à la figure 11.
 Pendant l’utilisation normale, la température de
la chaîne augmente. Les maillons d’entraînement
d’une chaîne chaude correctement tendue
pendent d’environ 1,27 mm (0,050 po) hors de
la rainure du guide comme illustré à la figure 12.
NOTE : Les chaînes neuves ont tendance à
s’étirer. Il convient donc de vérifier leur tension
fréquemment et de la corriger selon le besoin.
AVIS :
Une chaîne réglée à chaud peut présenter une
tension excessive une fois refroidie. Vérifier la
« tension à froid » avant l’utilisation suivante.

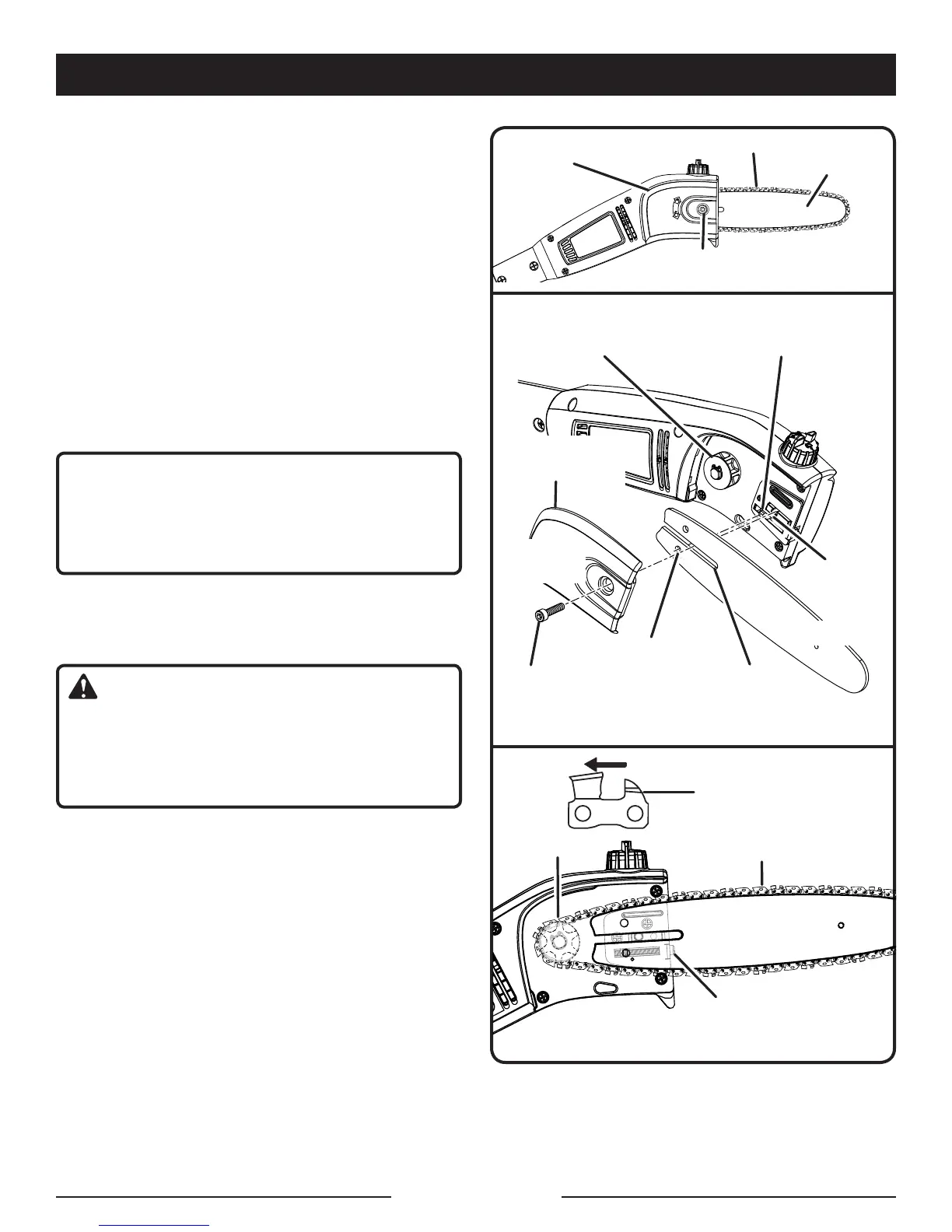

REMPLACEMENT DE LA GUIDE ET
CHAÎNE
Voir les figures 13 à 16.
AVERTISSEMENT :
Pour éviter des risques de blessures, arrêtez le
moteur et déconnectez la fiche de la source de
courant avant de remplacer le guide, la chaîne
ou d’effectuer un entretien.
 Retirer la vis du carter de la chaîne et la carter de
la chaîne.
 Le guide comporte une fente qui s’engage sur
le goujon. Le guide comporte également un trou
qui s’engage sur l’axe de tension de la chaîne.
 Placer la barre sur le goujon, de façon à ce que
l’axe de tension de la chaîne soit inséré dans
son trou.
 Engager la chaîne sur le pignon et dans la
rainure du guide. Les dents du haut du guide
doivent être orientées vers l’avant, dans le sens
de rotation de la chaîne.
 Remettre carter de la chaîne et la vis du carter
de la chaîne. Serrer la vis à la main seulement.
Le mouvement du guide est nécessaire pour le
réglage de la tension.
BARRE
CARTER DE LA CHAÎNE
VIS DU CARTER
DE LA CHAÎNE
CHAÎNE
AXE DE TENSION
DE CHAÎNE
GOUJON
DE GUIDE
Fig. 13
Fig. 14
VIS DE
TENSION DE
CHAÎNE
ROTATION DE LA
CHAÎNE
CHAÎNE
PIGNON
Fig. 15
 Éliminer complètement le mou de la chaîne en
tournant la vis de réglage de tension vers la
droite jusqu’à ce que la chaîne soit bien ajustée
dans la rainure du guide.
ENTRETIEN
PIGNON
CARTER DE
LA CHAÎNE
VIS DU
CARTER
DE LA
CHAÎNE
TROU D’AXE
DE TENSION DE
CHAÎNE
FENTE
DU GOUJON
DE GUIDE
BARRE
