See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.

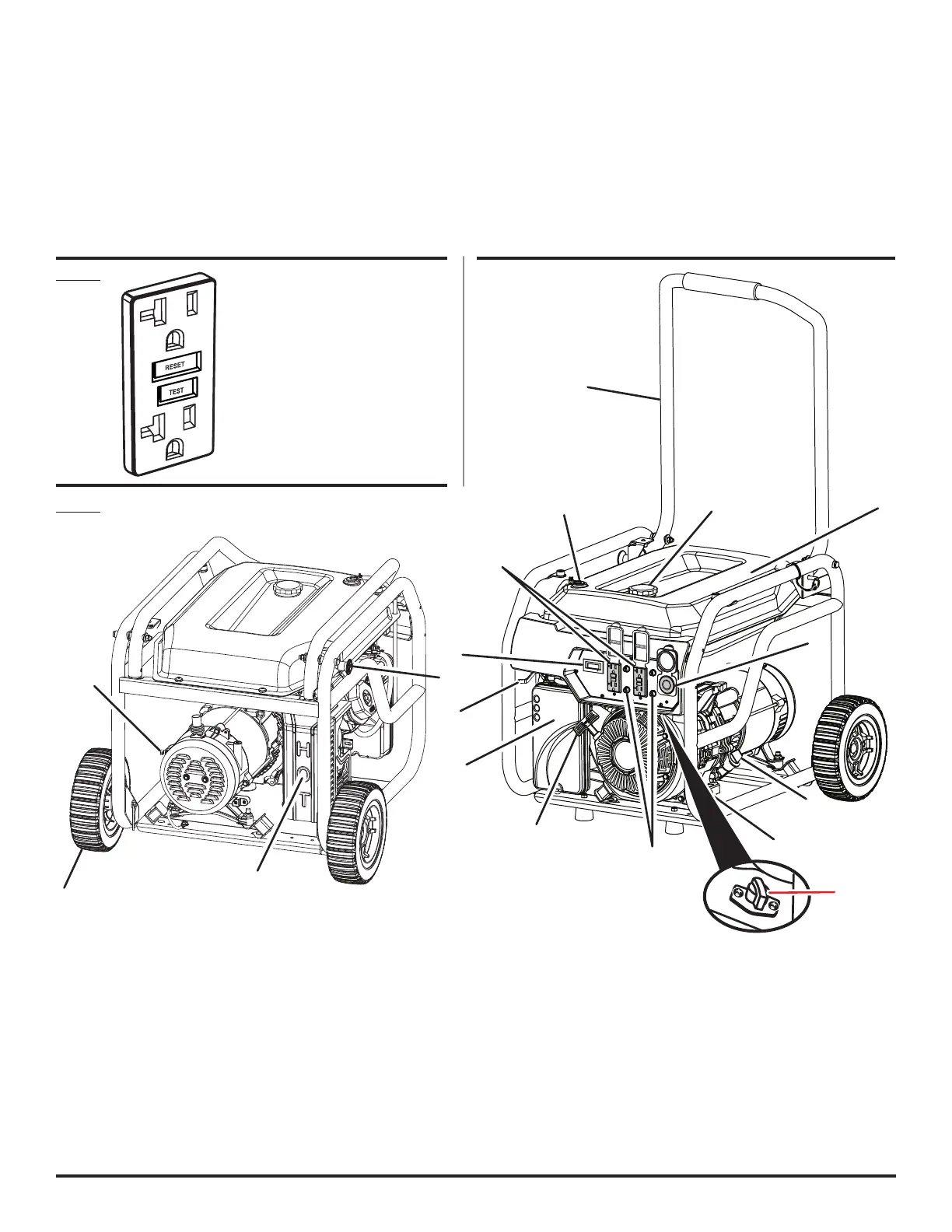

Fig. 2
F - Oil cap/dipstick (bouchon / jauge d’huile,
tapa de relleno de aceite/varilla medidora de
aceite)
G - Oil drain plug (huiler le bouchon d’égout,
tapón de drenaje del aceite)
H - Engine switch / fuel valve / choke lever
(interrupteur du moteur / robinet de
carburant / levier d’étrangleur, interruptor
del motor/válvula de combustible/palanca
del anegador)
I - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
J - Air filter (filtre à air, filtro de aire)
K - Digital display (affichage numérique, pantalla
digital)
L - Ground terminal (borne de terre, terminal de
conexión a tierra)
M - AC circuit breakers (disjoncteurs de C.A.,
disyuntors de circuito de CA)
N - Handle (poignée, mango)
O - Wheel (roue, rueda)
P - Muffler (silencieux, silenciador)
Q - Fuel tank vapor vent (évent de vapeur du
réservoir de carburant, respirador del vapor
del tanque de combustible)
R - Run switch (interrupteur de marche,
interruptor de encendido)
A - Handle release knob (bouton de verrouillage
de la poignée, perilla de liberación del
mango)
B - Fuel cap (bouchon de carburant, tapa del
tanque de combustible)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - 120 volt AC 20 amp GFCI receptacles (prises
de fuite à la terre 120 V c.a. 20 A, 120 V de
CA 20 A receptáculos con GFCI)
E - 240 volt AC 30 amp twist lock receptacle
(prise à verrouillage par rotation de 240 volt
c.a. 30 A, 240 V de ca 30 A receptáculo de
bloqueo por giro)
N
B
C
E
I
F
G
M
J
H
K
D
Q
P
A
L
O
Fig. 1
A - Reset button (bouton de
réinitialisation, botón de
reajuste)
B - Test button (bouton de
test, botón de prueba)
R
