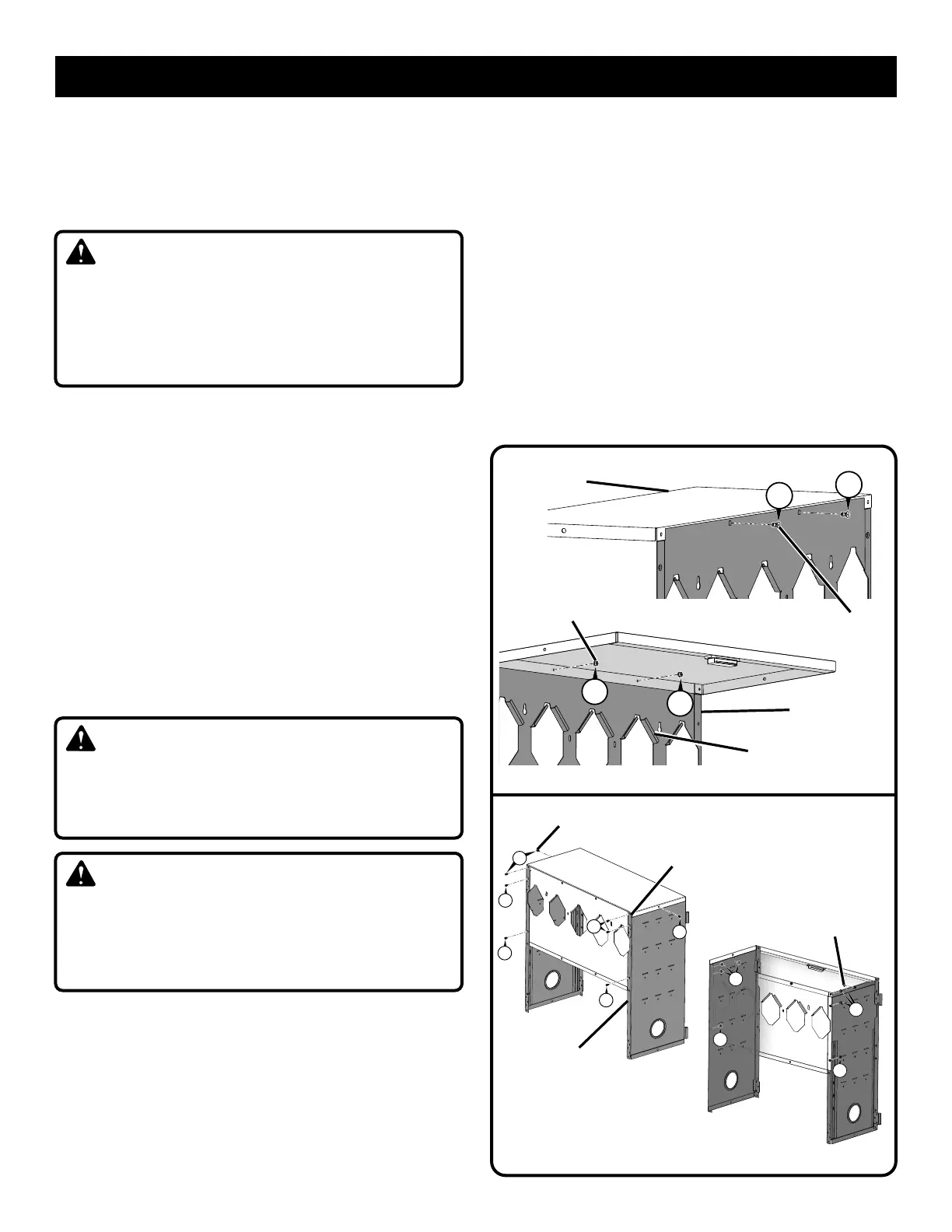

4 — Français
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la boîte.
S’assurer que toutes les pièces figurant sur la liste de contrôle
sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous constatez que
des éléments figurant dans la Liste de contrôle d’expédition
sont déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé de
façon inadéquate peut entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que rien n’a
été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler le
1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Panneau supérieur Butoirs (2)
Panneau inférieur Boulons M5 (22, 2 supplémentaires)
Panneaux latéraux (2) Écrous M5 (22, 2 supplémentaires)
Panneaux arrière (2) Boulons M4 (4, 2 supplémentaires)
Portes (2) Écrous M4 (4, 2 supplémentaires)
Étagère intérieure Vis de montage (4)
Attaches d’étagère (4) Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées. Le
non-respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer des
accessoires non recommandés pour l’produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
ASSEMBLAGE DE L’ARMOIRE
Voir les figures 2 à 9.
Aligner les trous du panneau supérieur et du panneau arrière
supérieur comme il est illustré à la figure 2.
NOTE : Les coudes octogonaux doivent être orientés vers
l’intérieur de l’armoire.
Insérer les boulons M5 (2) dans les deux trous arrière au centre
des panneaux comme il est illustré à la figure 2. Fixer à l’aide
des écrous M5 (2).
NOTE : Les boulons et écrous M5 ne doivent être utilisés que
pour fixer les panneaux latéraux et arrière de l’armoire. Les
boulons et écrous M4 ne doivent être utilisés que pour fixer
les coins avant de l’armoire.
Aligner les trous du panneau supérieur et du panneau latéral
droit comme il est illustré à la figure 3.
NOTE : Les languettes des panneaux latéraux entourent
l’extérieur du panneau supérieur. Les bords du panneau arrière
supérieur s’insèrent dans le panneau latéral.
Insérer les boulons M5 (4) dans le trou latéral et les trous
arrière des panneaux. comme il est illustré à la figure 3. Fixer
à l’aide des écrous M5 (4).
Répéter les étapes ci-dessus pour fixer le panneau latéral
gauche.
Fig. 2
M5
M5
M5
M5
M5
M5
M5
M5
PANNEAU
SUPÉRIEUR
PANNEAU
ARRIÈRE
SUPÉRIEUR
COUDES
OCTOGONAUX
BOULON M5
ÉCROU M5
Fig. 3
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
PANNEAU
LATÉRAL
ÉCROU M5
BOULON M5
LANGUETTE
