4 — Español
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando lo
desempaqueta. El fabricante no ensambla las piezas de esta
lista en el producto. Éstas deben ser instaladas por el usuario.
El uso de un producto que puede haber sido ensamblado de
forma inadecuada podría causar lesiones personales graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya utilizado
satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-
525-2579, donde le brindaremos asistencia. En México, llame al
01-800-843-1111.
LISTA DE EMPAQUETADO
Panel superior Topes (2)
Panel inferior Pernos M5 (22, 2 adicional)
Paneles lateral (2) Tuercas M5 (22, 2 adicional)
Paneles trasero (2) Pernos M4 (4, 2 adicional)
Puertas (2) Tuercas M4 (4, 2 adicional)
Estante interior Tornillos de montaje (4)
Ganchos para estantes (4) Manual del operador
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado las piezas dañadas o faltantes. La
inobservancia de esta advertencia puede causar lesiones
graves.
ADVERTENCIA:
No intente modificar esta producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.

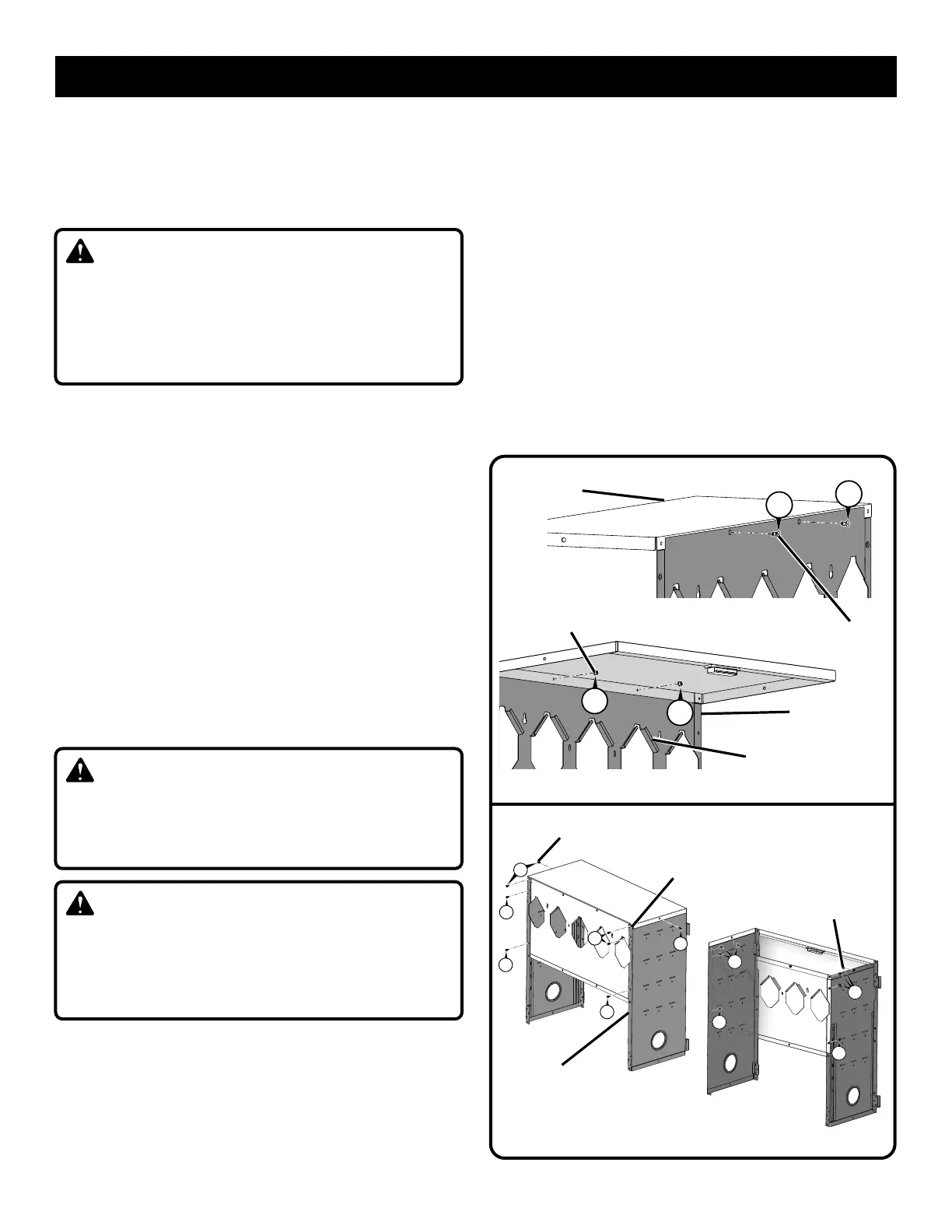

MONTAJE DEL GABINETE
Vea las figuras 2 a 9.
Alinee los orificios en el panel superior y el panel trasero
superior como se muestra en la figura 2.
NOTA: Las curvas octogonales deben mirar hacia adentro,
hacia el interior del gabinete.
Inserte pernos M5 (2) a través de los dos orificios traseros
centrados de los paneles como se muestra en la figura 2.
Asegure los tornillos con tuercas M5 (2).
NOTA: Los pernos y tuercas M5 solo deben usarse para
asegurar los paneles laterales y traseros del gabinete. Los
pernos y tuercas M4 solo deben usarse para asegurar las
esquinas frontales del gabinete.
Alinee los orificios en el panel superior y el panel lateral
derecho como se muestra en la figura 3.
NOTA: Las lengüetas de los paneles laterales se ajustan
alrededor del exterior del panel superior. Los bordes del panel
trasero superior encajarán dentro del panel lateral.
Inserte pernos M5 (4) a través del orificio lateral y los orificios
posteriores de los paneles como se muestra en la figura 3.
Asegure los tornillos con tuercas M5 (4).
Repita los pasos anteriores para colocar el panel lateral
izquierdo.
Fig. 2
M5
M5
M5
M5
M5
M5
M5
M5
PANEL
SUPERIOR
PANEL
TRASERO
SUPERIOR
CURVAS
OCTOGONALES
PERNO M5
TUERCA M5
Fig. 3
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
M5
PANEL
LATERAL
TUERCA M5
PERNO M5
LENGÜETA
