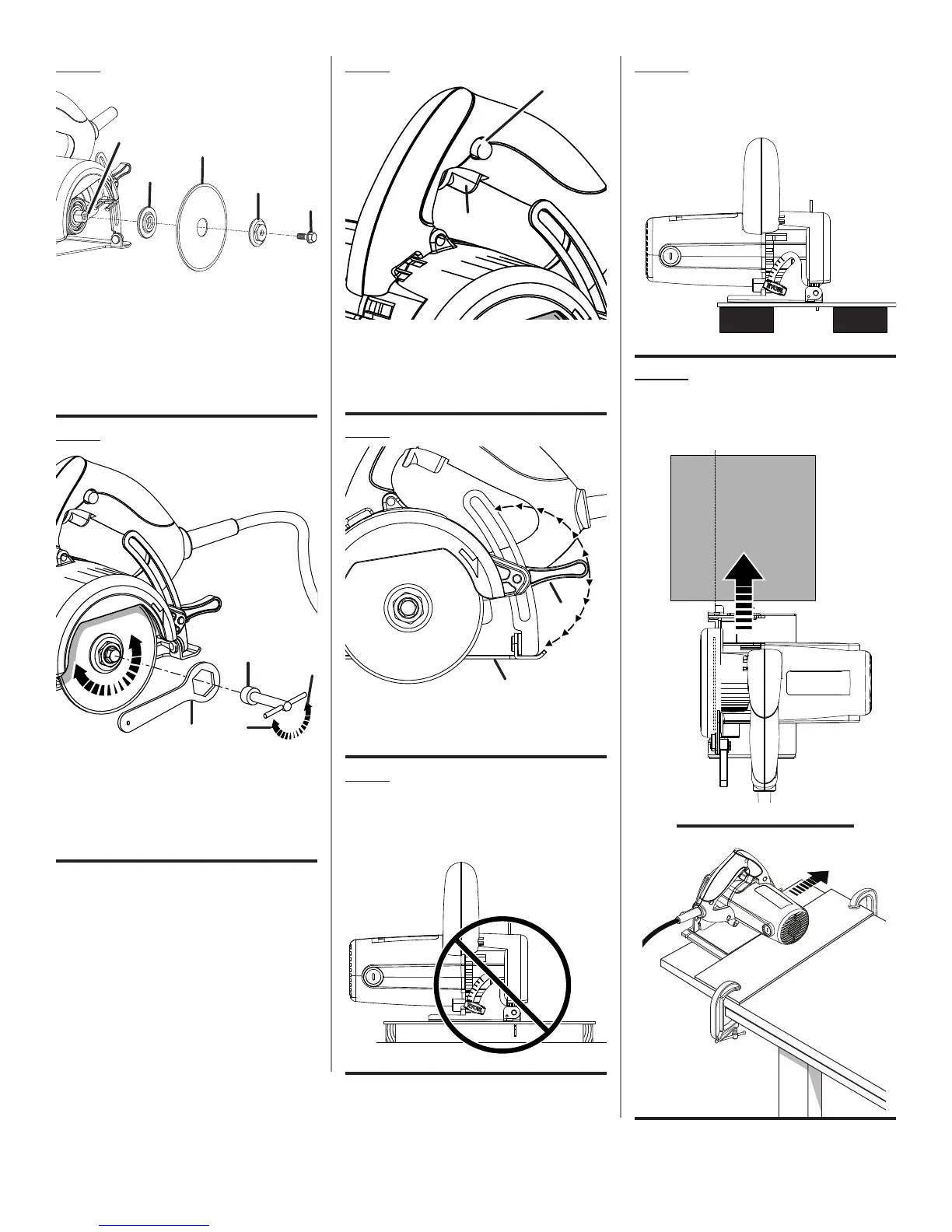

Ryobi TC400 - Page 42

16
C
A
B
D
E
Fig. 5
A - Spindle (broche, husillo)
B - Inner flange bushing (douille à collerette
intérieure, buje de brida interior)
C - Wheel (meule, meula)
D - Outer blade washer (rondelle de lame
extérieure, arandela exterior de la hoja)
E - Blade screw (vis de lame, perno de la hoja)
B
A
C
D
Fig. 6
A - Hex box wrench (clé hexagonale fermée,
llave de anillo hexagonal)
B - Hex “T” wrench (clé hexagonale à manche
en T, llave en “T” hexagonal)
C - To loosen (pour desserrer, para aflojar)
D - To tighten (pour serrage, para apretar)
Fig. 9
INCORRECT METHOD OF SUPPORT
(MÉTHODE DE SUPPORT INCORRECTE,
MÉTODO DE SOPORTE INCORRECTO)
A
B
A - Lock-on button (bouton de blocage, boton
de bloqueo en marcha)
B - Switch trigger (gâchette, gatillo del
interruptor)
Fig. 7
A
B
A - Wheel depth lever (levier de profondeur de
meule, palanca de profundidad de la meula)
B - Base (base, base)
Fig. 8
Fig. 10
CORRECT METHOD OF SUPPORT
(MÉTHODE DE SUPPORT CORRECTE,
MÉTODO DE SOPORTE CORRECTO)
Fig. 11
CROSS CUT
(COUPE TRANSVERSALE,
CORTES TRANSVERSALES)
