Manuale di istruzioni

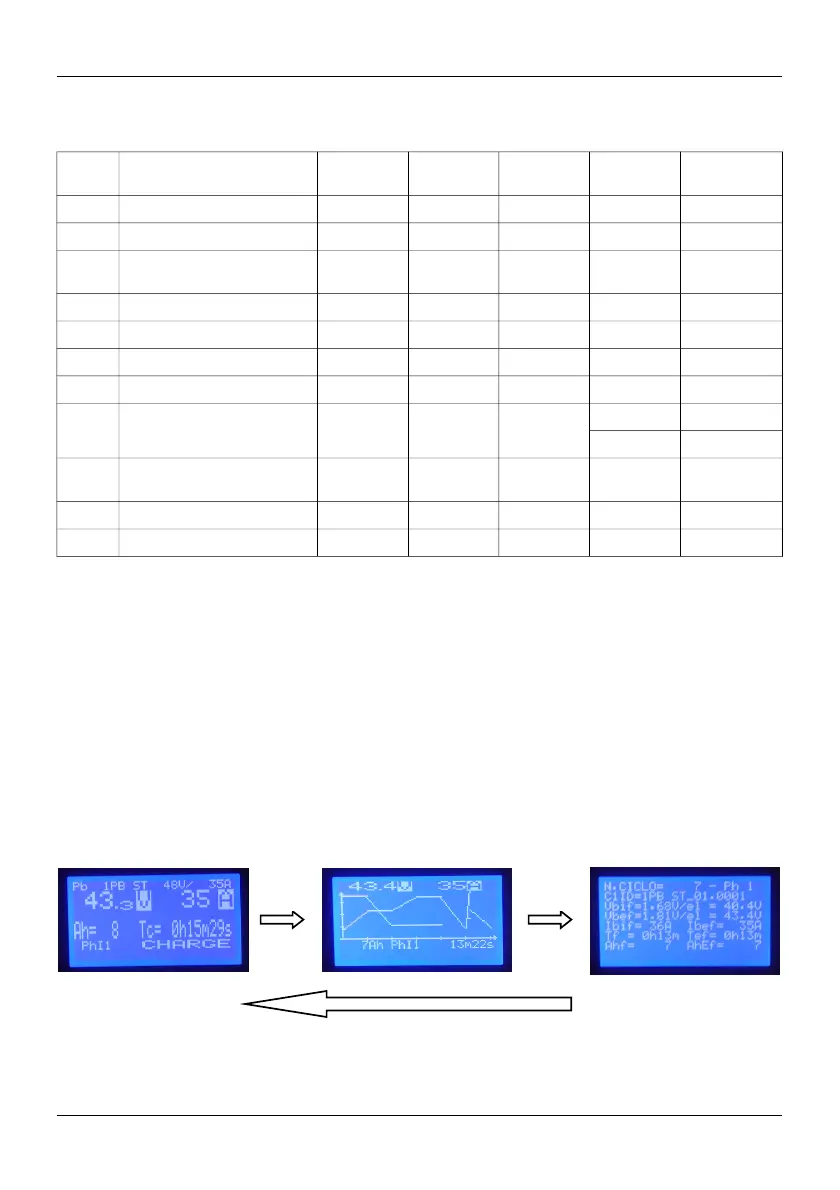

SEGNALI VISIVI
Il presente paragrafo descrive le visualizzazioni dei 4 LED di stato nel corso delle diverse fasi di funzionamento del
caricabatterie.
RIF DESCRIZIONE
LED DL4
(verde)
LED DL3
(giallo)
LED DL2
(verde)
LED DL1
(rosso)
DISPLAY
S1 Solo alimentazione batteria OFF OFF OFF OFF OFF
S2 Solo alimentazione da rete OFF OFF OFF OFF ON
S3
Alimentazione sia batteria sia
rete
ON OFF OFF OFF ON
S4 Eseguire Autostart BL BL BL BL ON
F1 Fase 1 - Carica Iniziale CI BL OFF OFF OFF ON
F2-F7 Fase 2 - Fase 7 BL ON OFF OFF ON
F8 Periodo di equalizzazione ON ON ON OFF ON
EQU
ON
Carica di Equalizzazione ON
(in corso)
BL BL ON OFF ON
OFF ON
EQU
OFF
Carica di Equalizzazione OFF
(in pausa)
ON ON ON OFF ON
M Manutenzione BL BL ON OFF ON
FINE Carica Terminata ON ON ON OFF ON
Dove:
OFF = il LED è spento
ON = il LED è acceso con luce costante
BL = il LED lampeggia (intervallo, T=1 secondo)
- - = il LED è in qualunque condizione
DISPLAY LCD
Durante la carica, il caricabatterie offre 3 menu del monitor, tra cui potrete navigare premendo il bottone P2, il cui
significato è stato precedentemente illustrato in dettaglio
Di seguito il riassunto delle informazioni rispettivamente fornite nelle 3 visualizzazioni del monitor.
D00582-02 29
P2 P2
P2
MONITOR1 MONITOR2 MONITOR3
