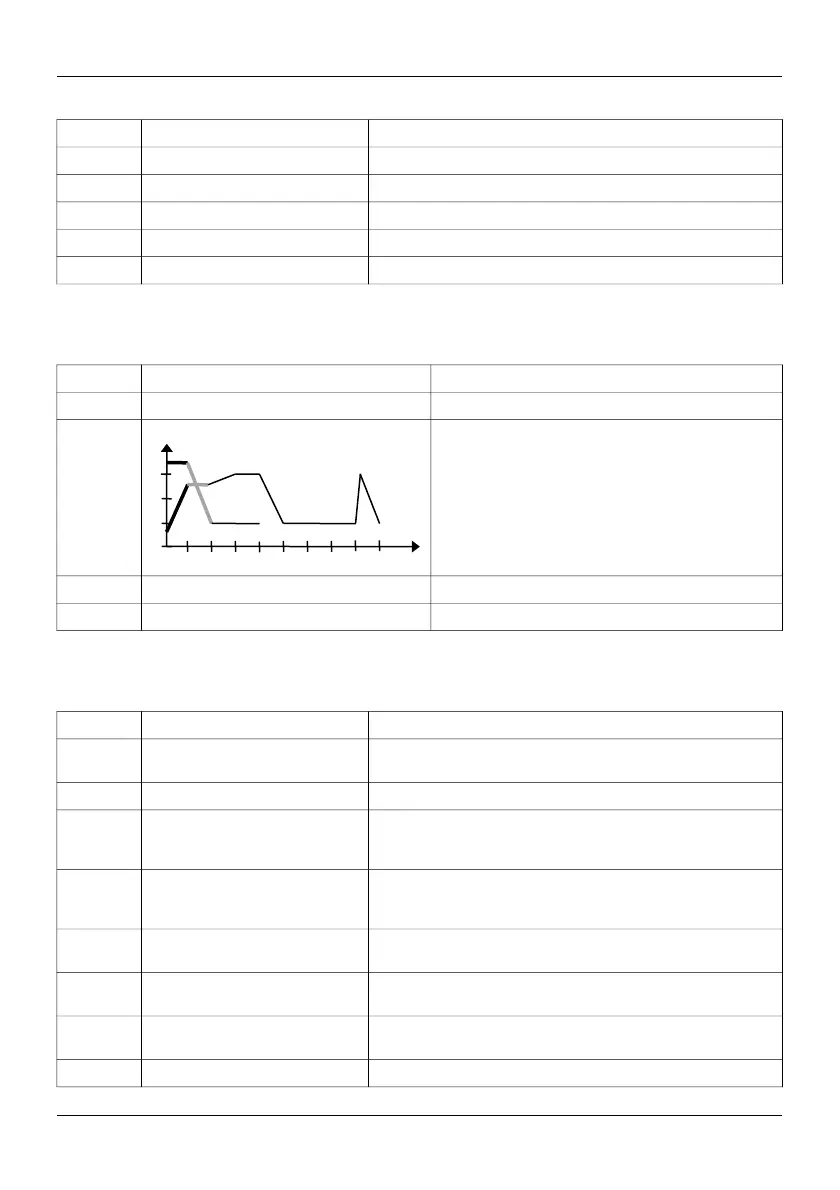

Manuale di istruzioni
MONITOR 1
RIGA ESEMPIO DESCRIZIONE
(1) Pb 1Pb ST 48V / 35A Tecnologia della Batteria, Tipo di Curva, Rating Caricabatteria
(2) 43,3 V 35A Voltaggio e tensione della batteria
(3) Ah= 8 Tc= 0h 15m 29s Amperaggio carica, Tempo Carica in ore, min, sec
(4) PhI1 CHARGE Fase di Carica in corso, STATO del caricabatteria
(5) -- Messages (es. fase = auto start A0, Stato= BATTERIA NON CONNESSA)
MONITOR 2
RIGA ESEMPIO DESCRIZIONE
(1) 43,3V 35A Voltaggio e tensione della batteria fornita
-2
Profilo carica batteria con indicazione
• Fasi Complete (riga spessa)
• Fase in corso (riga lampeggiante)
• Fasi da eseguire (riga sottile)
(3) 7Ah PhI1 13m22s Amperaggio carica, Tempo Carica in ore, min, sec
(4) -- Message Eventuali messaggi di avaria o di stato
MONITOR 3
RIGA ESEMPIO DESCRIZIONE
(1) N.CYCLE= 7 – Ph 1
Numero di cicli di carica e fase di carica in corso
Es. : ciclo carica 5 e Fase 3
(2) C1ID=1PB ST_01.0001 Identificatore univoco curva di carica
(3) Vbif=1.68V/el = 40.4V
Voltaggio batteria all'inizio della fase (Vbif) espresso inizialmente
come voltaggio elemento (V/el), quindi come voltaggio assoluto
(V)
(4) Vbef=1.81V/el = 43.4V
Voltaggio batteria al termine della fase (tensione) (Vbif) espresso
inizialmente come voltaggio elemento (V/el), quindi come
voltaggio assoluto (V)
(5) Ibif= 36A Ibef= 35A
Tensione all'inizio della fase (Ibif) e tensione al termine della fase
(Ibef)
(6) Tf =0h13m Tef=0h13m
Tempo della singola fase (Ibif) e Tempo complessivo di carica al
termine della fase (Ibef)
(7) Ahf= 7 AhEf= 7
Ah forniti nella fase selezionata (Ahf) e Ah complessivi di carica
(AhEf)
(8) -- Message Indica eventuali avarie durante il ciclo di ricarica
30 D00582-02
