S.P.E. GREEN 8 - Page 49

Manual del usuario
SEÑALES VISUALES
Este párrafo describe los mensajes que aparecen en los 4 Leds durante las diferentes fases de operación del
cargador.
RÉF. DESCRIPCIÓN
LED DL4
(verde)
LED DL3
(amarillo)
LED DL2
(verde)
LED DL1
(rojo)
PANTALLA
S1
Solo suministro de energía de
la batería
OFF OFF OFF OFF OFF
S2
Solo suministro de red
eléctrica
OFF OFF OFF OFF ON
S3
Suministro de red y de
energía de la batería
ON OFF OFF OFF ON
S4 Realizar Autostart BL BL BL BL ON
F1 Fase 1 – Carga Inicial CI BL OFF OFF OFF ON
F2-F7 Fase 2 – Fase 7 BL ON OFF OFF ON
F8 Periodo de Ecualización ON ON ON OFF ON
EQU
ON
Ecualización de carga ON
(en curso)
BL BL ON OFF ON
OFF ON
EQU
OFF
Ecualización de carga OFF
(pausa)
ON ON ON OFF ON
M Mantenimiento BL BL ON OFF ON
END Carga Terminada ON ON ON OFF ON
Significa que :
OFF = el led está apagado
ON = el led está encendido con luz constante
BL = el led está parpadeando (intervalo, T=1 segundo)
- - = el led está en cualquier condición

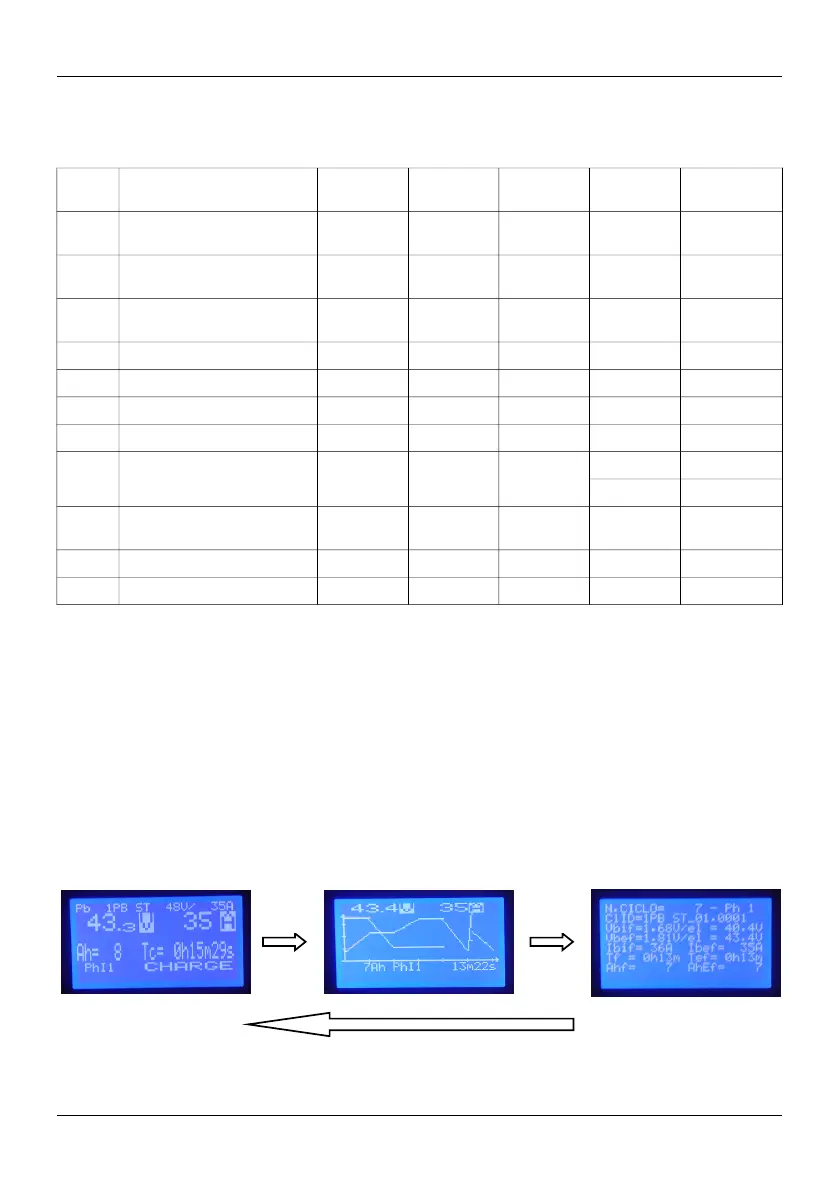

PANTALLA LCD
Durante la carga, el cargador muestra 3 menús en los monitores, entre los cuales el usuario puede moverse
presionando el botón P2; el significado de éstos ha sido previamente ilustrado.
A continuación se muestra un resumen de la información que aparece en los 3 MONITORES respectivamente.
D00582-02 49
P2 P2
P2
MONITOR1 MONITOR2 MONITOR3
