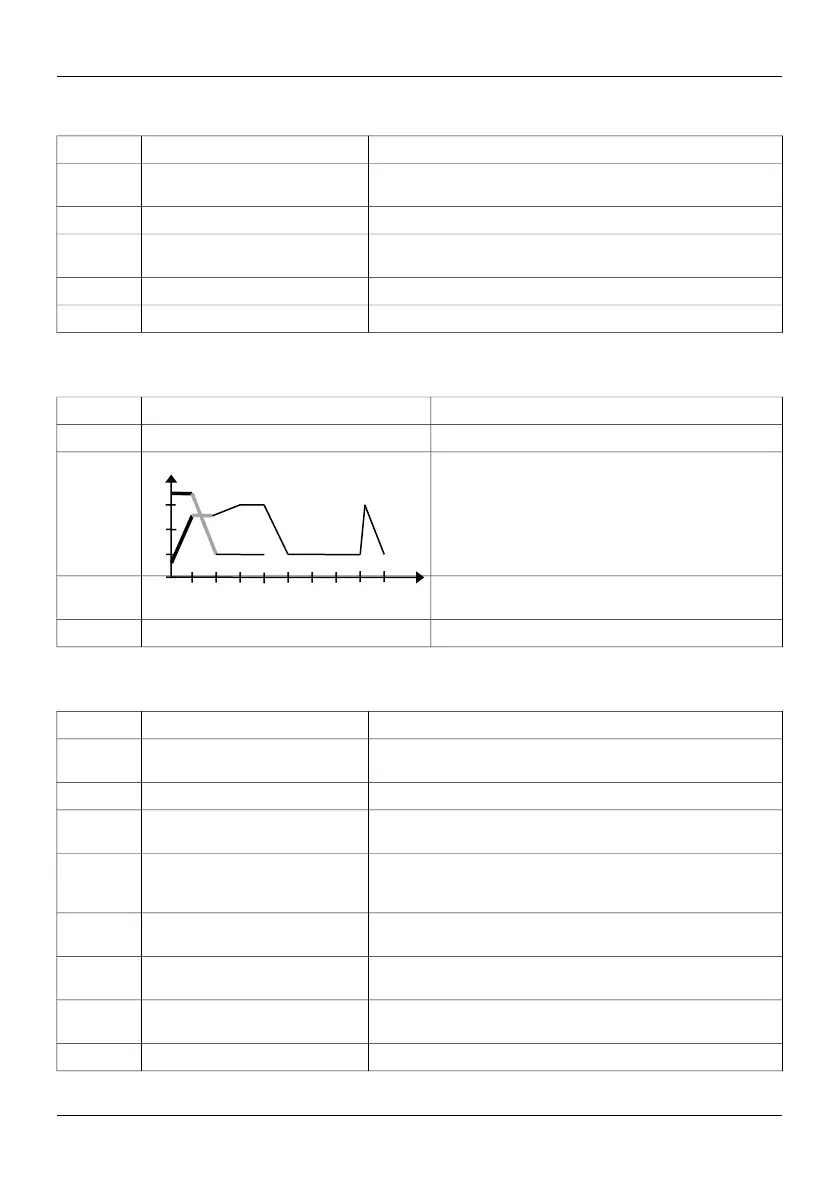

Manual del usuario
MONITOR 1
LÍNEA EJEMPLO DESCRIPCIÓN
(1) Pb 1Pb ST 48V / 35A
Tecnología de la Batería, Tipo de Curva, Valores Cargador de
Baterías
(2) 43,3 V 35A Voltaje y tensión de la Batería
(3) Ah= 8 Tc= 0h 15m 29s
Amperaje cargado, Tiempo de carga en horas, minutos,
segundos
(4) PhI1 CHARGE Fase actual de carga, STATUS del cargador
(5) -- Messages (ej. fase = auto start A0, Status= BATERIA NO CONECTADA)
MONITOR 2
LÍNEA EJEMPLO DESCRIPCIÓN
(1) 43,3V 35A Voltaje Batería y Corriente suministradas
(2)
Perfil de carga activa con indicación :
• Fases completas (línea gruesa)
• Fase en curso (línea parpadeante)
• Fases a ejecutar (línea delgada)
(3) 7Ah PhI1 13m22s
Amperaje cargado, tiempo de carga en horas,
minutos, segundos
(4) -- Message Posible mensaje o status de fallo
MONITOR 3
LÍNEA EJEMPLO DESCRIPCIÓN
(1) N.CYCLE= 7 – Ph 1
Número de ciclo de carga y fase de carga actual
Ej. : ciclo de carga 5 y fase 3
(2) C1ID=1PB ST_01.0001 Identificador unívoco de curva de carga
(3) Vbif=1.68V/el = 40.4V
Voltaje de la batería al inicio de la fase (Vbif) primero como
voltaje del elemento (V/el), luego como voltaje absoluto (V)
(4) Vbef=1.81V/el = 43.4V
Voltaje de la batería al final de la fase (corriente) (Vbef) primero
como voltaje del elemento (V/el), luego como voltaje absoluto
(V)
(5) Ibif= 36A Ibef= 35A
Tensión al inicio de la fase (Ibif) y la tension al final de la fase
(Ibef)
(6) Tf =0h13m Tef=0h13m
Tiempo de fase única (Tf) y tiempo de carga total al final de la
fase (Tef)
(7) Ahf= 7 AhEf= 7
Ah suministrado en la fase seleccionada (Ahf) y carga total Ah
(AhEf)
(8) -- Message Indica cualquier fallo que pueda ocurrir durante el ciclo de carga
50 D00582-02
