Gebruikershandleiding

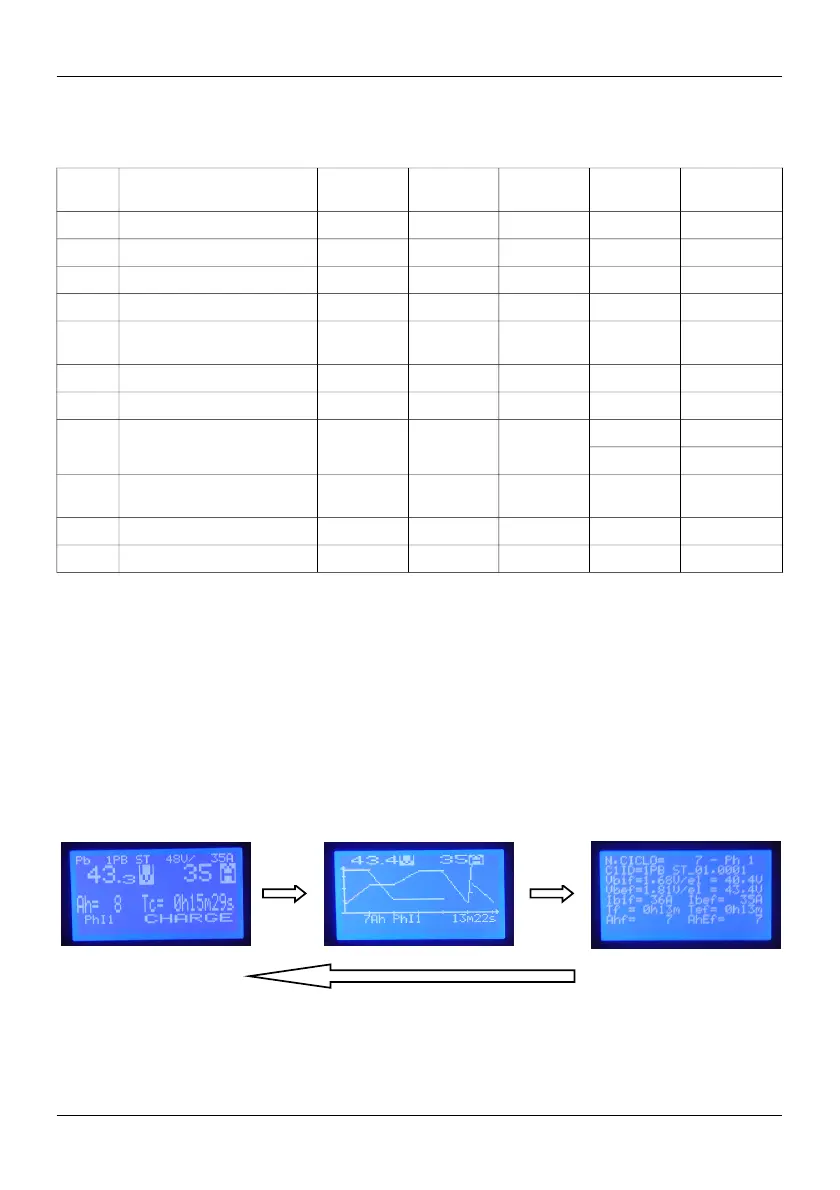

VISUELE SIGNALEN
In deze paragraaf worden de weergaves van de 4 statusleds getoond tijdens de verschillende operationele fases van
de acculader.
REF. BESCHRIJVING
DL4 LED
(groen)
DL3 LED
(geel)
DL2 LED
(groen)
DL1 LED
(rood)
DISPLAY
S1 Alleen accuvoeding UIT UIT UIT UIT UIT
S2 Alleen netvoeding UIT UIT UIT UIT AAN
S3 Zowel accu- als netvoeding AAN UIT UIT UIT AAN
S4 Automatisch start uitvoeren BL BL BL BL AAN
F1
Fase 1 – Aanvankelijke lading
CI
BL UIT UIT UIT AAN
F2-F7 Fase 2 – Fase 7 BL AAN UIT UIT AAN
F8 Vereffeningsperiode AAN AAN AAN UIT AAN
EQU
ON
Vereffeningslading AAN
(bezig)
BL BL ONAAN UIT AAN
UIT AAN
EQU
OFF
Vereffeningslading UIT
(gepauzeerd)
AAN AAN AAN UIT AAN
M Onderhoud BL BL ONAAN UIT AAN
END Laden voltooid AAN AAN AAN UIT AAN
Waar:
UIT = de led is uit
AAN = de led brandt constant
BL = de led knippert (Knipperen, T=1 seconde)
- - = de led kan in elke toestand zijn
LCD DISPLAY
Tijdens het opladen biedt de acculader 3 monitormenu’s, waartussen u kunt omschakelen door op knop P2 te
drukken, en waarvan de gedetailleerde betekenis eerder werd geïllustreerd
Hieronder vindt u een samenvatting van de informatie die respectievelijk gegeven wordt op de weergaves van
MONITOR 3.
D00582-02 59
P2 P2
P2
MONITOR1 MONITOR2 MONITOR3
