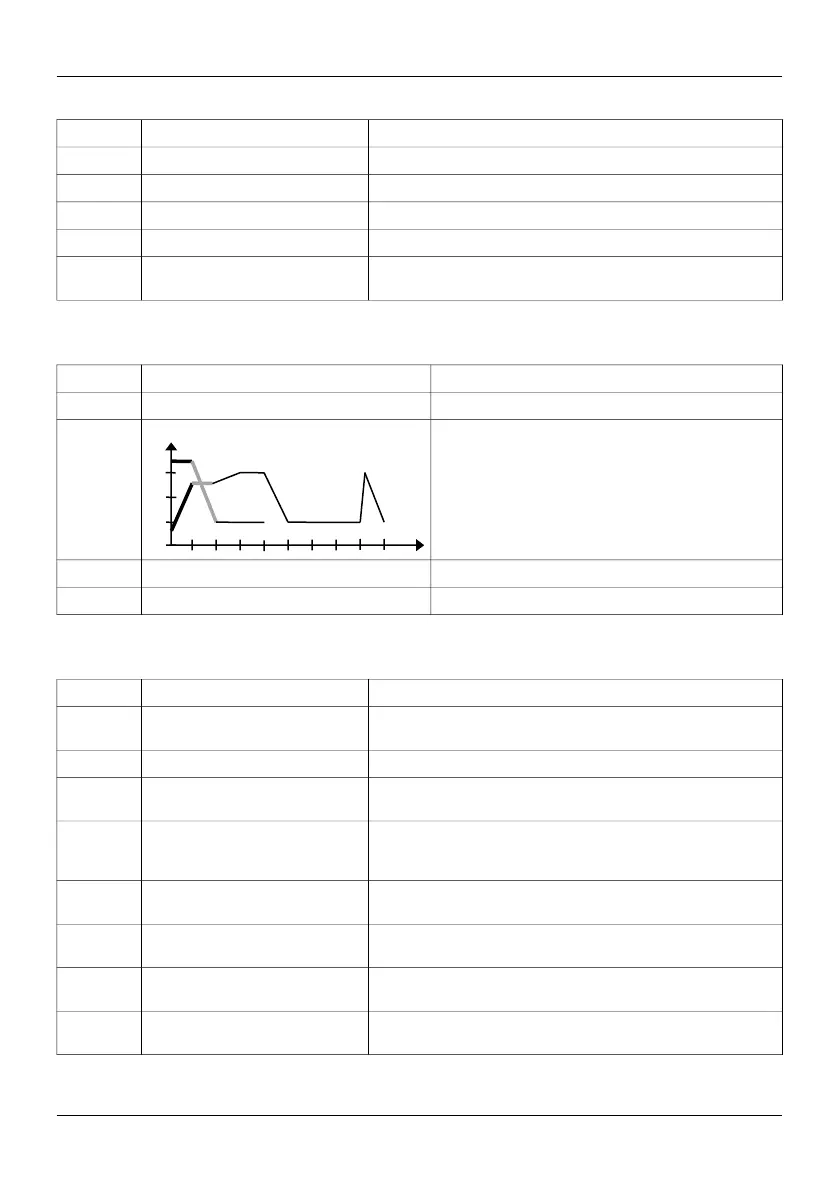

Gebruikershandleiding
MONITOR 1
REGEL VOORBEELD BESCHRIJVING
(1) Pb 1Pb ST 48V / 35A Accutechnologie, Type Curve, Rating Acculader
(2) 43,3 V 35A Accuspanning en stroom
(3) Ah= 8 Tc= 0h 15m 29s Ah opgeladen, Laadtijd in uren, min, sec
(4) PhI1 CHARGE Huidige laadfase, STATUS Acculader
(5) -- Berichten
(e.g. fase = automatische start A0, Status= ACCU NIET
AANGESLOTEN)
MONITOR 2
REGEL VOORBEELD BESCHRIJVING
(1) 43,3V 35A Geleverde accuspanning en stroom
(2)
Actief laadprofiel met indicatie:
• Fases voltooid (dikke lijn)
• Fase bezig (knipperlijn)
• Fases die uitgevoerd moet worden (dunne lijn)
(3) 7Ah PhI1 13m22s Ah opgeladen, Laadtijd in uren, min, sec
(4) -- Bericht Mogelijke fout of statusberichten
MONITOR 3
REGEL VOORBEELD BESCHRIJVING
(1) N.CYCLE= 7 – Ph 1
Nummer laadcyclus en huidige laadfase
E.g. : laden cyclus 5 en Fase 3
(2) C1ID=1PB ST_01.0001 Laadcurve unieke identificatie
(3) Vbif=1.68V/el = 40.4V
Accuspanning bij start van fase (Vbif) eerst uitgedrukt als
spanningselement (V/el), vervolgens als absolute spanning (V)
(4) Vbef=1.81V/el = 43.4V
Accuspanning aan het einde van de fase (stroom) (Vbef) eerst
uitgedrukt als spanningselement (V/el), vervolgens als absolute
spanning (V)
(5) Ibif= 36A Ibef= 35A
Stroom bij begin van de fase (Ibif) en stroom aan het einde van
de fase (Ibef)
(6) Tf =0h13m Tef=0h13m
Tijdsduur enkele fase (Tf) en Totale laadtijd aan het einde van de
fase (Tef)
(7) Ahf= 7 AhEf= 7
Ah geleverd in de geselecteerde fase (Ahf) en totale lading Ah
(AhEf)
(8) -- Bericht
Geeft aan dat zich fouten hebben voorgedaan tijdens de
laadcyclus
60 D00582-02
