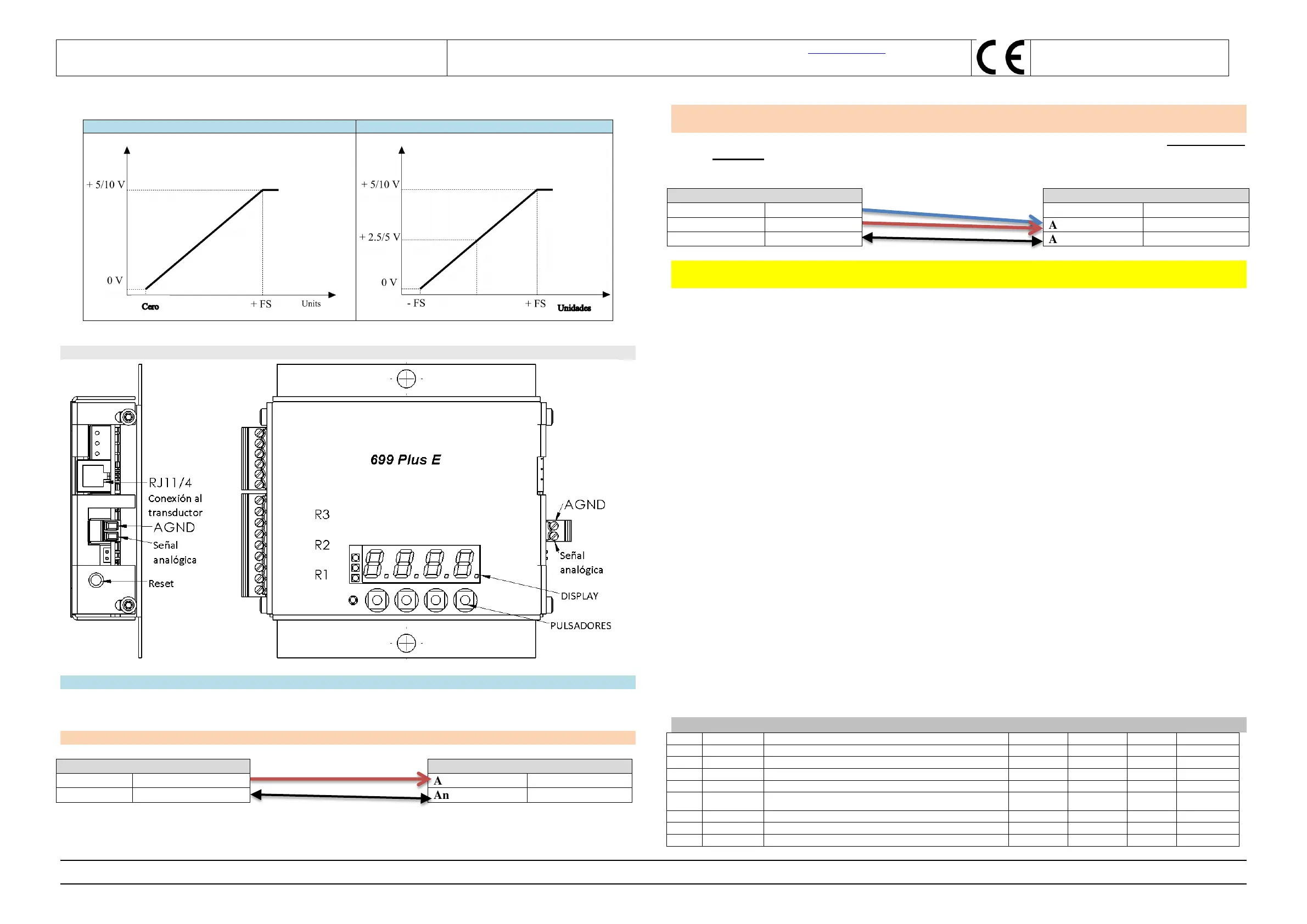

El mando DMOD permite configurar la salida analógica en los modos siguientes:
DMODE = 1
DMODE = 0
Nota: la señal a la salida de 0 a 10 V está disponible para el pesacarga 699Plus A1 (código 00.03.010.0010)
J) Esquema conexiones eléctricas para el código 00.03.010.0010
Señal analógica A1 = de 0 a 10 V
AGND = Salida Analógica común
NOTA:
Para obtener la máxima precisión de la señal analógica del pesacarga, es necesario conectar la salida analógica del
699Plus a la entrada del inverter, teniendo en cuenta las características de éste último:
A) Inverter con entrada flotante: conexión de 2 cables
Ej.: Inverter
699Pus A1
Pin 11
Común analógico
AGND
GND
Pin V2
Input Analógico
Analog Signal
Señal Analógica
B) Inverter con entrada diferencial: conexión de 3 cables para conectar al INVERTER del ascensor la salida
analógica del 699Plus, como se indica en el ejemplo:
1. Conectar JP11.1 y JP11.2 al borne denominado AGND del tablero de bornes del 699Plus por el lado del
pesacarga.
2. Conectar JP11.3 al borne de la Salida Analógica denominado Analog Output.
Ej.: Inverter
699Pus A1
JP11.1
0V
JP11.2
AIN-
AGND
GND
JP11.3
AIN+
Analog Signal
Señal Analógica
ATENCIÓN: EL MENOS DE LA ALIMENTACIÓN (GND), suministrado al pesacarga 699Plus NO TIENE el
mismo potencial eléctrico del AGND de la salida analógica.
Revisiones documento
7
23/06/15
Actualización conexión salida analógica
699Bv1.25
699V4r0
SP,FM
DD, CK
6
10/06/15
Revisión diagrama de flujo DAST
699Bv1.25
699V4r0
SP
DD, CK
5
01/06/15
Revisión para imágenes 699PlusE
699Bv1.25
699V4r0
SP
DD, CK
2
07/04/15
Revisión Carga Máxima, inverter, diagrama de flujo configuraciones
DAC
699Bv1.00
699V1r0
S.Piardi
D.Disanto
1
05/03/15
Revisión conexión al inverter
699Bv1.00
699V1r0
S.Piardi
D.Disanto
0
19/02/15
Primera versión
699Bv1.00
699V1r0
S.Piardi
D.Disanto
Rev.
Fecha
Descripción
Firmware
Hardware
Autor
Control
Salida D/A
Cero
Salida D/A
